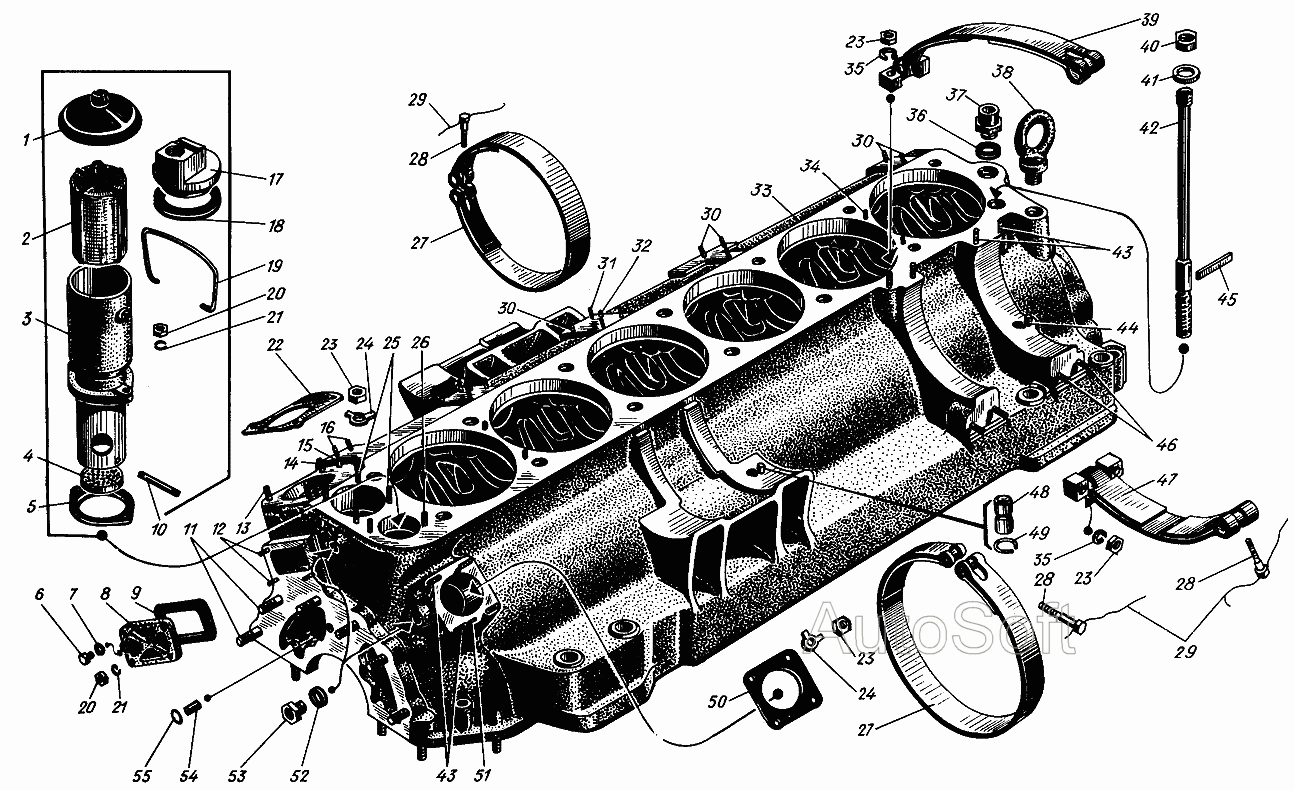

Картер верхний Дизели Д6С1. Каталог 2009г.

Картер Дизели Д6С1 Коренные подшипники Дизели Д6С1

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка суфлера

Заводской номер: 501-66-4А Количество на модель: 1

501-66-4А

1

2

Номер детали на чертеже:

2

Фильтр

Заводской номер: сб.301-195 Количество на модель: 1

сб.301-195

1

3

Номер детали на чертеже:

3

Корпус суфлера

Заводской номер: 301-65-9 Количество на модель: 1

301-65-9

1

3

Номер детали на чертеже:

3

Суфлер в сборе

Заводской номер: сб.501-08-5 Количество на модель: 1

сб.501-08-5

1

3

Номер детали на чертеже:

3

Суфлер в сборе

Заводской номер: сб.501-08-6 Количество на модель:

сб.501-08-6

4

Номер детали на чертеже:

4

Донышко

Заводской номер: 301-71-4 Количество на модель: 1

301-71-4

1

5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 301-97 Количество на модель: 1

301-97

1

6

Номер детали на чертеже:

6

Заглушка

Заводской номер: 301-101 Количество на модель: 1

301-101

1

7

Номер детали на чертеже:

7

Кольцо уплотнительное 12х16

Заводской номер: 355-06 Количество на модель: 1

355-06

1

8

Номер детали на чертеже:

8

Крышка люка

Заводской номер: 501-91-3 Количество на модель: 1

501-91-3

1

9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 301-95-1 Количество на модель: 1

301-95-1

1

10

Номер детали на чертеже:

10

Стержень

Заводской номер: 301-127 Количество на модель: 1

301-127

1

11

Номер детали на чертеже:

11

Шпилька М14х62

Заводской номер: 550-01 Количество на модель: 6

550-01

6

12

Номер детали на чертеже:

12

Шпилька М6х32

Заводской номер: 550-103 Количество на модель: 4

550-103

4

13

Номер детали на чертеже:

13

Шпилька М10х57

Заводской номер: 550-117 Количество на модель: 2

550-117

2

14

Номер детали на чертеже:

14

Шпилька М10х48

Заводской номер: 550-118 Количество на модель: 2

550-118

2

15

Номер детали на чертеже:

15

Штифт контрольный

Заводской номер: 301-32 Количество на модель: 1

301-32

1

16

Номер детали на чертеже:

16

Шпилька М8х28

Заводской номер: 550-110 Количество на модель: 2

550-110

2

17

Номер детали на чертеже:

17

Крышка суфлера

Заводской номер: 501-66-6 Количество на модель:

501-66-6

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 301-68-3 Количество на модель:

301-68-3

19

Номер детали на чертеже:

19

Замок

Заводской номер: 501-76 Количество на модель: 1

501-76

1

20

Номер детали на чертеже:

20

Гайка М6

Заводской номер: 351-06 Количество на модель: 6

351-06

6

21

Номер детали на чертеже:

21

Шайба пружинная 6Т

Заводской номер: 353-23 Количество на модель: 6

353-23

6

22

Номер детали на чертеже:

22

Прокладка

Заводской номер: 301-98 Количество на модель: 1

301-98

1

23

Номер детали на чертеже:

23

Гайка М8

Заводской номер: 351-02 Количество на модель: 16

351-02

16

24

Номер детали на чертеже:

24

Шайба стопорная 8

Заводской номер: 353-16-1 Количество на модель: 8

353-16-1

8

25

Номер детали на чертеже:

25

Шпилька М8х46

Заводской номер: 550-105 Количество на модель: 4

550-105

4

26

Номер детали на чертеже:

26

Шпилька М6х26

Заводской номер: 550-101 Количество на модель: 2

550-101

2

27

Номер детали на чертеже:

27

Лента крепления генератора

Заводской номер: сб.301-07-5 Количество на модель: 4

сб.301-07-5

4

28

Номер детали на чертеже:

28

Болт нажимной

Заводской номер: 501-59 Количество на модель: 6

501-59

6

29

Номер детали на чертеже:

29

Проволока стопорная

Заводской номер: 354-22 Количество на модель: 6

354-22

6

30

Номер детали на чертеже:

30

Шпилька М8х38

Заводской номер: 550-100 Количество на модель: 11

550-100

11

31

Номер детали на чертеже:

31

Шпилька М8х35

Заводской номер: 550-112 Количество на модель: 2

550-112

2

32

Номер детали на чертеже:

32

Штифт цилиндрический 6х14

Заводской номер: 352-26 Количество на модель: 4

352-26

4

33

Номер детали на чертеже:

33

Картер верхний

Заводской номер: 501-16-9 Количество на модель: 1

501-16-9

1

33

Номер детали на чертеже:

33

Картер верхний

Заводской номер: 501-16-10 Количество на модель:

501-16-10

34

Номер детали на чертеже:

34

Штифт цилиндрический 8х22

Заводской номер: 352-18 Количество на модель: 4

352-18

4

35

Номер детали на чертеже:

35

Шайба пружинная 8Т

Заводской номер: 353-24 Количество на модель: 8

353-24

8

36

Номер детали на чертеже:

36

Кольцо уплотнительное 27х35

Заводской номер: 355-15 Количество на модель: 1

355-15

1

37

Номер детали на чертеже:

37

Штуцер

Заводской номер: 301-28-2 Количество на модель: 1

301-28-2

1

38

Номер детали на чертеже:

38

Рым-болт

Заводской номер: 301-29А Количество на модель: 1

301-29А

1

39

Номер детали на чертеже:

39

Лента крепления стартера

Заводской номер: сб.501-03-3 Количество на модель: 2

сб.501-03-3

2

40

Номер детали на чертеже:

40

Гайка

Заводской номер: 301-20-2 Количество на модель: 14

301-20-2

14

41

Номер детали на чертеже:

41

Шайба

Заводской номер: 301-23-1 Количество на модель: 14

301-23-1

14

42

Номер детали на чертеже:

42

Шпилька крепления блока

Заводской номер: 3301-17-2А Количество на модель: 14

3301-17-2А

14

43

Номер детали на чертеже:

43

Шпилька М8х40

Заводской номер: 550-102 Количество на модель: 8

550-102

8

44

Номер детали на чертеже:

44

Штифт цилиндрический 10х17

Заводской номер: 552-06 Количество на модель: 1

552-06

1

45

Номер детали на чертеже:

45

Прокладка

Заводской номер: 301-173 Количество на модель: 14

301-173

14

46

Номер детали на чертеже:

46

Шпилька М8х44

Заводской номер: 550-104 Количество на модель: 4

550-104

4

47

Номер детали на чертеже:

47

Лента крепления стартера

Заводской номер: сб.501-02-3 Количество на модель: 2

сб.501-02-3

2

48

Номер детали на чертеже:

48

Штифт установочный 8х14

Заводской номер: 352-24 Количество на модель: 1

352-24

1

49

Номер детали на чертеже:

49

Кольцо стопорное

Заводской номер: 301-108 Количество на модель: 1

301-108

1

50

Номер детали на чертеже:

50

Прокладка

Заводской номер: 308-60 Количество на модель: 1

308-60

1

51

Номер детали на чертеже:

51

Штифт цилиндрический 6х25

Заводской номер: 352-04 Количество на модель: 1

352-04

1

52

Номер детали на чертеже:

52

Кольцо уплотнительное 18х24

Заводской номер: 355-08 Количество на модель:

355-08

53

Номер детали на чертеже:

53

Втулка

Заводской номер: 301-106-1 Количество на модель:

301-106-1

54

Номер детали на чертеже:

54

Жиклер

Заводской номер: 301-160-4 Количество на модель: 1

301-160-4

1

55

Номер детали на чертеже:

55

Кольцо уплотнительное

Заводской номер: 301-161А Количество на модель: 1

301-161А

1
