Редуктор дистанционного управления Дизели Д6С1. Каталог 2009г.

Редуктор дистанционного управления Дизели Д6С1 Установка контрольно-измерительных приборов Дизели Д6С1

Вид отображения:

Детали справа

По ширине экрана

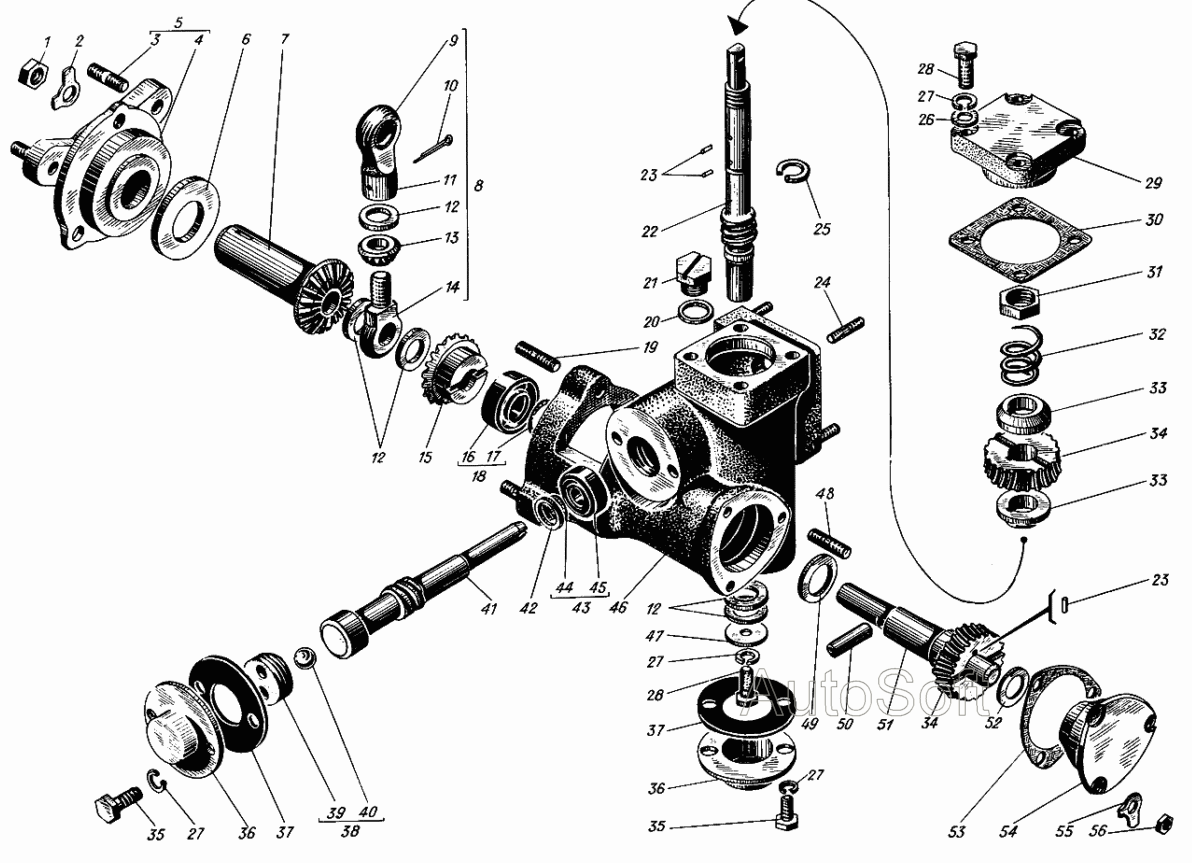

сб.587-05-9

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

51

52

53

54

55

56

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Редуктор дистанционного управления

Заводской номер: сб.587-05-9 Количество на модель:

сб.587-05-9

1

Номер детали на чертеже:

1

Гайка М8

Заводской номер: 351-02 Количество на модель:

351-02

2

Номер детали на чертеже:

2

Шайба стопорная 8

Заводской номер: 353-16-1 Количество на модель:

353-16-1

3

Номер детали на чертеже:

3

Шпилька М8х28

Заводской номер: 550-110 Количество на модель:

550-110

4

Номер детали на чертеже:

4

Крышка редуктора

Заводской номер: 587-73-1 Количество на модель:

587-73-1

5

Номер детали на чертеже:

5

Крышка редуктора

Заводской номер: сб.587-14-1 Количество на модель:

сб.587-14-1

6

Номер детали на чертеже:

6

Кольцо установочное

Заводской номер: 308-82-2 Количество на модель:

308-82-2

7

Номер детали на чертеже:

7

Шестерня ручного управления

Заводской номер: 537-96-1 Количество на модель:

537-96-1

8

Номер детали на чертеже:

8

Рычаг водила

Заводской номер: сб.587-08-8 Количество на модель:

сб.587-08-8

9

Номер детали на чертеже:

9

Подшипник шарнирный Ш6

Заводской номер: сб.537-42-32 Количество на модель:

сб.537-42-32

10

Номер детали на чертеже:

10

Шплинт разводной 2х20

Заводской номер: 354-12 Количество на модель:

354-12

11

Номер детали на чертеже:

11

Рычаг

Заводской номер: сб.587-09-8 Количество на модель:

сб.587-09-8

11

Номер детали на чертеже:

11

Рычаг водила

Заводской номер: 587-15-8 Количество на модель:

587-15-8

12

Номер детали на чертеже:

12

Шайба регулировочная

Заводской номер: 1237-113-1 Количество на модель:

1237-113-1

13

Номер детали на чертеже:

13

Сателлит

Заводской номер: 1237-103-1 Количество на модель:

1237-103-1

14

Номер детали на чертеже:

14

Водило

Заводской номер: 1237-107-4 Количество на модель:

1237-107-4

15

Номер детали на чертеже:

15

Шестерня дистанционного управления

Заводской номер: 587-78-1 Количество на модель:

587-78-1

16

Номер детали на чертеже:

16

Манжета

Заводской номер: сб.3346-06Б Количество на модель:

сб.3346-06Б

17

Номер детали на чертеже:

17

Пружина

Заводской номер: 3346-11 Количество на модель:

3346-11

18

Номер детали на чертеже:

18

Манжета с пружиной

Заводской номер: сб.3346-07 Количество на модель:

сб.3346-07

19

Номер детали на чертеже:

19

Шпилька М8х30

Заводской номер: 550-111 Количество на модель:

550-111

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 529-31 Количество на модель:

529-31

21

Номер детали на чертеже:

21

Пробка

Заводской номер: 5114-49 Количество на модель:

5114-49

22

Номер детали на чертеже:

22

Муфта предохранительная

Заводской номер: сб.587-06-9 Количество на модель:

сб.587-06-9

22

Номер детали на чертеже:

22

Червяк ведомый

Заводской номер: 587-43-9 Количество на модель:

587-43-9

23

Номер детали на чертеже:

23

Штифт

Заводской номер: 587-48 Количество на модель:

587-48

24

Номер детали на чертеже:

24

Шпилька М5х25

Заводской номер: 550-46-1 Количество на модель:

550-46-1

25

Номер детали на чертеже:

25

Кольцо стопорное

Заводской номер: 587-34 Количество на модель:

587-34

26

Номер детали на чертеже:

26

Шайба чистая 6

Заводской номер: 353-04-1 Количество на модель:

353-04-1

27

Номер детали на чертеже:

27

Шайба пружинная 6Т

Заводской номер: 353-23 Количество на модель:

353-23

28

Номер детали на чертеже:

28

Болт М6х14

Заводской номер: 356-16А Количество на модель:

356-16А

29

Номер детали на чертеже:

29

Подшипник

Заводской номер: 587-22-2 Количество на модель:

587-22-2

30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 587-28-1 Количество на модель:

587-28-1

31

Номер детали на чертеже:

31

Гайка М12

Заводской номер: 551-08-1 Количество на модель:

551-08-1

32

Номер детали на чертеже:

32

Пружина

Заводской номер: 587-72-4 Количество на модель:

587-72-4

33

Номер детали на чертеже:

33

Диск муфты

Заводской номер: 587-45 Количество на модель:

587-45

34

Номер детали на чертеже:

34

Колесо червячное

Заводской номер: 587-23-9 Количество на модель:

587-23-9

35

Номер детали на чертеже:

35

Болт М6х12

Заводской номер: 556-56 Количество на модель:

556-56

36

Номер детали на чертеже:

36

Крышка

Заводской номер: 587-24-1 Количество на модель:

587-24-1

37

Номер детали на чертеже:

37

Прокладка

Заводской номер: 587-29 Количество на модель:

587-29

38

Номер детали на чертеже:

38

Заглушка

Заводской номер: сб.587-15 Количество на модель:

сб.587-15

39

Номер детали на чертеже:

39

Заглушка

Заводской номер: 587-79 Количество на модель:

587-79

40

Номер детали на чертеже:

40

Шарик 5мм

Заводской номер: 311-78 Количество на модель:

311-78

41

Номер детали на чертеже:

41

Червяк ведущий

Заводской номер: 587-25-9 Количество на модель:

587-25-9

42

Номер детали на чертеже:

42

Кольцо установочное

Заводской номер: 587-116 Количество на модель:

587-116

43

Номер детали на чертеже:

43

Манжета с пружиной

Заводской номер: сб.315-668 Количество на модель:

сб.315-668

44

Номер детали на чертеже:

44

Пружина манжеты

Заводской номер: 315-669 Количество на модель:

315-669

45

Номер детали на чертеже:

45

Манжета

Заводской номер: сб.315-666 Количество на модель:

сб.315-666

46

Номер детали на чертеже:

46

Корпус редуктора

Заводской номер: сб.587-08-9 Количество на модель:

сб.587-08-9

47

Номер детали на чертеже:

47

Шайба

Заводской номер: 20-17-36 Количество на модель:

20-17-36

48

Номер детали на чертеже:

48

Шпилька М6х26

Заводской номер: 550-101 Количество на модель:

550-101

49

Номер детали на чертеже:

49

Кольцо установочное

Заводской номер: 333-11А Количество на модель:

333-11А

50

Номер детали на чертеже:

50

Штифт

Заводской номер: 515-18 Количество на модель:

515-18

51

Номер детали на чертеже:

51

Вал редуктора выходной со штифтами

Заводской номер: сб.587-07-4 Количество на модель:

сб.587-07-4

51

Номер детали на чертеже:

51

Вал редуктора выходной

Заводской номер: 587-52-5 Количество на модель:

587-52-5

52

Номер детали на чертеже:

52

Кольцо установочное

Заводской номер: 333-12-1А Количество на модель:

333-12-1А

53

Номер детали на чертеже:

53

Прокладка

Заводской номер: 587-77-1 Количество на модель:

587-77-1

54

Номер детали на чертеже:

54

Подшипник

Заводской номер: 587-76-2 Количество на модель:

587-76-2

55

Номер детали на чертеже:

55

Шайба стопорная 7

Заводской номер: 353-11 Количество на модель:

353-11

56

Номер детали на чертеже:

56

Гайка М6

Заводской номер: 351-06 Количество на модель:

351-06
