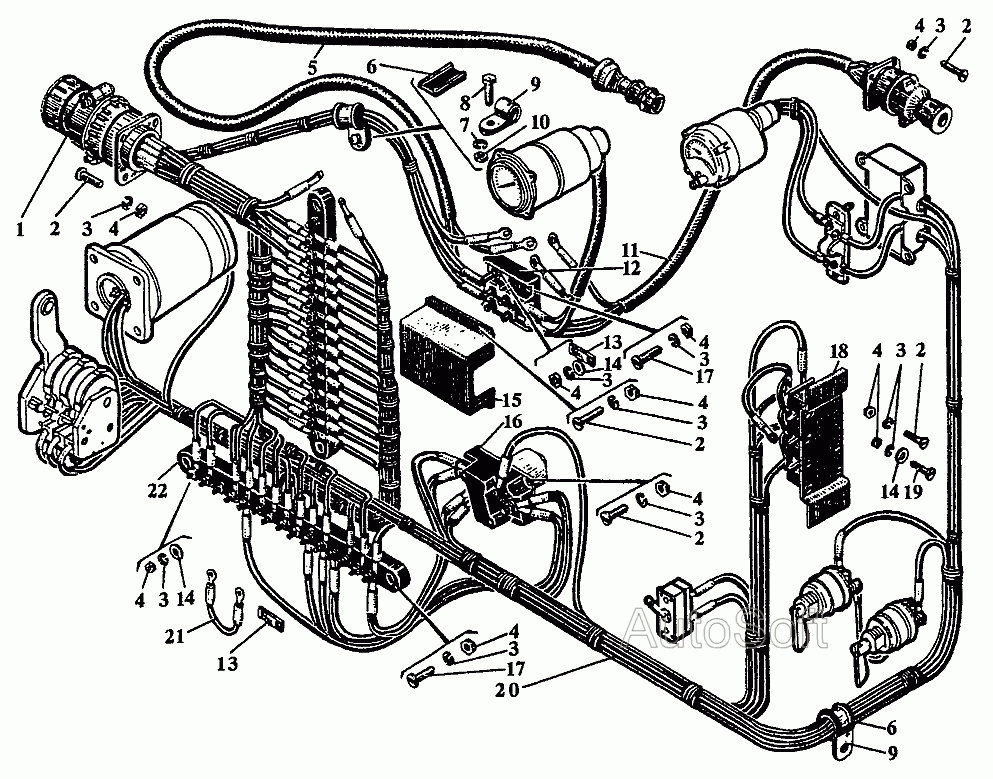

Детали электрической схемы щитка Дизели Д12С2. Каталог 2009г.

Блок микровыключателей Дизели Д12С2 Провод от щита управления к агрегатам дизеля Дизели Д12С2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Розетка

Заводской номер: СШРГ 48П26 ЭГ3Н Количество на модель: 1
СШРГ 48П26 ЭГ3Н
1

Номер детали на чертеже:

Розетка

Заводской номер: СШРГ 28П4 ЭГ8Н Количество на модель: 1
СШРГ 28П4 ЭГ8Н
1

Номер детали на чертеже:

Планка

Заводской номер: 537-73-39 Количество на модель: 1
537-73-39
1

Номер детали на чертеже:

Конденсатор

Заводской номер: МБГП-2-200-В-1мкФ-В Количество на модель: 2
МБГП-2-200-В-1мкФ-В
2

Номер детали на чертеже:

Конденсатор

Заводской номер: МБГО-1-600-0,25-II Количество на модель: 2
МБГО-1-600-0,25-II
2

Номер детали на чертеже:

Вилка

Заводской номер: СШР 48П26 ЭГ3Н Количество на модель: 1
СШР 48П26 ЭГ3Н
1

Номер детали на чертеже:

Вилка

Заводской номер: СШР 28П4 ЭГ8Н Количество на модель: 1
СШР 28П4 ЭГ8Н
1
1

Номер детали на чертеже:

1

Коллектор проводов

Заводской номер: сб.1237-509-1 Количество на модель: 1
сб.1237-509-1
1
2

Номер детали на чертеже:

2

Винт М4х12

Заводской номер: У28-18-82 Количество на модель: 16
У28-18-82
16
3

Номер детали на чертеже:

3

Шайба пружинная 4Л

Заводской номер: 553-09-1 Количество на модель: 68
553-09-1
68
4

Номер детали на чертеже:

4

Гайка М4

Заводской номер: 351-10 Количество на модель: 68
351-10
68
5

Номер детали на чертеже:

5

Провод со штепсельным разъемом

Заводской номер: сб.1237-16-60Б Количество на модель: 1
сб.1237-16-60Б
1
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 420-149-3 Количество на модель: 3
420-149-3
3
7

Номер детали на чертеже:

7

Шайба пружинная 6Т

Заводской номер: 353-23 Количество на модель: 3
353-23
3
8

Номер детали на чертеже:

8

Болт М6х14

Заводской номер: 356-16А Количество на модель: 3
356-16А
3
9

Номер детали на чертеже:

9

Хомут

Заводской номер: У05-14-40 Количество на модель: 5
У05-14-40
5
10

Номер детали на чертеже:

10

Гайка М6

Заводской номер: 351-06 Количество на модель: 5
351-06
5
11

Номер детали на чертеже:

11

Провод

Заводской номер: сб.537-13-39 Количество на модель: 1
сб.537-13-39
1
12

Номер детали на чертеже:

12

Зажим контактный

Заводской номер: сб.У33-18-07 Количество на модель: 1
сб.У33-18-07
1
13

Номер детали на чертеже:

13

Перемычка

Заводской номер: 537-163-32 Количество на модель: 8
537-163-32
8
14

Номер детали на чертеже:

14

Шайба чистая 4

Заводской номер: 353-09 Количество на модель: 44
353-09
44
15

Номер детали на чертеже:

15

Кожух

Заводской номер: У33-18-67 Количество на модель: 1
У33-18-67
1
16

Номер детали на чертеже:

16

Контактор

Заводской номер: ТКС-101 ДОД Количество на модель: 1
ТКС-101 ДОД
1
17

Номер детали на чертеже:

17

Винт М4х16

Заводской номер: 556-60-1 Количество на модель: 8
556-60-1
8
18

Номер детали на чертеже:

18

Блок конденсаторов

Заводской номер: сб.537-12-39 Количество на модель: 1
сб.537-12-39
1
19

Номер детали на чертеже:

19

Винт М4х12

Заводской номер: 356-46 Количество на модель: 8
356-46
8
20

Номер детали на чертеже:

20

Коллектор проводов

Заводской номер: сб.1237-511 Количество на модель: 1
сб.1237-511
1
21

Номер детали на чертеже:

21

Провод

Заводской номер: сб.537-48-32-1 Количество на модель: 2
сб.537-48-32-1
2
22

Номер детали на чертеже:

22

Плата клеммная

Заводской номер: сб.537-11-30 Количество на модель: 2
сб.537-11-30
2
