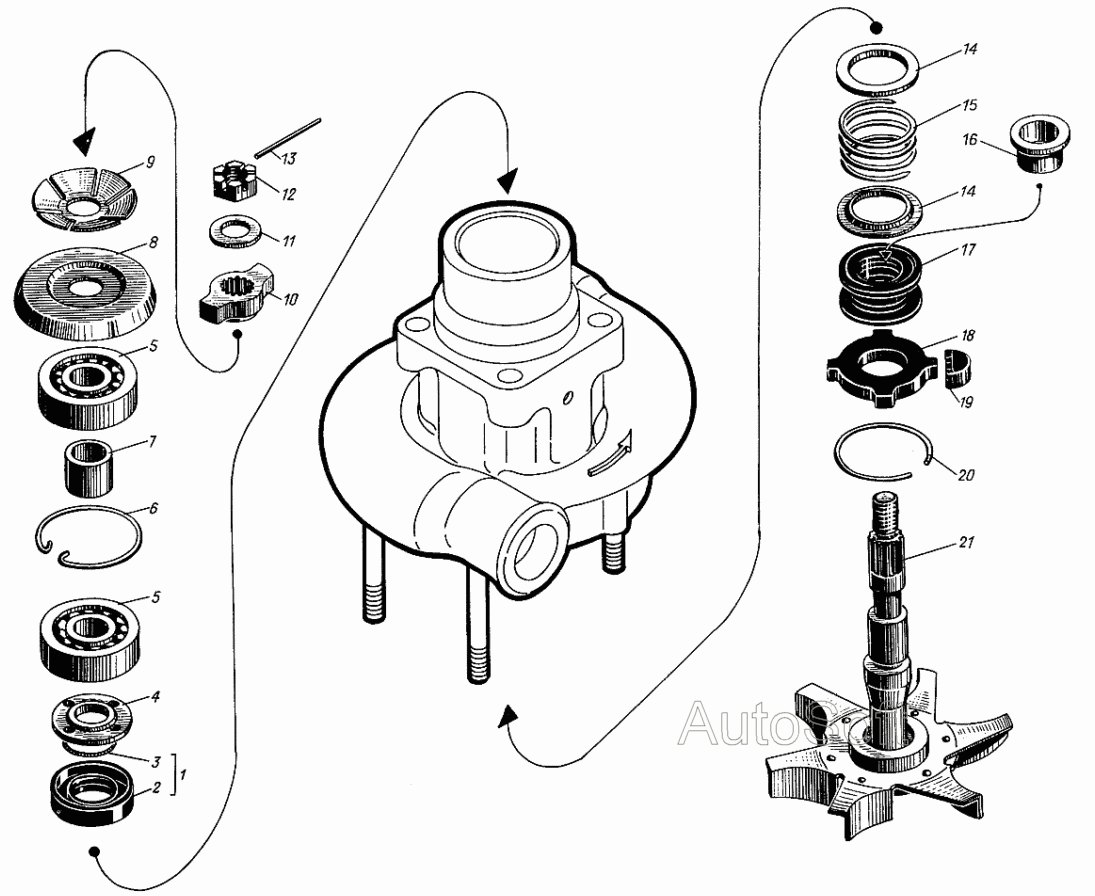

Валик водяного насоса Дизели Д12С1. Каталог 2009г.

Корпус водяного насоса и сливной краник Дизели Д12С1 Трубопровод водяной Дизели Д12С1

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Манжета с пружиной

Заводской номер: сб.411-96-1 Количество на модель: 1

сб.411-96-1

1

2

Номер детали на чертеже:

2

Манжета

Заводской номер: сб.411-82-3Б Количество на модель: 1

сб.411-82-3Б

1

3

Номер детали на чертеже:

3

Пружина кольцевая

Заводской номер: 411-94 Количество на модель: 1

411-94

1

4

Номер детали на чертеже:

4

Шайба

Заводской номер: 511-48 Количество на модель: 1

511-48

1

5

Номер детали на чертеже:

5

Шарикоподшипник №303

Заводской номер: 311-15 Количество на модель: 2

311-15

2

6

Номер детали на чертеже:

6

Кольцо стопорное

Заводской номер: 511-90 Количество на модель: 1

511-90

1

7

Номер детали на чертеже:

7

Втулка распорная

Заводской номер: 511-14-3 Количество на модель: 1

511-14-3

1

8

Номер детали на чертеже:

8

Щиток

Заводской номер: 511-13-1 Количество на модель: 1

511-13-1

1

9

Номер детали на чертеже:

9

Кольцо нажимное

Заводской номер: 311-12-1 Количество на модель: 1

311-12-1

1

10

Номер детали на чертеже:

10

Кулак водяного насоса

Заводской номер: 311-21 Количество на модель: 1

311-21

1

11

Номер детали на чертеже:

11

Шайба чистая 12

Заводской номер: 553-70 Количество на модель: 1

553-70

1

12

Номер детали на чертеже:

12

Гайка М12

Заводской номер: 351-26-1 Количество на модель: 1

351-26-1

1

13

Номер детали на чертеже:

13

Проволока стопорная

Заводской номер: 311-40 Количество на модель: 1

311-40

1

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 411-52-2А Количество на модель: 2

411-52-2А

2

15

Номер детали на чертеже:

15

Пружина уплотнения

Заводской номер: 411-11-13 Количество на модель: 1

411-11-13

1

16

Номер детали на чертеже:

16

Втулка распорная

Заводской номер: 411-100 Количество на модель: 1

411-100

1

17

Номер детали на чертеже:

17

Гофр-сальник

Заводской номер: 411-73-2А Количество на модель: 1

411-73-2А

1

18

Номер детали на чертеже:

18

Шайба уплотнения

Заводской номер: 311-13-55 Количество на модель: 1

311-13-55

1

19

Номер детали на чертеже:

19

Шайба уплотнения

Заводской номер: 311-100-55 Количество на модель: 1

311-100-55

1

20

Номер детали на чертеже:

20

Кольцо упорное

Заводской номер: 511-99 Количество на модель: 1

511-99

1

21

Номер детали на чертеже:

21

Валик с крыльчаткой

Заводской номер: сб.311-22-55 Количество на модель: 1

сб.311-22-55

1
