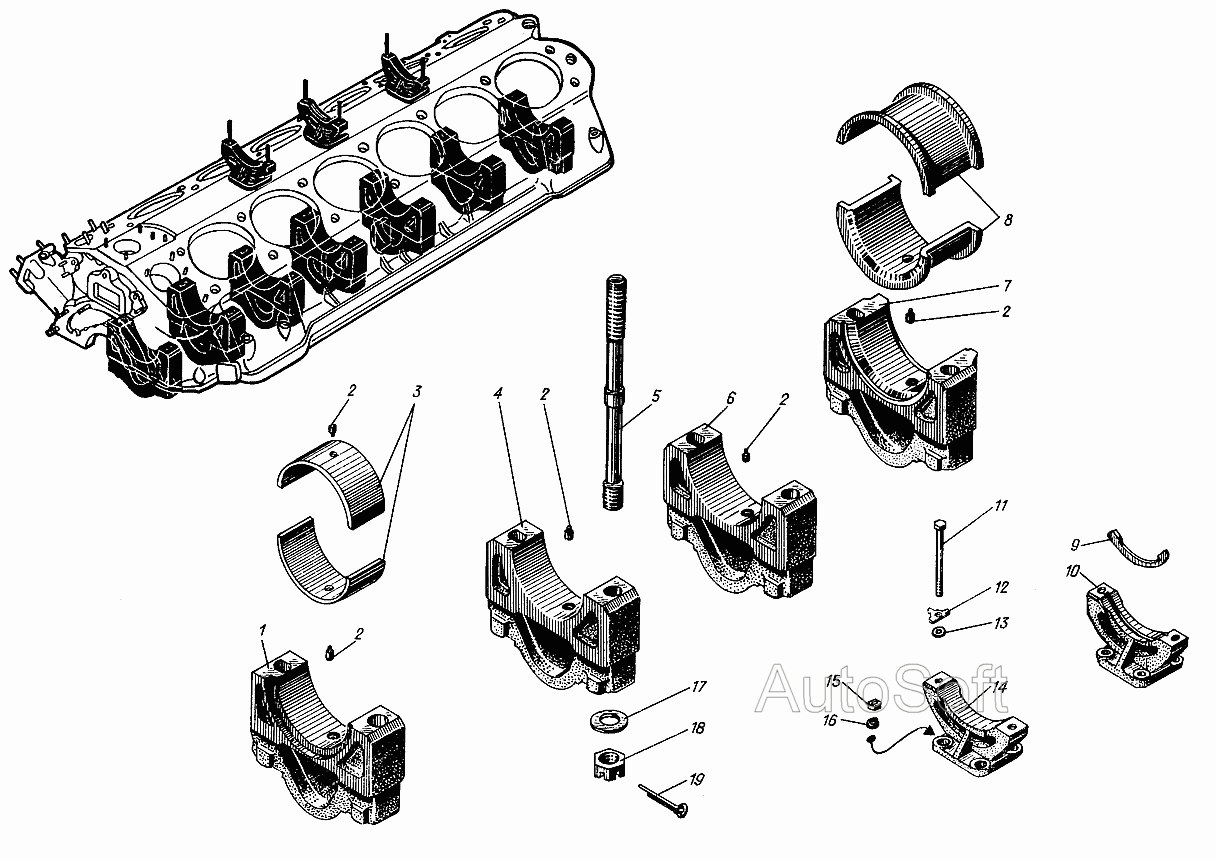

Коренные подшипники Дизели Д12С1. Каталог 2009г.

Картер верхний Дизели Д12С1 Коренные подшипники Дизели Д12С1

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка первого подшипника

Заводской номер: 1201-43-7 Количество на модель: 1

1201-43-7

1

2

Номер детали на чертеже:

2

Стопор

Заводской номер: 301-25-1 Количество на модель: 13

301-25-1

13

3

Номер детали на чертеже:

3

Вкладыши верхний и нижний

Заводской номер: 301-82/83-5 Количество на модель: 6

301-82/83-5

6

3

Номер детали на чертеже:

3

Вкладыши верхний и нижний

Заводской номер: 501-82/83-17 Количество на модель: 6

501-82/83-17

6

4

Номер детали на чертеже:

4

Крышка второго подшипника

Заводской номер: 1201-44-7 Количество на модель: 1

1201-44-7

1

5

Номер детали на чертеже:

5

Шпилька крепления крышек подшипников

Заводской номер: 301-18-2А Количество на модель: 14

301-18-2А

14

6

Номер детали на чертеже:

6

Крышка среднего подшипника

Заводской номер: 501-50-6 Количество на модель: 4

501-50-6

4

7

Номер детали на чертеже:

7

Крышка упорного подшипника

Заводской номер: 501-48-6 Количество на модель: 1

501-48-6

1

8

Номер детали на чертеже:

8

Вкладыши коренные упорные

Заводской номер: 501-82/83-1 Количество на модель: 1

501-82/83-1

1

8

Номер детали на чертеже:

8

Вкладыши коренные упорные

Заводской номер: 501-84/85-17 Количество на модель: 1

501-84/85-17

1

9

Номер детали на чертеже:

9

Кольцо стопорное

Заводской номер: 301-54-1 Количество на модель: 1

301-54-1

1

10

Номер детали на чертеже:

10

Кронштейн упорный топливного насоса

Заводской номер: 501-52-1 Количество на модель: 1

501-52-1

1

11

Номер детали на чертеже:

11

Болт М8х85

Заводской номер: 356-15 Количество на модель: 6

356-15

6

12

Номер детали на чертеже:

12

Замок пластинчатый

Заводской номер: 301-55 Количество на модель: 6

301-55

6

13

Номер детали на чертеже:

13

Шайба

Заводской номер: 301-53 Количество на модель: 6

301-53

6

14

Номер детали на чертеже:

14

Кронштейн топливного насоса

Заводской номер: 501-51-1 Количество на модель: 2

501-51-1

2

15

Номер детали на чертеже:

15

Гайка М8

Заводской номер: 351-02 Количество на модель: 12

351-02

12

16

Номер детали на чертеже:

16

Шайба пружинная 8Т

Заводской номер: 353-24 Количество на модель: 12

353-24

12

17

Номер детали на чертеже:

17

Шайба

Заводской номер: 301-113-1 Количество на модель: 14

301-113-1

14

18

Номер детали на чертеже:

18

Гайка

Заводской номер: 301-21-1 Количество на модель: 14

301-21-1

14

19

Номер детали на чертеже:

19

Шплинт разводной 4х36

Заводской номер: 354-18 Количество на модель: 14

354-18

14
