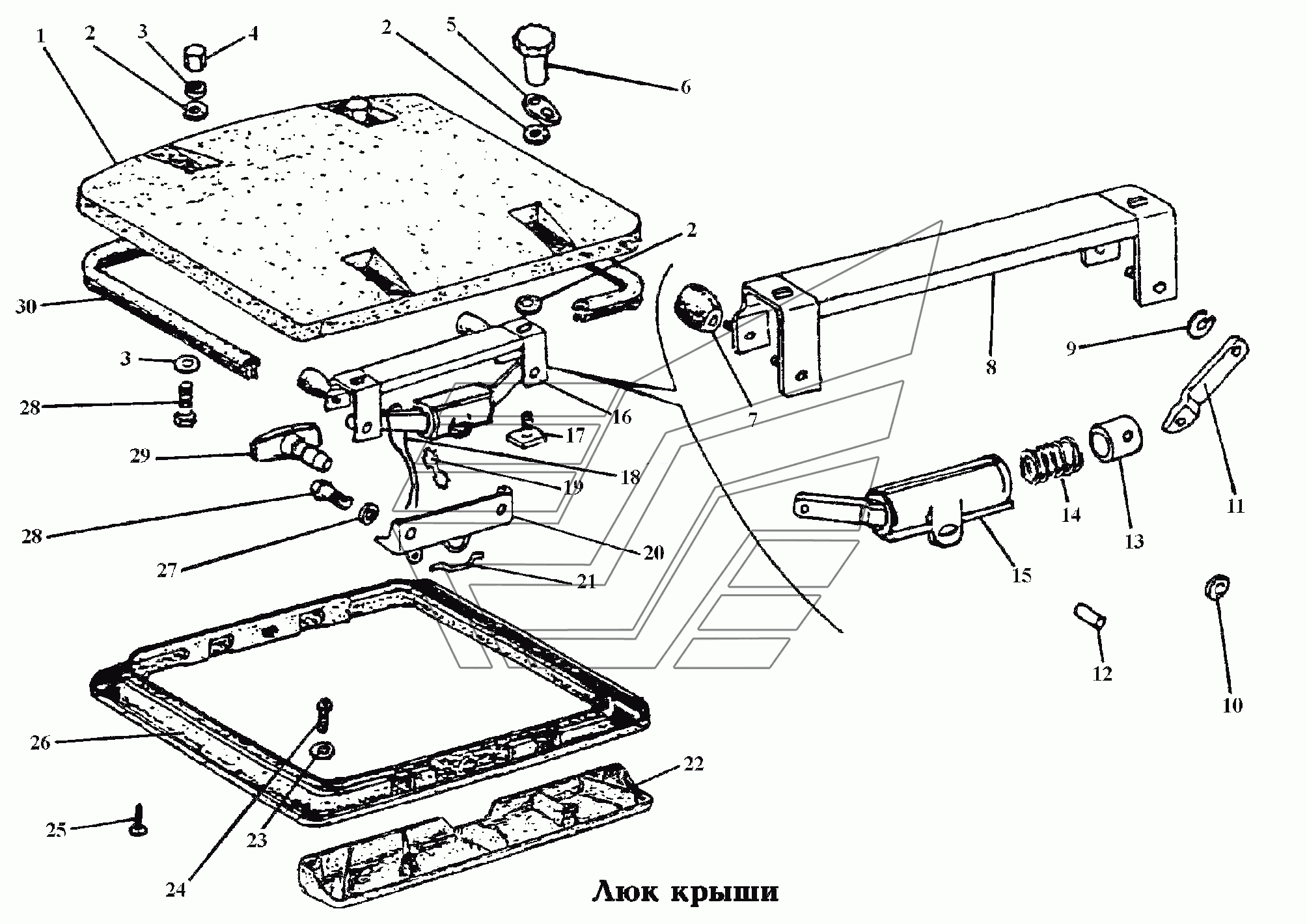

500. Кузов\Люк крыши РАФ-22038-2. Каталог 1994—1997г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1

Номер детали на чертеже:

1

Крышка люка

Заводской номер: 22038-5713010 Количество на модель: 1
22038-5713010
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 22038-5713094 Количество на модель: 8
22038-5713094
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 252038-П29 Количество на модель: 4
252038-П29
4
040306
12647001/252038-П29 DIN9021, 12647001
Производитель:
4

Номер детали на чертеже:

4

Гайка М8

Заводской номер: 22038-5713154 Количество на модель: 2
22038-5713154
2
5

Номер детали на чертеже:

5

Шайба стопорная

Заводской номер: 22038-5713144 Количество на модель: 2
22038-5713144
2
6

Номер детали на чертеже:

6

Гайка М8 специальная

Заводской номер: 22038-5713152 Количество на модель: 2
22038-5713152
2
7

Номер детали на чертеже:

7

Рукоятка

Заводской номер: 2101-1703088 Количество на модель: 4
2101-1703088
4
8

Номер детали на чертеже:

8

Дуга крышки

Заводской номер: 22038-5713060 Количество на модель: 2
22038-5713060
2
9

Номер детали на чертеже:

9

Шайба стопорная

Заводской номер: 5.65Г.01 Количество на модель: 4
5.65Г.01
4
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: 22038-5713076 Количество на модель: 4
22038-5713076
4
12

Номер детали на чертеже:

12

Ось поршня

Заводской номер: 22038-5713088 Количество на модель: 4
22038-5713088
4
13

Номер детали на чертеже:

13

Поршень

Заводской номер: 22038-5713082 Количество на модель: 4
22038-5713082
4
14

Номер детали на чертеже:

14

Пружина

Заводской номер: 22038-5713092 Количество на модель: 4
22038-5713092
4
15

Номер детали на чертеже:

15

Корпус

Заводской номер: 22038-5713078 Количество на модель: 2
22038-5713078
2
16

Номер детали на чертеже:

16

Механизм открывания в сборе

Заводской номер: 22038-5713050 Количество на модель: 2
22038-5713050
2
17

Номер детали на чертеже:

17

Болт М8

Заводской номер: 22038-5713146 Количество на модель: 2
22038-5713146
2
18

Номер детали на чертеже:

18

Канатик страховочный

Заводской номер: 22038-5713142 Количество на модель: 1
22038-5713142
1
19

Номер детали на чертеже:

19

Скрепка канатика

Заводской номер: 22038-5713143 Количество на модель: 1
22038-5713143
1
20

Номер детали на чертеже:

20

Упор

Заводской номер: 22038-5713114 Количество на модель: 2
22038-5713114
2
21

Номер детали на чертеже:

21

Пружина упора

Заводской номер: 22038-5713116 Количество на модель: 2
22038-5713116
2
22

Номер детали на чертеже:

22

Дефлектор

Заводской номер: 22038-5713048 Количество на модель: 1
22038-5713048
1
23

Номер детали на чертеже:

23

Шайба 6

Заводской номер: 293221-П29 Количество на модель: 4
293221-П29
4
24

Номер детали на чертеже:

24

Винт

Заводской номер: 222525-П29 Количество на модель: 4
222525-П29
4
25

Номер детали на чертеже:

25

Винт

Заводской номер: 240818-П29 Количество на модель: 4
240818-П29
4
26

Номер детали на чертеже:

26

Облицовка люка

Заводской номер: 22038-5713046 Количество на модель: 1
22038-5713046
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 252005-П29 Количество на модель: 4
252005-П29
4
643524
ЯМЗ
252005-П29
Код: 643524
Артикул: 252005-П29,
Под заказ

На складах : Под заказ

Производитель: ЯМЗ
480643
УРАЛ АЗ АО
252005 П29 252005-П29
Код: 480643
Артикул: 252005 П29, 252005-П29
Производитель: УРАЛ АЗ АО
181669
ВОЛМЕТ
252005
Код: 181669
Артикул: 252005,
Производитель: ВОЛМЕТ
28

Номер детали на чертеже:

28

Болт

Заводской номер: 201456-П29 Количество на модель: 6
201456-П29
6
610301
Красная Этна ОАО
201456-П29 10-201456-0-29
Производитель: Красная Этна ОАО
268996
ЯМЗ
201456-П29
Производитель: ЯМЗ
29

Номер детали на чертеже:

29

Ручка аварийная

Заводской номер: 22038-5713120 Количество на модель: 2
22038-5713120
2
30

Номер детали на чертеже:

30

Уплотнитель

Заводской номер: 22038-5713022 Количество на модель: 1
22038-5713022
1
