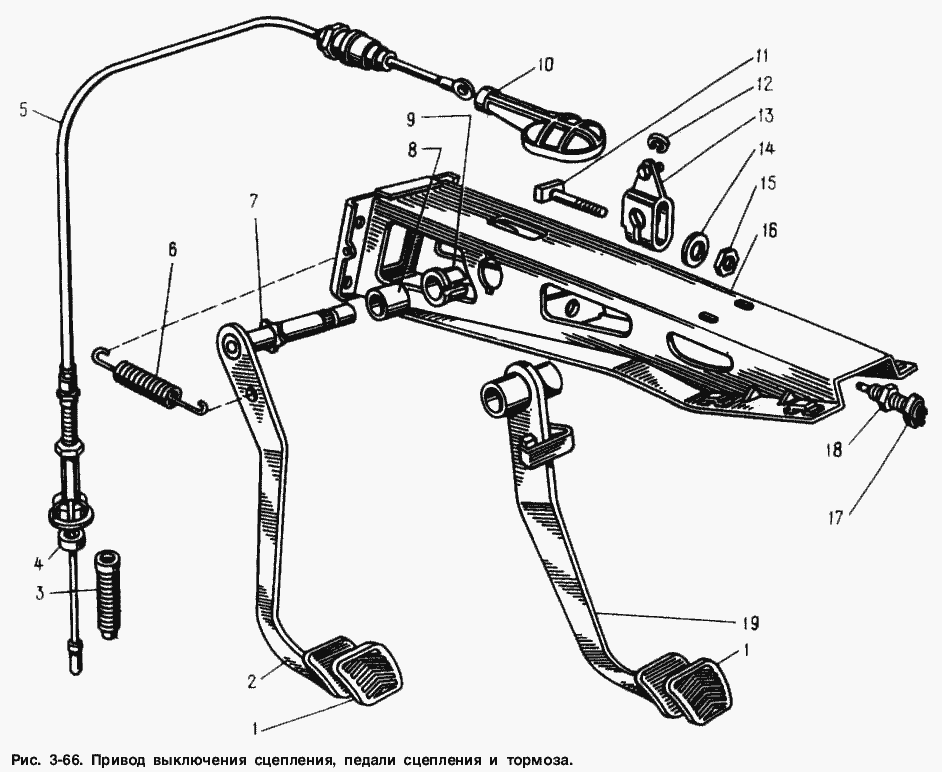

Привод выключения сцепления, педали сцепления и тормоза Москвич-2141. Каталог 1998г.

Сцепление Москвич-2141 Коробка передач с дифференциалом, фланцами полуосей, картером, вилкой и подшипником выключения сцепления в сборе Москвич-2141

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

18

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Накладка площадки педали

Заводской номер: 2141-1602048 Количество на модель: 2

2141-1602048

2

2

Номер детали на чертеже:

2

Педаль сцепления в сборе

Заводской номер: 2141-1602010 Количество на модель: 1

2141-1602010

1

3

Номер детали на чертеже:

3

Чехол защитный троса привода выключения сцепления

Заводской номер: 2141-1602284 Количество на модель: 1

2141-1602284

1

4

Номер детали на чертеже:

4

Демпфер троса привода выключения сцепление

Заводской номер: 2141-1602286 Количество на модель: 1

2141-1602286

1

5

Номер детали на чертеже:

5

Трос привода выключения сцепления с оболочкой в сборе

Заводской номер: 2141-1602250-01 Количество на модель: 1

2141-1602250-01

1

907800

Автопартнер

2141-1602210 AVP SC2141, 2141-1602250-01

Код: 907800

Артикул: 2141-1602210, AVP SC2141, 2141-1602250-01

Производитель: Автопартнер

907801

Автопартнер

2141-1602210 AVP SC2141T, 2141-1602250-01

Код: 907801

Артикул: 2141-1602210, AVP SC2141T, 2141-1602250-01

Производитель: Автопартнер

6

Номер детали на чертеже:

6

Пружина педали .сцепления оттяжная

Заводской номер: 2141-1602094 Количество на модель: 1

2141-1602094

1

7

Номер детали на чертеже:

7

Пружина волнистая валика

Заводской номер: 2141-1602091 Количество на модель: 1

2141-1602091

1

8

Номер детали на чертеже:

8

Кольцо распорное валика педалей

Заводской номер: 2141-1602059 Количество на модель: 1

2141-1602059

1

9

Номер детали на чертеже:

9

Втулка валика педалей

Заводской номер: 2141-1602069 Количество на модель: 2

2141-1602069

2

10

Номер детали на чертеже:

10

Чехол уплотнительный

Заводской номер: 2141-1602194 Количество на модель: 1

2141-1602194

1

11

Номер детали на чертеже:

11

Болт М8х46

Заводской номер: 360610-29 Количество на модель: 1

360610-29

1

12

Номер детали на чертеже:

12

Шайба 6 стопорная

Заводской номер: 365000-02 Количество на модель: 1

365000-02

1

13

Номер детали на чертеже:

13

Рычаг валика педалей в сборе

Заводской номер: 2141-1602170 Количество на модель: 1

2141-1602170

1

14

Номер детали на чертеже:

14

Шайба 8

Заводской номер: 252038-29 Количество на модель: 1

252038-29

1

15

Номер детали на чертеже:

15

Гайка

Заводской номер: 4595651253 Количество на модель: 1

4595651253

1

16

Номер детали на чертеже:

16

Кронштейн педалей в сборе

Заводской номер: 2141-1602063 Количество на модель: 1

2141-1602063

1

17

Номер детали на чертеже:

17

Включатель сигнала торможения в сборе

Заводской номер: 2141-3720010 Количество на модель: 1

2141-3720010

1

17

Номер детали на чертеже:

17

Включатель сигнала торможения в сборе

Заводской номер: 37.3710 Количество на модель: 1

37.3710

1

18

Номер детали на чертеже:

18

Гайка М12х1,5

Заводской номер: 362629-29 Количество на модель: 1

362629-29

1

19

Номер детали на чертеже:

19

Педаль тормоза в сборе

Заводской номер: 2141-3504010 Количество на модель: 1

2141-3504010

1
