Схема электрооборудования автомобиля ГАЗ М20 Победа

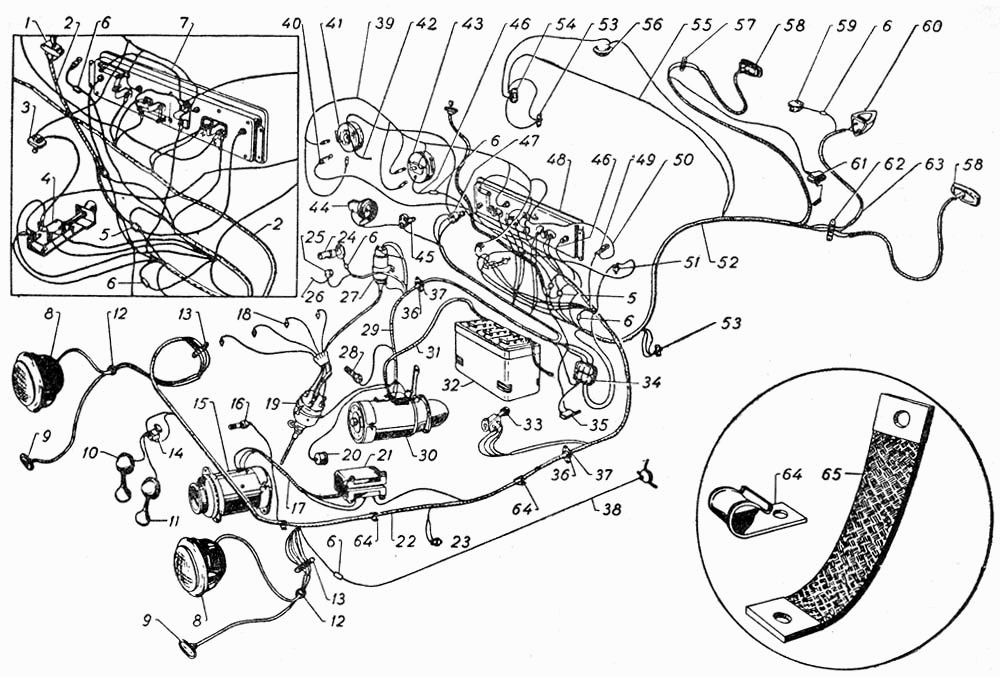

Схема электрооборудования автомобиля М20 Победа
1
2
2
3
4
5
5
5
6
6
6
6
6
6
6
6
7
8
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
53
54
55
56
57
58
58
59
60
61
62
63
64
64
64
65

Масштаб:


ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка "Стоимость" - эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки "Стоимость" - такие детали мы не продаем и заказы на них не принимаем.
Сортировка: № Номер детали Сортировка: Номер детали Наименование запчасти Сортировка: Наименование детали Кол-во на модель Цена

  • В буфер обмена Windows
11-12211-М Скоба крепления трубки вакуумного регулятора распределителя к двигателю Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
20-1101092 Втулка Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
20-3704010 Замок зажигания в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
20-3706315-Б Трубка вакуумного регулятора распределителя Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
20-3724035 Провод питания таксометра в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
20-3726033 Лампа 12в, 1св (А22) Подробно В закладки Найти в прайсе Где еще применяется 6 развернуть свернуть Стоимость

  • В буфер обмена Windows
201326-П8 Болт М12х1,75х32 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
201418-П8 Болт М6-6gх16 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
201454-П8 Болт М8-6gх16 Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
220110-П8 Винт М6х1х2 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
221512-П8 Винт М3х0,5х28 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
222496-П8 Винт М5-6gх8 ОСТ 37.001.128-96 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
222525-П8 Винт М6х16 Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
240820-П8 Винт 4х18 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
240836-П8 Винт М5х12 Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
250610-П8 Гайка М8х1,25 Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
250763-П8 Гайка М5х0,8 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
250764-П8 Гайка М6х1 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
250765-П16 Гайка М8х1,25 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
250765-П8 Гайка М8х1,25х32 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
252002-П8 Шайба 4 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
252003-П8 Шайба 5 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
252004-П8 Шайба 6 Подробно В закладки Найти в прайсе Где еще применяется 1 развернуть свернуть Стоимость

  • В буфер обмена Windows
252133-П2 Шайба 5Т ОСТ 37.001.115-75 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
252134-П2 Шайба 6Т ОСТ 37.001.115-75 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
252154-П2 Шайба 6Л ОСТ 37.001.115-75 Подробно В закладки Найти в прайсе Где еще применяется 1 развернуть свернуть Стоимость

  • В буфер обмена Windows
252173-П8 Шайба 5 пружинная Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
262004-П8 Шайба диам 6,5 плоская Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
280020-П8 Штуцер трубки вакуумного регулятора распределителя прямой (к карбюратору) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
290668-П8 Болт 1М8х1х35 Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
293270-П8 Шайба 8 пружинная зубчатая Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
298492-П Штуцер угловой трубки вакуумного регулятора распределителя Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
51-3715021 Прокладка штепсельной розетки переносной лампы Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
540102 Наконечник клеммовый провода аккумуляторной батареи Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
540115 Наконечник клеммовый провода от аккумуляторной батареи на массу Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
М-14566 Скоба крепления проводов Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
ПР10А-3722100 Основание блока предохранителей в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
ПС3-3723000 Панель соединительная проводов к левому заднему фонарю (трехклеммовая) в сборе (20-3723011-А 1) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
1 П17-3710000 Переключатель указателей поворота в сборе без ручки (51-3713305) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
2 20-3724033-Б Пучок проводов № 4 в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
3 П24-3710000-Б Переключатель света щитка приборов в сборе (20-3713300) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
4 ПЧ-3710000-Б Переключатель света центральный (20-370901П-Б) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
5 541110 Муфта соединительная проводов Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
6 541100 Соединитель проводов в сборе Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
7 20-3724036-А Провода соединения клемм питания манометра, термометра и указателя уровня бензина в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
8 ФГЗ-3711000-А2 Фара в сборе (20-3711010-Б1) Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
9 ПФ2-3712000 Подфарник в сборе (20-3712010-Б) Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
10 С6-3721000 Сигнал низкого тона однопроводный 12 в с рессорой и кронштейном в сборе (20-3721050) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
11 С7-3721000 Сигнал высокого тона однопроводный 12 в с рессорой и кронштейном в сборе (20-3721150) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
12 20-3711045 Втулка уплотнительная Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
13 ПС2-А2-3723000 Панель соединительная проводов к фарам и подфарникам (четырехклеммовая) в сборе (51-3723010-А1) Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
14 РСЗ-3721000 Реле-сигналов (20-3721225-Б) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
15 Г20-3701000 Генератор 12 в, 18 а, в сборе (20-3701010-А) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
16 ТМ2-З808000 Датчик температуры воды в радиаторе (51-3808020). Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
17 20-3724032-В Провода от генератора к реле-регулятору Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
18 СН4Б(НМ12/12В-У) Свеча запальная с прокладкой в сборе (20-3707010) Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
19 Р23-3706000 Распределитель в сборе (20-3706010-Б) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
20 ММ4-З810000 Датчик масляного манометра (51-3810020) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
21 РР12Б-3702000 Реле-регулятор напряжения и ограничитель тока в сборе (20-3702010) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
22 20-3724015-Ж1 Пучок проводов № 1 в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
23 ВК12-3720000 Включатель света сигнала «стоп» гидравлический в сборе (20-3720010) Подробно В закладки Найти в прайсе Где еще применяется 1 развернуть свернуть Стоимость

  • В буфер обмена Windows
24 ПД2-3714000 Лампа подкапотная в сборе (20-3714310) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
25 51-3715020 Розетка штепсельная переносной лампы в сборе (47К) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
26 51-3724044-Б Провод соединения штепсельной розетки переносной лампы с «массой» в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
27 Б21-3705000 Катушка индукционная в сборе (51-3705010) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
28 ТМ2-3808000 Датчик указателя температуры воды (51-3808020). Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
29 20-3724025-Ж Пучок проводов № 2 в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
30 СТ20-3708000-В Стартер и включатель в сборе (20-3708010) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
31 20-3724050-Б Провод от аккумуляторной батареи к стартеру в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
32 20-3703010-А Батарея аккумуляторов в сборе (с электролитом, заряженная 6-СТ-54-ЭМ, ГОСТ 959-51) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
33 51-3710010 Переключатель света ножной в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
34 ПР12-3722000-В2 Блок предохранителей в оборе (20-3722010-Б1) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
35 20-3726150-А Прерыватель указателей поворота в сборе (РС55) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
36 11-700792 Уплотнитель пучка проводов № 1 и № 2 к боковой панели и щитку передка Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
37 11-700786 Обойма уплотнителя пучка проводов Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
38 51-3724020-В Провод кнопки звукового сигнала в сборе Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
39 ПП10-3713000 Патроны ламп освещения шкал приборов и часов в сборе (20-3713025-В) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
40 ПТ2-3725000 Прикуриватель в сборе (20-3725010) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
41 20-3804010-В1 Часы в сборе (АЧП с электрическим подзаводом) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
42 20-3724045 Провод соединения часов с «массой» в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
43 СП17-3802000 Спидометр в сборе (20-3802010-В) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
44 СК-МЭ5-5205000 Мотор стеклоочистителя 12 в Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
45 30-8102090 Переключатель электродвигателя вентилятора в сборе Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
46 ПП2-З803000 Патрон контрольной лампы (51-3803028) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
47 51-3704010 Замок зажигания в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
48 КП7-3801000 Комбинация приборов в сборе (20-3801010-В) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
49 ПД-20Б Фонарь контрольной лампы (12-3803015) В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
50 20-3724053 Провод питания контрольной лампы температуры воды в радиаторе в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
51 ПР2-3722000 Предохранитель биметаллический тепловой на 20 а цепи освещения (12-3722220) Подробно В закладки Найти в прайсе Где еще применяется развернуть свернуть Стоимость

  • В буфер обмена Windows
52 20-3724030-Ж Пучок проводов № 3 в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
53 ВК2-3720000-А Выключатель света дверной в сборе (20-3714245-Б) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
54 БК21-3720000-А Выключатель плафона (20 3714190-Б) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
55 20-3724039-Е Провод от плафона к ручному и дверному выключателям плафона в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
56 ПК2-3714000 Плафон в сборе (20-3714010-Б) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
57 ПС4-3723000 Панель соединительная проводов к правому заднему фонарю (двухклеммовая) в сборе (20-3723010-А1) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
58 ФП2-3716000-А Фонарь задний в сборе (20-3716010-Б) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
59 ФП12 Фонарь освещения багажника (24-3714148) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
60 ФП3-3717000 Фонарь освещения заднего номерного знака в сборе (20-3717010) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
61 БМ20-3806000 Датчик указателя уровня бензина основного бака в сборе (51-3806020-Б1) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
63 ПП5-3717000-Б Патрон ламп освещения заднего номерного знака и сигнала «стоп» в сборе (20-3717020-Б) Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
64 51-3724093 Скоба крепления пучка проводов Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
65 51-3724063-А Провод соединения двигателя с кузовом в сборе Подробно В закладки Найти в прайсе Где еще применяется 1
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка "Стоимость" - эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки "Стоимость" - такие детали мы не продаем и заказы на них не принимаем.

Как пользоваться Автокаталогом запчастей?Автокаталог

Электронные каталоги запчастей
с номерами и иллюстрациями

Поиск по АвтоКаталогу


скачатьПрайс-Лист


Все запчасти от А до Я
(163 650 запчастей на 23.06.2017)


Контакты

Телефоны:
8-800-555-0877 звонок по РФ бесплатный 8 (495) 660-5164
8 (495) 660-5165
Звоните с 9:00 до 18:00
Адреса магазинов и складов
СТО Красногорск
Менеджеры по продажам
Ваше мнение о компании


© 1996-2016 Auto-Alliance | ИСО 9001-2008  |  Создание сайта: Individ
Полное или частичное использование любых материалов или их копирование
разрешено только с письменного согласия администрации сайта.
Розница - Цена при розничной продаже и маленьких единичных покупках.
Деталь будет добавлена в заказ без указания цены. Наши менеджеры уточнят для Вас возможность и стоимость поставки по таким позициям
Указано количество на базовую модель. Количество на модификации смотрите в "Дополнительной информации" по детали. Для этого используйте левые кнопки управления дополнительными возможностями.
Опт 0. – цена для магазинов и партнеров холдинга
Опт 1 - мелкооптовая цена для ежемесячных заказов от 70 000 до 170 000 рублей.
Опт 2 – средняя оптовая цена для ежемесячных заказов от 170 000 до 400 000 рублей.
Опт 3 – оптовая цена для ежемесячных заказов от 400 000 рублей.
Опт 4 – VIP цена для поставок по индивидуальным контрактам.
В зависимости от объема ваших заказов в месяц,
мы предлагаем нашим клиентам следующие цены:

Опт 1. – при заказах от 70 000 до 170 000 руб.
Опт 2. – при заказах от 170 000 до 400 000 руб.
Опт 3. – при заказах от 400 000 руб.
Опт 4. – VIP цена по индивидуальным контрактам.
Розница - Цена при розничной продаже и маленьких единичных покупках.

Все цены указаны с НДС в рублях РФ.
Вам видны цены в соответствии с Вашим уровнем доступа.
Цены и наличие на складах не менялись с указанной даты.
Зарегистрированные пользователи могут скачать результаты отбора товаров в виде Ексель-прайсов, если объем выборки не превышает 5000 позиций. Для этого пользуйтесь фильтрами отбора товара в разделах прайс-листа.
Доставка по Москве в пределах МКАД .
Оптовая группа по специальной цене.
