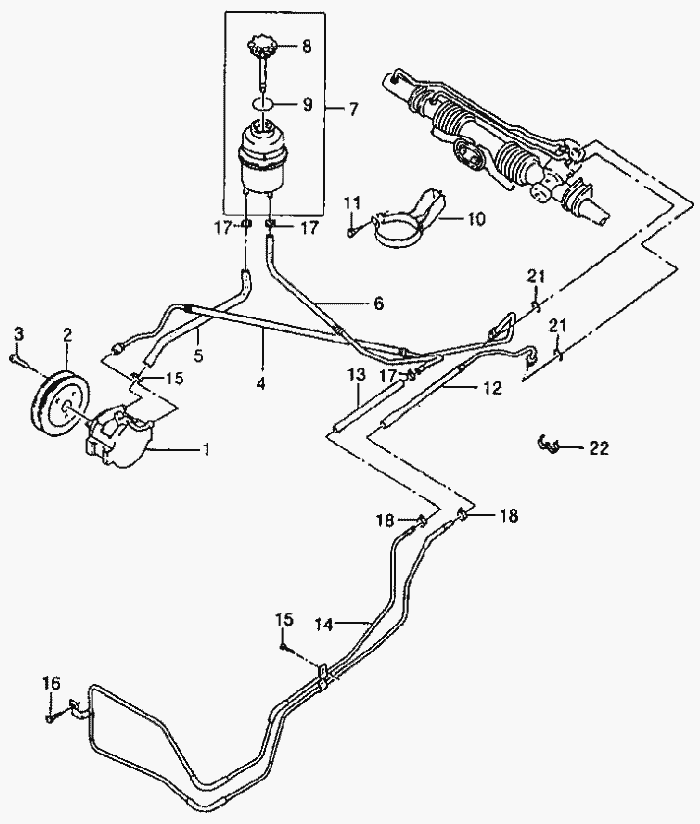

Патрубки гидроусилителя (1.8/2.0 SOHC) Espero

Патрубки гидроусилителя (1.5 DOHC) Espero Передний тормоз (C-TYPE, TEVES) Espero

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Гидравлический насос в сборе

Заводской номер: 96133738 Количество на модель: 1

96133738

1

2

Номер детали на чертеже:

2

Шкив гидравлического насоса в сборе

Заводской номер: 96129588 Количество на модель: 1

96129588

1

3

Номер детали на чертеже:

3

Болт

Заводской номер: 11042712 Количество на модель: 3

11042712

3

4

Номер детали на чертеже:

4

Эластичный шланг

Заводской номер: 96133714 Количество на модель: 1

96133714

1

5

Номер детали на чертеже:

5

Трубка всасывающей линии

Заводской номер: 96133715 Количество на модель: 1

96133715

1

6

Номер детали на чертеже:

6

Возвратный трубопровод

Заводской номер: 96133716 Количество на модель: 1

96133716

1

7

Номер детали на чертеже:

7

Масляный бачок в сборе

Заводской номер: 96133760 Количество на модель: 1

96133760

1

8

Номер детали на чертеже:

8

Крышка масляного бачка

Заводской номер: 948205 Количество на модель: 1

948205

1

9

Номер детали на чертеже:

9

Уплотнение крышки бачка

Заводской номер: 948240 Количество на модель: 1

948240

1

10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 96159645 Количество на модель: 1

96159645

1

11

Номер детали на чертеже:

11

Гайка

Заводской номер: 11086942 Количество на модель: 2

11086942

2

12

Номер детали на чертеже:

12

Шланг выпускной

Заводской номер: 96133717 Количество на модель: 1

96133717

1

13

Номер детали на чертеже:

13

Шланг выпускной

Заводской номер: 96133718 Количество на модель: 1

96133718

1

14

Номер детали на чертеже:

14

Трубка охладителя в сборе

Заводской номер: 96133719 Количество на модель: 1

96133719

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 11041842 Количество на модель: 1

11041842

1

16

Номер детали на чертеже:

16

Винт

Заводской номер: 96115250 Количество на модель: 1

96115250

1

17

Номер детали на чертеже:

17

Пружинный зажим

Заводской номер: 96133860 Количество на модель: 4

96133860

4

18

Номер детали на чертеже:

18

Пружинный зажим

Заводской номер: 96133861 Количество на модель: 2

96133861

2

21

Номер детали на чертеже:

21

Стопорное кольцо

Заводской номер: 7829923 Количество на модель: 2

7829923

2

22

Номер детали на чертеже:

22

Держатель

Заводской номер: 96157006 Количество на модель: 1

96157006

1
