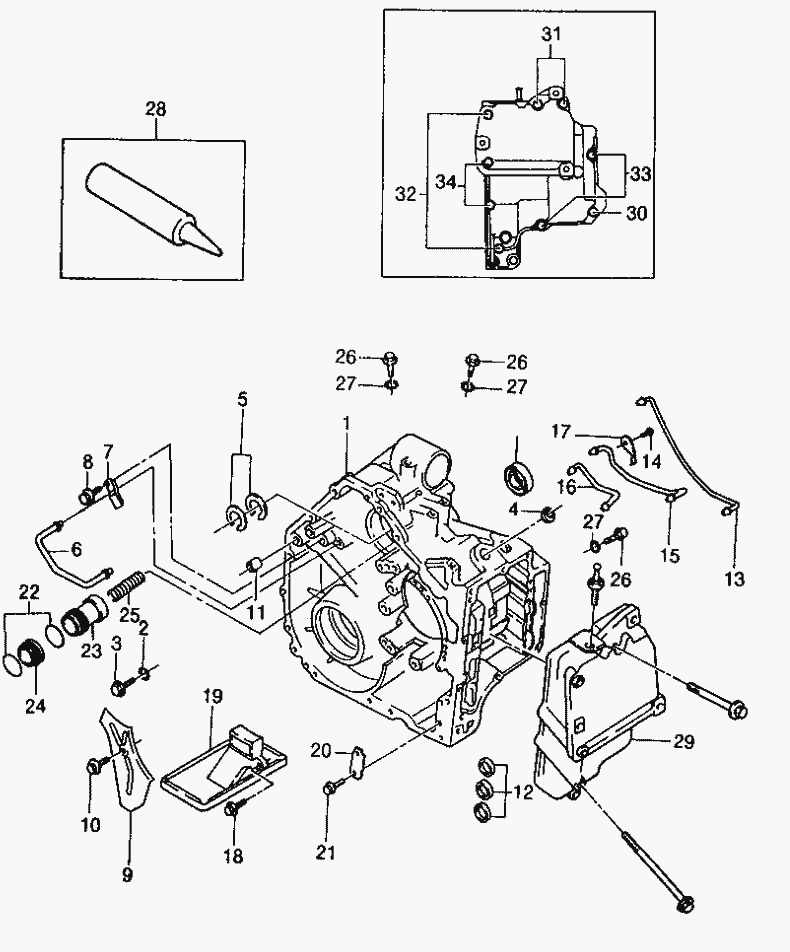

Картер и боковая крышка раздаточной коробки Espero

Масляный насос Espero Задняя крышка Espero

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

11

12

13

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

29

30

31

31

32

33

34

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Картер раздаточной коробки

Заводской номер: 5040565001S Количество на модель: 1

5040565001S

1

1

Номер детали на чертеже:

1

Картер раздаточной коробки

Заводской номер: 3510450А011 Количество на модель: 1

3510450А011

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 0371141003Е Количество на модель: 1

0371141003Е

1

3

Номер детали на чертеже:

3

Пробка отверстия в опорном диске

Заводской номер: 5040052001D Количество на модель: 4

5040052001D

4

4

Номер детали на чертеже:

4

Уплотнение

Заводской номер: 2030044001J Количество на модель: 4

2030044001J

4

5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: 5040016001Х Количество на модель: 2

5040016001Х

2

6

Номер детали на чертеже:

6

Трубка

Заводской номер: D5040034007F Количество на модель: 1

D5040034007F

1

7

Номер детали на чертеже:

7

Зажим трубки

Заводской номер: D5040056011G Количество на модель: 1

D5040056011G

1

8

Номер детали на чертеже:

8

Болт и шайба

Заводской номер: D9161140614 Количество на модель: 1

D9161140614

1

9

Номер детали на чертеже:

9

Планка масляного резервуара

Заводской номер: 5040014019К Количество на модель: 1

5040014019К

1

11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 1Q40045004N Количество на модель: 1

1Q40045004N

1

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 2030045004F Количество на модель: 6

2030045004F

6

13

Номер детали на чертеже:

13

Трубка с3

Заводской номер: 5040034002Х Количество на модель: 1

5040034002Х

1

13

Номер детали на чертеже:

13

Трубка с3

Заводской номер: 5040034005М Количество на модель: 1

5040034005М

1

14

Номер детали на чертеже:

14

Винт и шайба

Заводской номер: L040183202Р Количество на модель: 1

L040183202Р

1

15

Номер детали на чертеже:

15

Трубка смазки

Заводской номер: 5040034003U Количество на модель: 1

5040034003U

1

16

Номер детали на чертеже:

16

Трубка

Заводской номер: D5040034006J Количество на модель: 4

D5040034006J

4

17

Номер детали на чертеже:

17

Зажим трубки

Заводской номер: 5040056009D Количество на модель: 1

5040056009D

1

18

Номер детали на чертеже:

18

Болт и шайба

Заводской номер: 0355683014С Количество на модель: 1

0355683014С

1

19

Номер детали на чертеже:

19

Масляный фильтр

Заводской номер: 5040738001N Количество на модель: 4

5040738001N

4

19

Номер детали на чертеже:

19

Масляный фильтр

Заводской номер: 3530350А010 Количество на модель: 1

3530350А010

1

20

Номер детали на чертеже:

20

Планка картера раздаточной коробки

Заводской номер: 5040014003С Количество на модель: 1

5040014003С

1

21

Номер детали на чертеже:

21

Болт и шайба

Заводской номер: 9161140614 Количество на модель: 2

9161140614

2

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 0355141001S Количество на модель: 2

0355141001S

2

23

Номер детали на чертеже:

23

Поршень тормозного накопителя

Заводской номер: L040124001V Количество на модель: 1

L040124001V

1

24

Номер детали на чертеже:

24

Крышка тормозного накопителя b4

Заводской номер: 5040039002Е Количество на модель: 1

5040039002Е

1

25

Номер детали на чертеже:

25

Компрессионная пружина

Заводской номер: 5040156001Z Количество на модель: 1

5040156001Z

1

26

Номер детали на чертеже:

26

Пробка отверстия в опорном диске

Заводской номер: 0355052005L Количество на модель: 3

0355052005L

3

27

Номер детали на чертеже:

27

Кольцо

Заводской номер: 0355141009R Количество на модель: 3

0355141009R

3

28

Номер детали на чертеже:

28

Уплотнение масляного поддона, жидкое

Заводской номер: 3040045003U Количество на модель: 1

3040045003U

1

29

Номер детали на чертеже:

29

Крышка картера

Заводской номер: 05040039003В Количество на модель: 1

05040039003В

1

29

Номер детали на чертеже:

29

Крышка картера

Заводской номер: 5040539006Р Количество на модель: 1

5040539006Р

1

30

Номер детали на чертеже:

30

Болт

Заводской номер: 0355183052V Количество на модель: 1

0355183052V

1

31

Номер детали на чертеже:

31

Болт (с уплотнением)

Заводской номер: 0355183005D Количество на модель: 2

0355183005D

2

31

Номер детали на чертеже:

31

Болт (с уплотнением)

Заводской номер: 05040183005D Количество на модель: 2

05040183005D

2

32

Номер детали на чертеже:

32

Болт

Заводской номер: 5040183006А Количество на модель: 2

5040183006А

2

33

Номер детали на чертеже:

33

Болт

Заводской номер: 5040183013М Количество на модель: 2

5040183013М

2

34

Номер детали на чертеже:

34

Болт (с уплотнением)

Заводской номер: 5040183023Р Количество на модель: 2

5040183023Р

2
