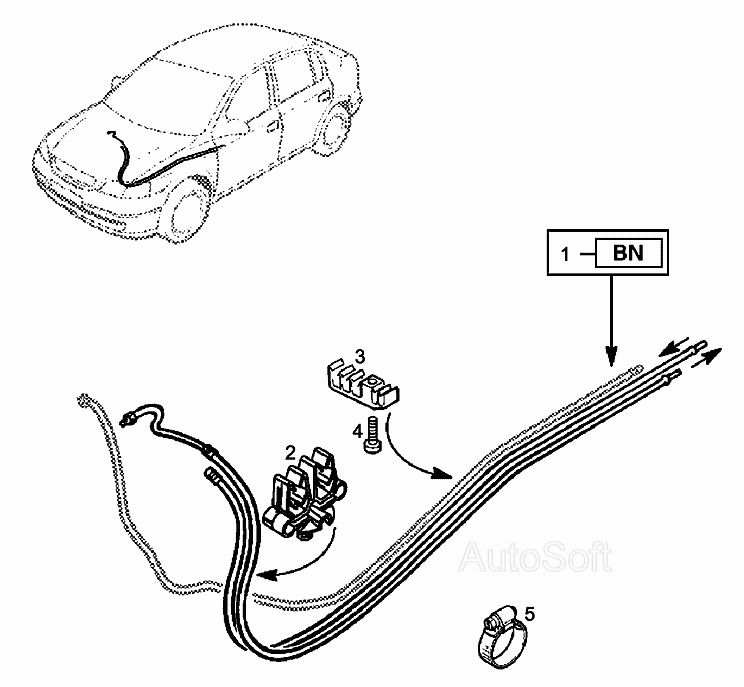

Топливопроводы и топливные шланги Chevrolet Viva. Каталог 2007г.

Вентиляционное отверстие топливного бака Chevrolet Viva Топливопроводы и топливные шланги Chevrolet Viva

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка подачи топлива со шлангом, передняя часть, ЛСП

Заводской номер: 8 22 410 Количество на модель: 1
8 22 410
1
2

Номер детали на чертеже:

2

Зажим, трубы подачи и возврата топлива к передней панели

Заводской номер: 8 24 759 Количество на модель: 1
8 24 759
1
3

Номер детали на чертеже:

3

Кронштейн пластмассовый, тормозная труба и топливопровод к панели пола

Заводской номер: 5 64 300 Количество на модель: 2
5 64 300
2
4

Номер детали на чертеже:

4

Винт из листового металла 3,5х11мм, топливные и тормозные трубки

Заводской номер: 5 64 981 Количество на модель: 10
5 64 981
10
4

Номер детали на чертеже:

4

Винт из листового металла 4х11мм, топливные и тормозные трубки

Заводской номер: 5 45 885 Количество на модель:
5 45 885
5

Номер детали на чертеже:

5

Зажим 12-20мм, вентиляционный шланг

Заводской номер: 20 94 318 Количество на модель: 1
20 94 318
1
