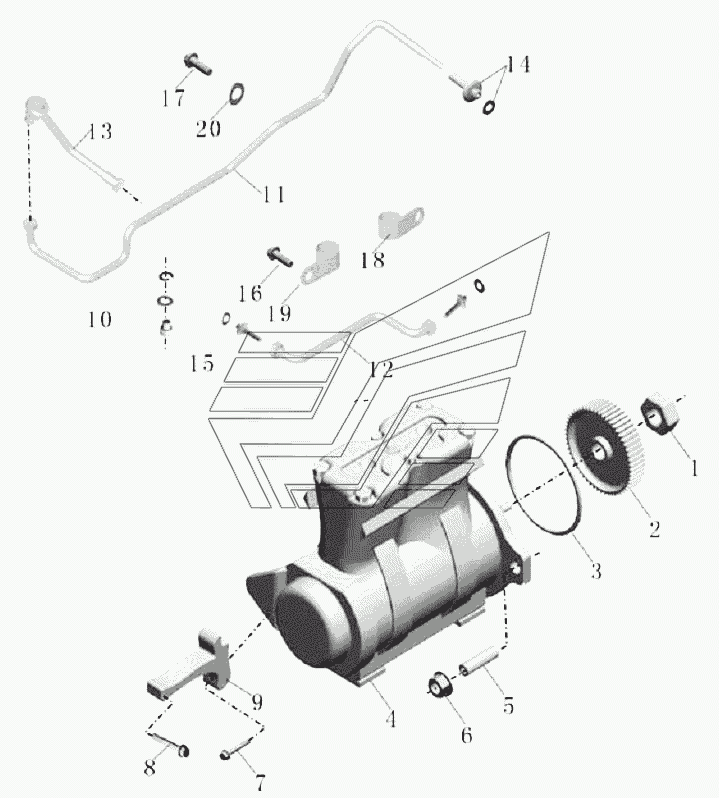

Компрессор воздушный и трубопровод Автобус ZK6899HA. Каталог 2008г.

Фильтр топливный Автобус ZK6899HA Шкив Автобус ZK6899HA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: C3287893 Количество на модель: 1
C3287893
1
2

Номер детали на чертеже:

2

Шестерни воздушного компрессора

Заводской номер: 3509-00300 Количество на модель: 1
3509-00300
1
3

Номер детали на чертеже:

3

Уплотнительное кольцо воздушного компрессора

Заводской номер: 3509-00405 Количество на модель: 1
3509-00405
1
4

Номер детали на чертеже:

4

Воздушный компрессор в сборе

Заводской номер: 3509-00407 Количество на модель: 1
3509-00407
1
5

Номер детали на чертеже:

5

Двуглавая шпилька

Заводской номер: C3905371 Количество на модель: 2
C3905371
2
6

Номер детали на чертеже:

6

Шестигранная фланцевая гайка

Заводской номер: C3279043 Количество на модель: 2
C3279043
2
7

Номер детали на чертеже:

7

Шестигранный фланцевый болт

Заводской номер: C3928873 Количество на модель: 1
C3928873
1
8

Номер детали на чертеже:

8

Шестигранный фланцевый болт

Заводской номер: C3925402 Количество на модель: 3
C3925402
3
9

Номер детали на чертеже:

9

Кронштейн воздушного компрессора

Заводской номер: 3509-00406 Количество на модель: 1
3509-00406
1
10

Номер детали на чертеже:

10

Штуцер с внешней нарезкой в сборе

Заводской номер: 3285721 Количество на модель: 1
3285721
1
11

Номер детали на чертеже:

11

Водовыпускная труба воздушного компрессора

Заводской номер: 3509-00156 Количество на модель: 1
3509-00156
1
12

Номер детали на чертеже:

12

Впускная труба воздушного компрессора

Заводской номер: 3509-00158 Количество на модель: 1
3509-00158
1
13

Номер детали на чертеже:

13

Водовыпускная труба воздушного компрессора

Заводской номер: 3509-00157 Количество на модель: 1
3509-00157
1
14

Номер детали на чертеже:

14

Штуцер быстрого соединения

Заводской номер: 3287273 Количество на модель: 1
3287273
1
15

Номер детали на чертеже:

15

Штуцер быстрого соединения

Заводской номер: 3287274 Количество на модель: 2
3287274
2
16

Номер детали на чертеже:

16

Шестигранный фланцевый болт

Заводской номер: C3913372 Количество на модель: 1
C3913372
1
17

Номер детали на чертеже:

17

Шестигранный болт с фланцем

Заводской номер: C3903990 Количество на модель: 1
C3903990
1
18

Номер детали на чертеже:

18

Зажим

Заводской номер: C4935910 Количество на модель: 1
C4935910
1
19

Номер детали на чертеже:

19

Зажим

Заводской номер: C4935911 Количество на модель: 1
C4935911
1
20

Номер детали на чертеже:

20

Монтажная прокладка

Заводской номер: 68368B Количество на модель: 1
68368B
1
