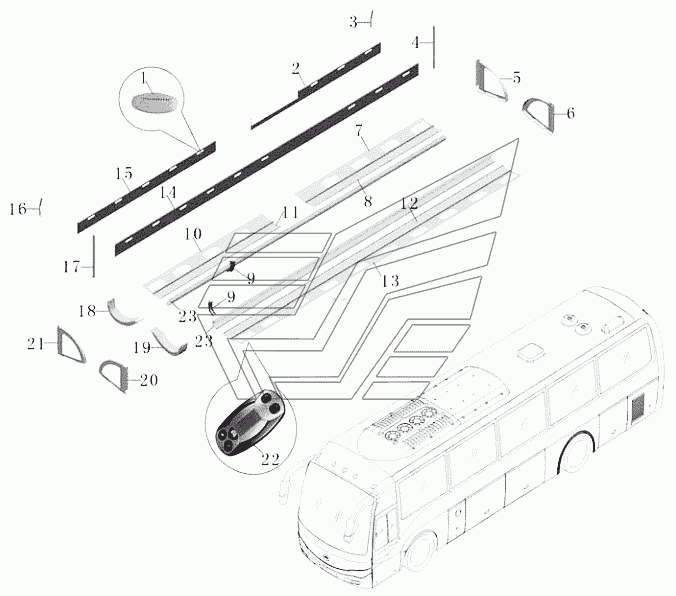

Выход воздуха багажника в сборе Автобус ZK6899HA. Каталог 2008г.

Сборка перегородки и диспенсера Автобус ZK6899HA Внутренняя отделка в сборе Автобус ZK6899HA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Воздуховод регулируемый овальный

Заводской номер: 8111-00585C Количество на модель: 18
8111-00585C
18
2

Номер детали на чертеже:

2

Плита правого воздуховода

Заводской номер: 5802-04216 Количество на модель: 1
5802-04216
1
3

Номер детали на чертеже:

3

Пакер потолочной прижимной полосы задний

Заводской номер: 5802-02155C Количество на модель: 3
5802-02155C
3
4

Номер детали на чертеже:

4

Задний пакер плиты воздуховода

Заводской номер: 5802-02157C Количество на модель: 3
5802-02157C
3
5

Номер детали на чертеже:

5

Уплотнительная плита воздуховода правая задняя

Заводской номер: 5802-02160 Количество на модель: 1
5802-02160
1
6

Номер детали на чертеже:

6

Уплотнительная плита воздуховода левая задняя

Заводской номер: 5802-02161 Количество на модель: 1
5802-02161
1
7

Номер детали на чертеже:

7

Основание багажника правый в сборе 2

Заводской номер: 5804-03255 Количество на модель: 1
5804-03255
1
8

Номер детали на чертеже:

8

Основание багажника правый в сборе 1

Заводской номер: 5804-03253 Количество на модель: 1
5804-03253
1
9

Номер детали на чертеже:

9

Ножки багажника, серебрянный цвет

Заводской номер: 5804-02442C Количество на модель: 15
5804-02442C
15
10

Номер детали на чертеже:

10

Основание багажника правый в сборе 2

Заводской номер: 5804-03256 Количество на модель: 1
5804-03256
1
11

Номер детали на чертеже:

11

Основание багажника правый в сборе 1

Заводской номер: 5804-03254 Количество на модель: 1
5804-03254
1
12

Номер детали на чертеже:

12

Основание багажника правый в сборе 2

Заводской номер: 5804-02484 Количество на модель: 1
5804-02484
1
13

Номер детали на чертеже:

13

Основание багажника правый в сборе 1

Заводской номер: 5804-02483 Количество на модель: 1
5804-02483
1
14

Номер детали на чертеже:

14

Плита левого воздуховода

Заводской номер: 5802-02541 Количество на модель: 1
5802-02541
1
15

Номер детали на чертеже:

15

Плита правого воздуховода

Заводской номер: 5802-04215 Количество на модель: 1
5802-04215
1
16

Номер детали на чертеже:

16

Пакер потолочной прижимной полосы передний

Заводской номер: 5802-02154C Количество на модель: 3
5802-02154C
3
17

Номер детали на чертеже:

17

Пакер плиты воздуховода передний

Заводской номер: 5802-02156C Количество на модель: 3
5802-02156C
3
18

Номер детали на чертеже:

18

Пакер багажника правый передний

Заводской номер: 5804-02313C Количество на модель: 3
5804-02313C
3
19

Номер детали на чертеже:

19

Пакер багажника левый передний

Заводской номер: 5804-02312C Количество на модель: 3
5804-02312C
3
20

Номер детали на чертеже:

20

Уплотнительная плита воздуховода левая передняя

Заводской номер: 5802-02158 Количество на модель: 1
5802-02158
1
21

Номер детали на чертеже:

21

Уплотнительная плита воздуховода правая передняя

Заводской номер: 5802-02159 Количество на модель: 1
5802-02159
1
22

Номер детали на чертеже:

22

Выход воздуха

Заводской номер: 8111-00464C Количество на модель: 18
8111-00464C
18
23

Номер детали на чертеже:

23

Корпус фонари багажника

Заводской номер: 9109-00572C Количество на модель: 2
9109-00572C
2
