Второй вал в сборе 1701-03813 Автобус ZK6852HG. Каталог 2010г.

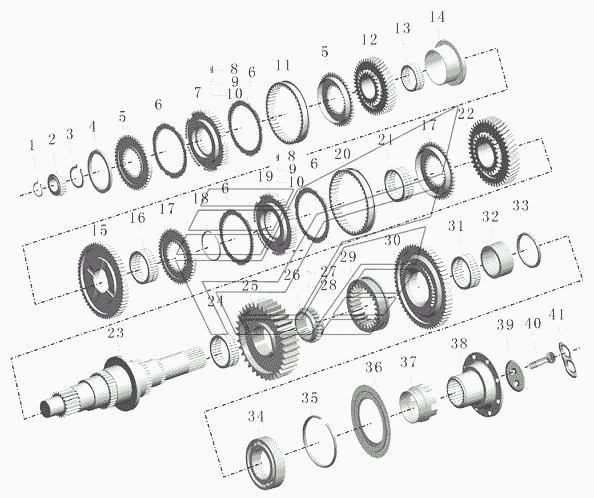

Корпус коробки переключения передач в сборе 1701-03813 Автобус ZK6852HG Передняя концевая крышка, Первый вал, промежуточный вал, вал заднего хода в сборе 1701-03813 Автобус ZK6852HG

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Упругая манжета для вала QJ805

Заводской номер: 1701-00907 Количество на модель: 1

1701-00907

1

2

Номер детали на чертеже:

2

Передний подшипник вторичного вала QJ805

Заводской номер: 1701-00525 Количество на модель: 1

1701-00525

1

3

Номер детали на чертеже:

3

Зажимная пружина передней оси вторичного вала 4-ой и 5-ой передач

Заводской номер: 1703-01901 Количество на модель: 1

1703-01901

1

4

Номер детали на чертеже:

4

Регульрованная подкладка

Заводской номер: 1763-01015 Количество на модель: 1

1763-01015

1

5

Номер детали на чертеже:

5

Коническая ступица 3 и 4 передачи QJ805 1280 003 059 S

Заводской номер: 1701-00175 Количество на модель: 2

1701-00175

2

6

Номер детали на чертеже:

6

Синхронное кольцо 1268 903 196(s)

Заводской номер: 1701-00391 Количество на модель: 4

1701-00391

4

7

Номер детали на чертеже:

7

Основание синхронной шестерни 1292 304 041 QJ805

Заводской номер: 1701-00682 Количество на модель: 1

1701-00682

1

8

Номер детали на чертеже:

8

Синхронный толкач 1240 304 278 общепринятый для коробки передачQJ

Заводской номер: 1701-00668 Количество на модель: 9

1701-00668

9

9

Номер детали на чертеже:

9

Внутреняя пружина толкача

Заводской номер: 1708-00020 Количество на модель: 9

1708-00020

9

10

Номер детали на чертеже:

10

Внешняя пружина толкача

Заводской номер: 1708-00019 Количество на модель: 9

1708-00019

9

11

Номер детали на чертеже:

11

Синхронная скользящая рубашка 4 и 5 передачи

Заводской номер: 1701-00393 Количество на модель: 1

1701-00393

1

12

Номер детали на чертеже:

12

Шестерня 5 передачи вторичного вала QJ805

Заводской номер: 1702-00014 Количество на модель: 1

1702-00014

1

13

Номер детали на чертеже:

13

Игольчатый подшипник пятой передачи QJ805 1280 003 062 S

Заводской номер: 1701-00521 Количество на модель: 1

1701-00521

1

14

Номер детали на чертеже:

14

Бегунок подшипника вторичного вала

Заводской номер: 1763-00796 Количество на модель: 1

1763-00796

1

15

Номер детали на чертеже:

15

Шестерня 3 передачи вторичного вала

Заводской номер: 1763-00283 Количество на модель: 1

1763-00283

1

16

Номер детали на чертеже:

16

Игольчатый подшипник третьей передачи

Заводской номер: 1701-00494 Количество на модель: 1

1701-00494

1

17

Номер детали на чертеже:

17

Коническая ступица 3 и 4 передачи 1268 903 196(s)

Заводской номер: 1701-00185 Количество на модель: 1

1701-00185

1

18

Номер детали на чертеже:

18

Шайба регулировочная кпп №1

Заводской номер: 1763-00568 Количество на модель: 1

1763-00568

1

19

Номер детали на чертеже:

19

Основание шестерни 2 и 3 передачи QJ805 1280 003 059 S

Заводской номер: 1701-00321 Количество на модель: 1

1701-00321

1

20

Номер детали на чертеже:

20

Синхронная скользящая рубашка 2 и 3 передачи QJ805

Заводской номер: 1701-00685 Количество на модель: 1

1701-00685

1

21

Номер детали на чертеже:

21

Игольчатый подшипник третьей передачи QJ805 1280 003 063 S

Заводской номер: 1701-00522 Количество на модель: 1

1701-00522

1

22

Номер детали на чертеже:

22

Шестерня второй передачи вторичного вала

Заводской номер: 1763-00301 Количество на модель: 1

1763-00301

1

23

Номер детали на чертеже:

23

Вторичный вал

Заводской номер: 1701-00524 Количество на модель: 1

1701-00524

1

24

Номер детали на чертеже:

24

Игольчатый подшипник шестерни 1 передачи QJ1205

Заводской номер: 1701-01474 Количество на модель: 1

1701-01474

1

25

Номер детали на чертеже:

25

Шестерня первой передачи второго вала 1280 304 055 QJ805

Заводской номер: 1701-00687 Количество на модель: 1

1701-00687

1

26

Номер детали на чертеже:

26

Основание шестерни зацепления 1292 304 026 QJ805

Заводской номер: 1701-00688 Количество на модель: 1

1701-00688

1

27

Номер детали на чертеже:

27

Стальной шар QJ

Заводской номер: 1763-00526 Количество на модель: 1

1763-00526

1

28

Номер детали на чертеже:

28

Установочная пружина

Заводской номер: 1702-00088 Количество на модель: 1

1702-00088

1

29

Номер детали на чертеже:

29

Скользящая рубашка первой и задней передачи ZF40E/ZF40H

Заводской номер: 1701-00689 Количество на модель: 1

1701-00689

1

30

Номер детали на чертеже:

30

Шестерня задней передачи 1280 304 017 QJ805

Заводской номер: 1701-00690 Количество на модель: 1

1701-00690

1

31

Номер детали на чертеже:

31

Подшипник 2 передачи QJ805 1280 003 098(B)

Заводской номер: 1701-00504 Количество на модель: 1

1701-00504

1

32

Номер детали на чертеже:

32

Гнездо подшипника шестерни задней передачи вторичного вала QJ805

Заводской номер: 1702-00012 Количество на модель: 1

1702-00012

1

33

Номер детали на чертеже:

33

Сепаратор QJ

Заводской номер: 1763-00527 Количество на модель: 1

1763-00527

1

34

Номер детали на чертеже:

34

Задний подшипник второго вала 50314 1268 903 196 S

Заводской номер: 1701-00401 Количество на модель: 1

1701-00401

1

35

Номер детали на чертеже:

35

Стопорное кольцо подшипника первого вала 0630 503 020

Заводской номер: 1701-00691 Количество на модель: 1

1701-00691

1

36

Номер детали на чертеже:

36

Маслодержатель

Заводской номер: 1009-00063 Количество на модель: 1

1009-00063

1

37

Номер детали на чертеже:

37

Кольцо индукции одометра

Заводской номер: 1764-00197 Количество на модель: 1

1764-00197

1

38

Номер детали на чертеже:

38

Венчик на вале вывода

Заводской номер: 1701-00173 Количество на модель: 1

1701-00173

1

39

Номер детали на чертеже:

39

Упор конца вала

Заводской номер: 1763-00748 Количество на модель: 1

1763-00748

1

40

Номер детали на чертеже:

40

Болт

Заводской номер: Q150B1230TF2 Количество на модель: 2

Q150B1230TF2

2

41

Номер детали на чертеже:

41

Контрпластинка вала

Заводской номер: 1701-00900 Количество на модель: 1

1701-00900

1
