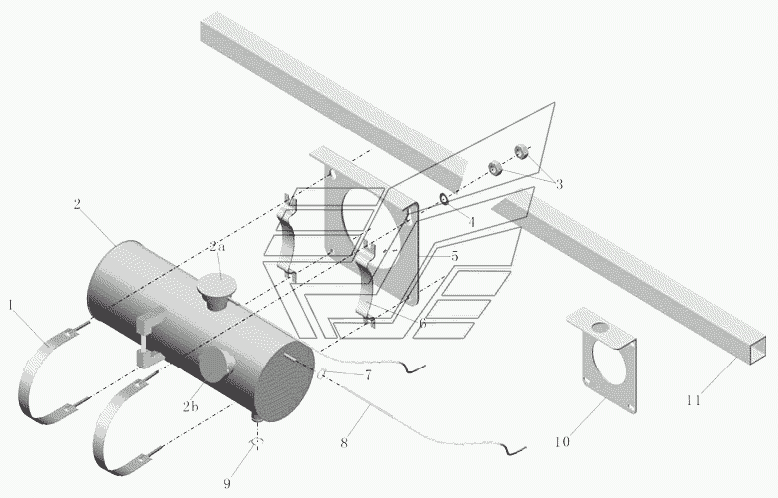

Схема монтажа расширительного водного бака (левая сторона) PD30-1311-02 Автобус ZK6852HG. Каталог 2010г.

Монтаж трубопровода охлаждения (ISDE185 41) PD30-1303-03 Автобус ZK6852HG Сцепление Sachs GMF395 в сборе PD22-1601-02 Автобус ZK6852HG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
10
9
8
7
6
5
4
3
2b
2a
2
11

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Соединительная плита вспомогательного водного бака

Заводской номер: 1311-00795 Количество на модель: 2
1311-00795
2

Номер детали на чертеже:

Кронштейн бокса управления вспомогательным пуском

Заводской номер: 5608-00742 Количество на модель: 1
5608-00742
1

Номер детали на чертеже:

Хомут

Заводской номер: 9401-00100 Количество на модель: 1
9401-00100
1

Номер детали на чертеже:

Резиновая трубка расширительного водного бака

Заводской номер: 1303-02783 Количество на модель:
1303-02783

Номер детали на чертеже:

Хомут GEMI

Заводской номер: 9401-00008 Количество на модель: 3
9401-00008
3

Номер детали на чертеже:

Основание вспомогательного водного бака

Заводской номер: 1311-00230 Количество на модель: 2
1311-00230
2

Номер детали на чертеже:

Кронштейн вспомогательного водного бака

Заводской номер: 1311-00659 Количество на модель: 1
1311-00659
1

Номер детали на чертеже:

Плоская шайба

Заводской номер: Q40108D3 Количество на модель: 4
Q40108D3
4

Номер детали на чертеже:

Шестигранние гайки

Заводской номер: Q340B08T2D3 Количество на модель: 8
Q340B08T2D3
8

Номер детали на чертеже:

Крышка уплотнительная

Заводской номер: 1311-00630 Количество на модель: 1
1311-00630
1

Номер детали на чертеже:

Крышка давления

Заводской номер: 1311-00629 Количество на модель: 1
1311-00629
1

Номер детали на чертеже:

Бачек расширительный в сборе

Заводской номер: 1311-00416 Количество на модель: 1
1311-00416
1

Номер детали на чертеже:

Профиль для монтажа упорки вспомогательного бака

Заводской номер: 1311-00638 Количество на модель: 1
1311-00638
1
