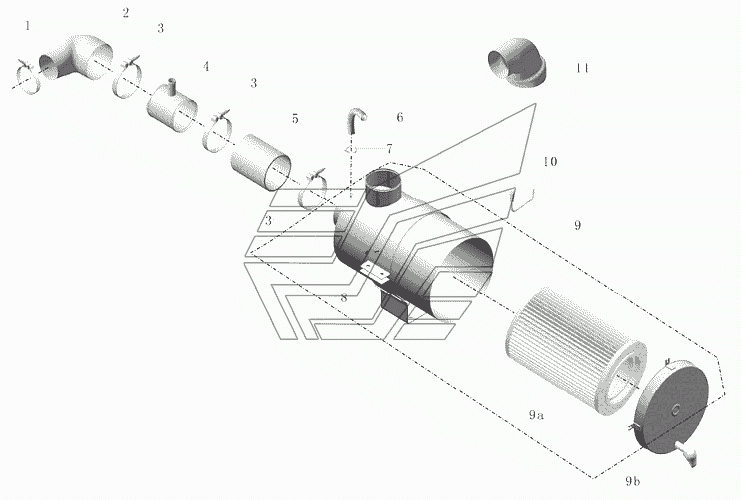

Схема монтажа воздушного фильтра и впускного трубопровода (ISDE185-41) PD30-1109-03 Автобус ZK6852HG. Каталог 2010г.

Монтаж трубопровода маслопитания (ISDE230-30) PD30-1104-03 Автобус ZK6852HG Монтаж итеркулера и трубопровода (ISDE185 41) PD30-1119-03 Автобус ZK6852HG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
10
9b
9a
9
8
7
6
5
4
3
2
11

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

T-образный охватывающий хомут

Заводской номер: 1109-00149 Количество на модель: 3
1109-00149
3

Номер детали на чертеже:

Пакет механического датчика разрежения воздушного фильтра

Заводской номер: 1109-01430 Количество на модель: 1
1109-01430
1

Номер детали на чертеже:

Нижняя крышка воздушного фильтра, a685

Заводской номер: 1109-01823 Количество на модель: 1
1109-01823
1

Номер детали на чертеже:

Фильтропакет, a685

Заводской номер: 1109-01822 Количество на модель: 1
1109-01822
1

Номер детали на чертеже:

Элемент фильтра воздушного

Заводской номер: 1109-01568 Количество на модель: 1
1109-01568
1

Номер детали на чертеже:

Установочный хомут воздушного фильтра

Заводской номер: 1109-03579 Количество на модель: 1
1109-03579
1

Номер детали на чертеже:

Хомут

Заводской номер: 9401-00100 Количество на модель: 2
9401-00100
2

Номер детали на чертеже:

Специальная резиновая трубка для отопления

Заводской номер: 9108-00062 Количество на модель:
9108-00062

Номер детали на чертеже:

Выпускная резиновая трубка воздушного фильтра

Заводской номер: 1109-01173 Количество на модель: 1
1109-01173
1

Номер детали на чертеже:

Стальная труба впуска воздуха

Заводской номер: 1109-03570 Количество на модель: 1
1109-03570
1

Номер детали на чертеже:

Т-образный хомут

Заводской номер: 1109-00138 Количество на модель: 3
1109-00138
3

Номер детали на чертеже:

Трубка резиновая впускная для воздухоочистители

Заводской номер: 1109-03021 Количество на модель: 1
1109-03021
1

Номер детали на чертеже:

Труба резиновая впускная нагнетатели

Заводской номер: 1109-03672 Количество на модель: 1
1109-03672
1
