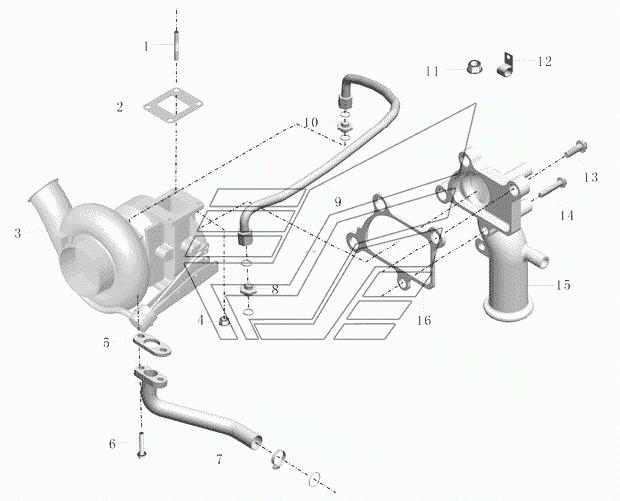

Нагнетатель и соединительный трубопровод 1000-02489 Автобус ZK6852HG. Каталог 2010г.

Элементы впускной и выпускной трубы 1000-02489 Автобус ZK6852HG Группа коромысел клапана 1000-02489 Автобус ZK6852HG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт с двойной головкой

Заводской номер: C3934178 Количество на модель: 4
C3934178
4
2

Номер детали на чертеже:

2

Прокладка нагнетатели

Заводской номер: 1118-00737 Количество на модель: 1
1118-00737
1
3

Номер детали на чертеже:

3

Нагнетатель

Заводской номер: 1118-00738 Количество на модель: 1
1118-00738
1
4

Номер детали на чертеже:

4

Гайка шестигранный с фланцем

Заводской номер: C3929777 Количество на модель: 4
C3929777
4
5

Номер детали на чертеже:

5

Прокладка возвратной трубки нагнетатели

Заводской номер: 1118-00808 Количество на модель: 1
1118-00808
1
6

Номер детали на чертеже:

6

Шестигранный болт с фланцем

Заводской номер: C3913638 Количество на модель: 2
C3913638
2
7

Номер детали на чертеже:

7

Возвратная трубка нагнетатели

Заводской номер: 1118-00739 Количество на модель: 1
1118-00739
1
8

Номер детали на чертеже:

8

Прямое соединение

Заводской номер: C3932445 Количество на модель: 1
C3932445
1
9

Номер детали на чертеже:

9

Набор шлангов

Заводской номер: 1118-00809 Количество на модель: 1
1118-00809
1
10

Номер детали на чертеже:

10

Штуцер

Заводской номер: C4940183 Количество на модель: 1
C4940183
1
11

Номер детали на чертеже:

11

Шестигранная фланцевая гайка

Заводской номер: C3093828 Количество на модель: 1
C3093828
1
12

Номер детали на чертеже:

12

Зажим

Заводской номер: C4935913 Количество на модель: 1
C4935913
1
13

Номер детали на чертеже:

13

Болт шестигранный с фланцем

Заводской номер: C4898482 Количество на модель: 3
C4898482
3
14

Номер детали на чертеже:

14

Болт шестигранный с фланцем

Заводской номер: C4898483 Количество на модель: 1
C4898483
1
15

Номер детали на чертеже:

15

Выпускный угольник

Заводской номер: 1008-00662 Количество на модель: 1
1008-00662
1
16

Номер детали на чертеже:

16

Уплотняющая прокладка выпускного изгиба

Заводской номер: 1008-00663 Количество на модель: 1
1008-00663
1
