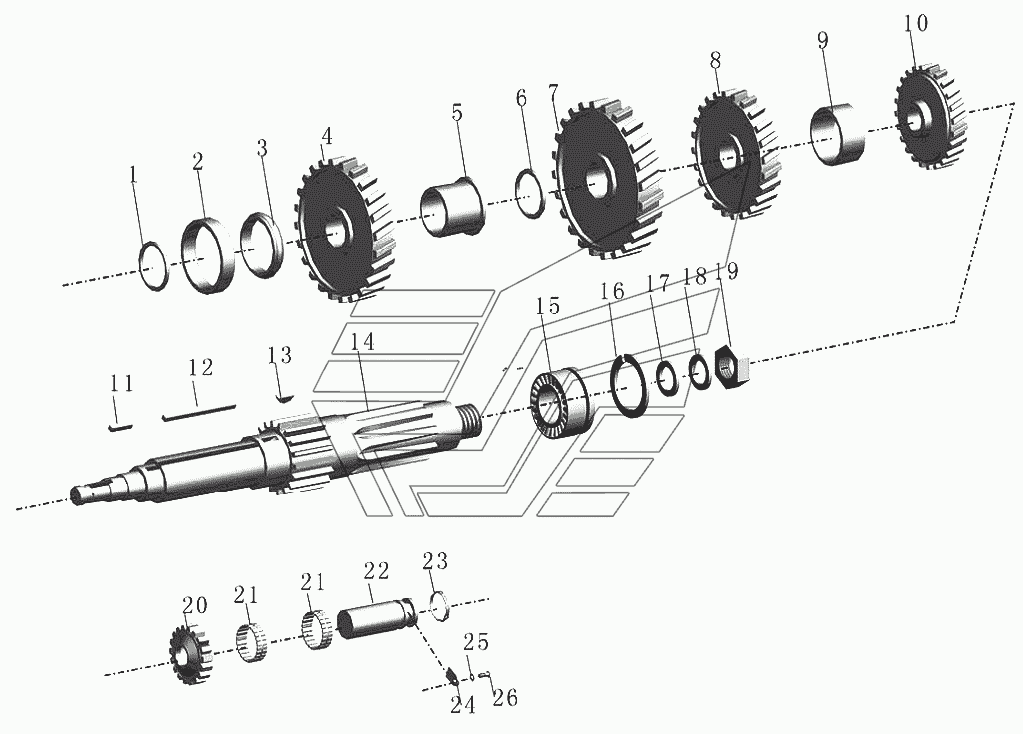

Вал заднего хода промежуточного вала КПП и шестерня Автобус ZK6737D. Каталог 2008г.

Картер сцепления КПП Автобус ZK6737D Вторичный вал КПП и шестерня Автобус ZK6737D

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Осевая пружинная манжета

Заводской номер: Q43140 Количество на модель: 1

Q43140

1

2

Номер детали на чертеже:

2

Передний роликовый подшипник премежуточного вала

Заводской номер: 1701-01199 Количество на модель: 1

1701-01199

1

3

Номер детали на чертеже:

3

Упорная прокладка шестерен постоянного зацепления

Заводской номер: 1701-00344 Количество на модель: 1

1701-00344

1

4

Номер детали на чертеже:

4

Шестерня постоянного зацепления премежуточного вала

Заводской номер: 1762-00112 Количество на модель: 1

1762-00112

1

5

Номер детали на чертеже:

5

Распорная втулка шестерни передачи 6 промежуточного вала

Заводской номер: 1701-00343 Количество на модель: 1

1701-00343

1

6

Номер детали на чертеже:

6

Стопорное кольцо шестерни передачи 4 промежуточного вала

Заводской номер: 1701-00342 Количество на модель: 2

1701-00342

2

7

Номер детали на чертеже:

7

Шестерня передачи 6 промежуточного вала

Заводской номер: 1762-00113 Количество на модель: 1

1762-00113

1

8

Номер детали на чертеже:

8

Шестерня передачи 4 промежуточного вала

Заводской номер: 1762-00114 Количество на модель: 1

1762-00114

1

9

Номер детали на чертеже:

9

Распорная втулка

Заводской номер: 1701-00340 Количество на модель: 1

1701-00340

1

10

Номер детали на чертеже:

10

Шестерня передачи 3 промежуточного вала

Заводской номер: 1762-00115 Количество на модель: 1

1762-00115

1

11

Номер детали на чертеже:

11

Шпонка

Заводской номер: 1701-00339 Количество на модель: 1

1701-00339

1

12

Номер детали на чертеже:

12

Шпонка

Заводской номер: 1701-00338 Количество на модель: 1

1701-00338

1

13

Номер детали на чертеже:

13

Сегментная шпонка

Заводской номер: Q5501038 Количество на модель: 1

Q5501038

1

14

Номер детали на чертеже:

14

Промежуточный вал кпп

Заводской номер: 1762-00111 Количество на модель: 1

1762-00111

1

15

Номер детали на чертеже:

15

Задний роликовый подшипник промежуточного вала

Заводской номер: 1701-01198 Количество на модель: 1

1701-01198

1

16

Номер детали на чертеже:

16

Осевая пружинная манжета

Заводской номер: 1701-01438 Количество на модель: 1

1701-01438

1

17

Номер детали на чертеже:

17

Шайба стопорной гайки

Заводской номер: 1701-00336 Количество на модель: 1

1701-00336

1

18

Номер детали на чертеже:

18

Пластина-замок стопорной гайки

Заводской номер: 1700К1-144 Количество на модель: 1

1700К1-144

1

19

Номер детали на чертеже:

19

Стопорная гайка

Заводской номер: 1701-00334 Количество на модель: 1

1701-00334

1

20

Номер детали на чертеже:

20

Шестерни передачи заднего хода

Заводской номер: 1701-00364 Количество на модель: 1

1701-00364

1

21

Номер детали на чертеже:

21

Игольчатый подшипник шестерни передачи заднего хода

Заводской номер: 1701-00333 Количество на модель: 2

1701-00333

2

22

Номер детали на чертеже:

22

Вал передачи заднего хода

Заводской номер: 1701-00363 Количество на модель: 1

1701-00363

1

23

Номер детали на чертеже:

23

О-образное уплотнительное кольцо

Заводской номер: 1701-00332 Количество на модель: 1

1701-00332

1

24

Номер детали на чертеже:

24

Пластина-замок вала передачи заднего хода

Заводской номер: 1701-00331 Количество на модель: 1

1701-00331

1

25

Номер детали на чертеже:

25

Пружинная шайба

Заводской номер: 9401-Q40310KL Количество на модель:

9401-Q40310KL

26

Номер детали на чертеже:

26

Шестиугольной болт

Заводской номер: 9401-Q150B102048KL Количество на модель:

9401-Q150B102048KL
