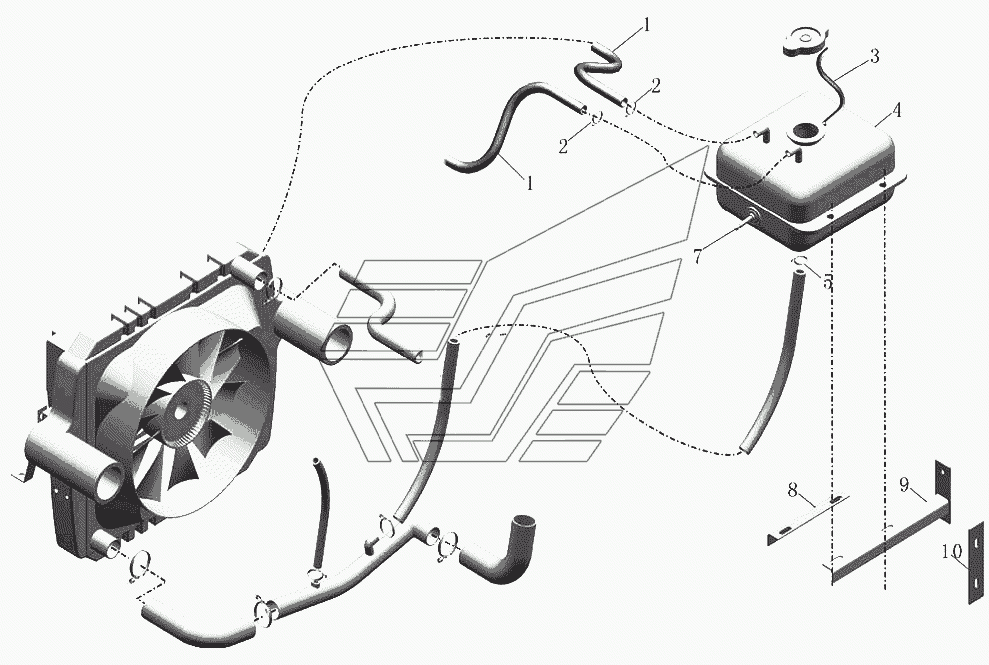

Установка расширительного бака Автобус ZK6737D. Каталог 2008г.

Трубопроводы жидкости и их расположение в сборе Автобус ZK6737D Впускная система двигателя Автобус ZK6737D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг

Заводской номер: 1303-00057 Количество на модель: 1
1303-00057
1
2

Номер детали на чертеже:

2

Хомут GEMI

Заводской номер: 9401-00008 Количество на модель: 4
9401-00008
4
3

Номер детали на чертеже:

3

Перепускная трубка

Заводской номер: 9108-00013 Количество на модель:
9108-00013
4

Номер детали на чертеже:

4

Расширительный бак в сборе

Заводской номер: 1300-00468 Количество на модель: 1
1300-00468
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: 9401-00007 Количество на модель: 1
9401-00007
1
6

Номер детали на чертеже:

6

Специальная резиновая трубка для отопления

Заводской номер: 9108-00062 Количество на модель:
9108-00062
7

Номер детали на чертеже:

7

Выключатель аварийного сиглала ОЖ M14x1.5

Заводской номер: 3825-00002 Количество на модель: 1
3825-00002
1
8

Номер детали на чертеже:

8

Кронштейн 1 расширительного бака

Заводской номер: 1300-00503 Количество на модель: 2
1300-00503
2
9

Номер детали на чертеже:

9

Кронштейн 2 расширительного бака

Заводской номер: 1300-00504 Количество на модель: 1
1300-00504
1
10

Номер детали на чертеже:

10

Прокладка кронштейна расширительного бака

Заводской номер: 1300-00502 Количество на модель: 1
1300-00502
1
