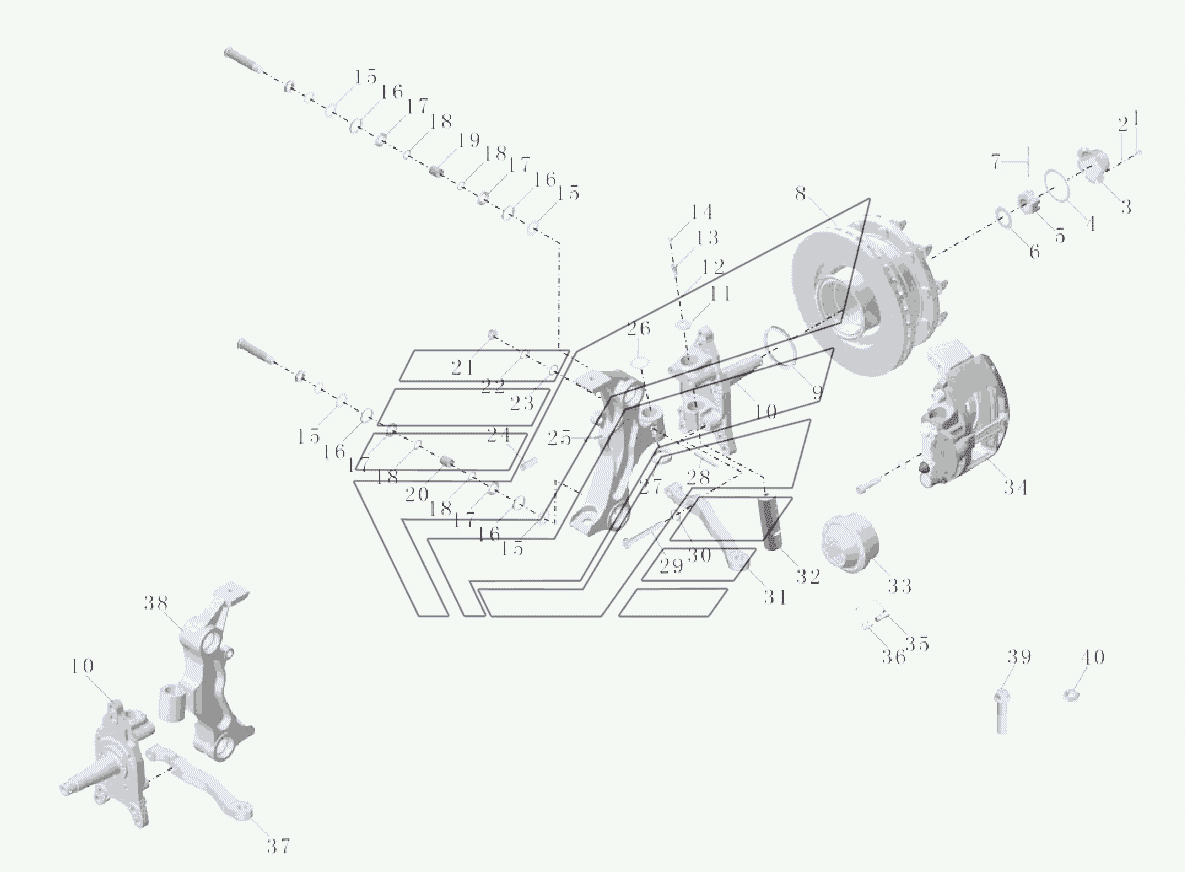

3000-00747 Рама в сборе AID75A-02 Автобус ZK6121HQ. Каталог 2012г.

2905-00491 Амортизатор в сборе S45X170GG Автобус ZK6121HQ 3503-000 Тормозной диск передней ступицы в сборе 7.5T/ABS/22.5 Автобус ZK6121HQ

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

18

18

18

18

18

18

18

19

20

21

22

23

24

25

26

26

26

26

26

26

26

26

27

28

29

30

31

32

33

33

34

35

36

37

38

39

40

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шестигранный болт фланца

Заводской номер: Q150B0814T1D3 Количество на модель: 12

Q150B0814T1D3

12

2

Номер детали на чертеже:

2

Пружинная шайба

Заводской номер: Q40308D3 Количество на модель: 12

Q40308D3

12

3

Номер детали на чертеже:

3

Покрытие передней ступицы

Заводской номер: 3001-01112 Количество на модель: 2

3001-01112

2

4

Номер детали на чертеже:

4

Бумажная прокладка

Заводской номер: 3001-00410 Количество на модель: 2

3001-00410

2

5

Номер детали на чертеже:

5

Контргайка

Заводской номер: 3001-00411 Количество на модель: 2

3001-00411

2

6

Номер детали на чертеже:

6

Ограничительная скоба для снижения износа

Заводской номер: 3001-00406 Количество на модель: 2

3001-00406

2

7

Номер детали на чертеже:

7

Шплинт

Заводской номер: Q5008070EC Количество на модель: 2

Q5008070EC

2

8

Номер детали на чертеже:

8

Тормозной диск передней ступицы в сборе

Заводской номер: 3503-00022 Количество на модель: 2

3503-00022

2

9

Номер детали на чертеже:

9

Кольцо гнезда переднего сальника

Заводской номер: 3001-00432 Количество на модель: 2

3001-00432

2

10

Номер детали на чертеже:

10

Комплект рулевого кулака

Заводской номер: 3001-00414 Количество на модель: 2

3001-00414

2

11

Номер детали на чертеже:

11

Пробка главного штифта

Заводской номер: 3001-00428 Количество на модель: 4

3001-00428

4

12

Номер детали на чертеже:

12

Плоская шайба

Заводской номер: 3001-00885 Количество на модель: 4

3001-00885

4

13

Номер детали на чертеже:

13

Болт

Заводской номер: 3001-00399 Количество на модель: 4

3001-00399

4

14

Номер детали на чертеже:

14

Сопло смазки с изогнутой шейкой

Заводской номер: Q701B70EC Количество на модель: 8

Q701B70EC

8

15

Номер детали на чертеже:

15

Упорное кольцо

Заводской номер: 3001-00468 Количество на модель: 8

3001-00468

8

16

Номер детали на чертеже:

16

Манжета опорного рычага

Заводской номер: 3001-00462 Количество на модель: 8

3001-00462

8

17

Номер детали на чертеже:

17

Конический роликовый подшипник

Заводской номер: 9401-02732 Количество на модель: 8

9401-02732

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-01191 Количество на модель: 8

3001-01191

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-01193 Количество на модель: 8

3001-01193

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-01018 Количество на модель: 8

3001-01018

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-00463 Количество на модель: 8

3001-00463

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-00464 Количество на модель: 8

3001-00464

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-01192 Количество на модель: 8

3001-01192

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-01194 Количество на модель: 8

3001-01194

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-00466 Количество на модель: 8

3001-00466

8

18

Номер детали на чертеже:

18

Прокладка регулирования

Заводской номер: 3001-00465 Количество на модель: 8

3001-00465

8

19

Номер детали на чертеже:

19

Изоляционный кожух

Заводской номер: 3001-00751 Количество на модель: 2

3001-00751

2

20

Номер детали на чертеже:

20

Изоляционный кожух

Заводской номер: 3001-00461 Количество на модель: 2

3001-00461

2

21

Номер детали на чертеже:

21

Шестигранная гайка типа 1

Заводской номер: Q341B14T2D3 Количество на модель: 2

Q341B14T2D3

2

22

Номер детали на чертеже:

22

Пружинная шайба

Заводской номер: Q40514D3 Количество на модель: 2

Q40514D3

2

23

Номер детали на чертеже:

23

Плоская шайба

Заводской номер: Q40114D3 Количество на модель: 2

Q40114D3

2

24

Номер детали на чертеже:

24

Рулевой упорный болт

Заводской номер: 3001-00831 Количество на модель: 2

3001-00831

2

25

Номер детали на чертеже:

25

Левый опорный рычаг

Заводской номер: 3001-00541 Количество на модель: 1

3001-00541

1

26

Номер детали на чертеже:

26

Регулирующая прокладка рулевого кулака

Заводской номер: 3001-00423 Количество на модель: 2

3001-00423

2

26

Номер детали на чертеже:

26

Регулирующая прокладка рулевого кулака

Заводской номер: 3001-00424 Количество на модель: 2

3001-00424

2

26

Номер детали на чертеже:

26

Регулирующая прокладка рулевого кулака

Заводской номер: 3001-00420 Количество на модель: 2

3001-00420

2

26

Номер детали на чертеже:

26

Регулирующая прокладка рулевого кулака

Заводской номер: 3001-00421 Количество на модель: 2

3001-00421

2

26

Номер детали на чертеже:

26

Регулирующая прокладка рулевого кулака

Заводской номер: 3001-00427 Количество на модель: 2

3001-00427

2

26

Номер детали на чертеже:

26

Регулирующая прокладка рулевого кулака

Заводской номер: 3001-00422 Количество на модель: 2

3001-00422

2

26

Номер детали на чертеже:

26

Регулирующая прокладка рулевого кулака

Заводской номер: 3001-00425 Количество на модель: 2

3001-00425

2

26

Номер детали на чертеже:

26

Регулирующая прокладка рулевого кулака

Заводской номер: 3001-00426 Количество на модель: 2

3001-00426

2

27

Номер детали на чертеже:

27

Комплект упорного подшипника

Заводской номер: 3001-00419 Количество на модель: 2

3001-00419

2

28

Номер детали на чертеже:

28

Клинообразный упорный штифт

Заводской номер: 3001-00418 Количество на модель: 2

3001-00418

2

29

Номер детали на чертеже:

29

Шестигранный болт фланца

Заводской номер: Q151B2090TD3 Количество на модель: 4

Q151B2090TD3

4

30

Номер детали на чертеже:

30

Тяжелая шайба пружины

Заводской номер: Q40520D3 Количество на модель: 8

Q40520D3

8

31

Номер детали на чертеже:

31

Рычаг левой поперечной тяги

Заводской номер: 3001-00543 Количество на модель: 1

3001-00543

1

32

Номер детали на чертеже:

32

Главный штифт

Заводской номер: 3001-01202 Количество на модель: 2

3001-01202

2

33

Номер детали на чертеже:

33

Передняя левая тормозная камера в сборе

Заводской номер: 3519-00610 Количество на модель: 1

3519-00610

1

33

Номер детали на чертеже:

33

Передняя правая тормозная камера в сборе

Заводской номер: 3519-00611 Количество на модель: 1

3519-00611

1

34

Номер детали на чертеже:

34

Дисковой тормоз

Заводской номер: 3501-00791 Количество на модель: 2

3501-00791

2

35

Номер детали на чертеже:

35

Датчик в сборе

Заводской номер: 3550-00182 Количество на модель: 2

3550-00182

2

36

Номер детали на чертеже:

36

Эластическая зажимная втулка

Заводской номер: 3550-00183 Количество на модель: 2

3550-00183

2

37

Номер детали на чертеже:

37

Рычаг правой поперечной тяги

Заводской номер: 3001-00544 Количество на модель: 1

3001-00544

1

38

Номер детали на чертеже:

38

Правый опорный рычаг

Заводской номер: 3001-00542 Количество на модель: 1

3001-00542

1

39

Номер детали на чертеже:

39

Винт с внутренней шестигранью и круглой

Заводской номер: 3501-00121 Количество на модель: 8

3501-00121

8

40

Номер детали на чертеже:

40

Шестиугольная гайка

Заводской номер: 3001-01050 Количество на модель: 2

3001-01050

2
