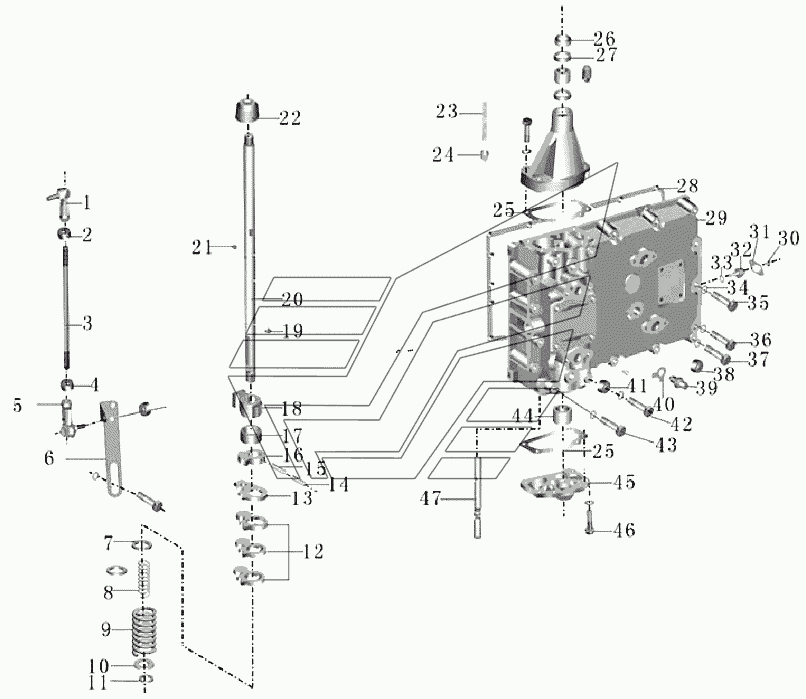

1701-00024A Верхняя крышка и вал переключения в сборе Автобус ZK6119HA-3. Каталог 2008г.

1701-00024A Механизм вилки переключения передач в сборе Автобус ZK6119HA-3 PB21-1703-02 Механизм управления коробкой передач Автобус ZK6119HA-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шаровой стык упорного рычага

Заводской номер: 1766-00109 Количество на модель: 1

1766-00109

1

2

Номер детали на чертеже:

2

Гайка

Заводской номер: 637006091 Количество на модель: 1

637006091

1

3

Номер детали на чертеже:

3

Упорный рычаг QJ805

Заводской номер: 1702-00021 Количество на модель: 1

1702-00021

1

4

Номер детали на чертеже:

4

Гайка упорного рычага

Заводской номер: 637006027 Количество на модель: 1

637006027

1

5

Номер детали на чертеже:

5

Наконечник упорного рычага

Заводской номер: 1766-00108 Количество на модель: 1

1766-00108

1

6

Номер детали на чертеже:

6

Упорная плита

Заводской номер: 1238307518 Количество на модель: 1

1238307518

1

7

Номер детали на чертеже:

7

Гнездо большой пружины

Заводской номер: 730104083 Количество на модель: 1

730104083

1

8

Номер детали на чертеже:

8

Возвратная маленькая пружина

Заводской номер: 1701-00499 Количество на модель: 1

1701-00499

1

9

Номер детали на чертеже:

9

Возвратная большая пружина 1268 903 196 (S)

Заводской номер: 1701-00500 Количество на модель: 1

1701-00500

1

10

Номер детали на чертеже:

10

Бегунок маленькой пружины

Заводской номер: 730001156 Количество на модель: 1

730001156

1

11

Номер детали на чертеже:

11

V-образное борткольцо

Заводской номер: 638532138 Количество на модель: 1

638532138

1

12

Номер детали на чертеже:

12

ШШ*ШВ6-90 Приводная плита переключения S6-90

Заводской номер: 1703-00383 Количество на модель: 3

1703-00383

3

13

Номер детали на чертеже:

13

Приводная плита 5 и 6 передачи

Заводской номер: 1703-00384 Количество на модель: 1

1703-00384

1

14

Номер детали на чертеже:

14

Пружинный круглый штифт 6x40

Заводской номер: 1766-00005 Количество на модель: 1

1766-00005

1

15

Номер детали на чертеже:

15

Пружинный круглый штифт 3,5x40

Заводской номер: 1766-00004 Количество на модель: 1

1766-00004

1

16

Номер детали на чертеже:

16

Двигающаяся колодка взаимоблокировки S6-90

Заводской номер: 1703-00386 Количество на модель: 1

1703-00386

1

17

Номер детали на чертеже:

17

Ограничительная распорная втулка

Заводской номер: 730061092 Количество на модель: 1

730061092

1

18

Номер детали на чертеже:

18

Секторная колодка взаимоблокировки

Заводской номер: 1703-00387 Количество на модель: 1

1703-00387

1

19

Номер детали на чертеже:

19

Приводной штифт, общепринятый для коробки передач Цинцзян

Заводской номер: 1701-00912 Количество на модель: 4

1701-00912

4

20

Номер детали на чертеже:

20

Вал переключения

Заводской номер: 1766-00015 Количество на модель: 2

1766-00015

2

22

Номер детали на чертеже:

22

Пыльник, QJ805

Заводской номер: 1703-00678 Количество на модель: 1

1703-00678

1

23

Номер детали на чертеже:

23

Пружина самоконтрящего штифта

Заводской номер: 1701-00501 Количество на модель: 1

1701-00501

1

24

Номер детали на чертеже:

24

Самоконтрящий штифт QJ805

Заводской номер: 1701-00909 Количество на модель: 1

1701-00909

1

25

Номер детали на чертеже:

25

Сухарь-нижняя концевая крышка, S6-150

Заводской номер: 1766-00047 Количество на модель: 2

1766-00047

2

26

Номер детали на чертеже:

26

Пылезащитное уплотнительное кольцо 0634 307 367

Заводской номер: 1701-00719 Количество на модель: 1

1701-00719

1

27

Номер детали на чертеже:

27

Сальник вала переключения передач QJ1205

Заводской номер: 1701-01468 Количество на модель: 1

1701-01468

1

28

Номер детали на чертеже:

28

Сухарь верхней крышки коробки передач

Заводской номер: 1766-00027 Количество на модель: 1

1766-00027

1

29

Номер детали на чертеже:

29

Верхняя крышка коробки передач

Заводской номер: 1766-00079 Количество на модель: 1

1766-00079

1

30

Номер детали на чертеже:

30

Болт датчика задней передачи M5x12

Заводской номер: 636015020 Количество на модель: 2

636015020

2

31

Номер детали на чертеже:

31

Прижимная плита выключателя

Заводской номер: 1240307441 Количество на модель: 1

1240307441

1

32

Номер детали на чертеже:

32

Датчик включения

Заводской номер: 3712-00238 Количество на модель: 1

3712-00238

1

33

Номер детали на чертеже:

33

Уплотняющее кольцо выключателя

Заводской номер: 501309183 Количество на модель: 1

501309183

1

34

Номер детали на чертеже:

34

Волнистая пружинная шайба

Заводской номер: 630302091 Количество на модель: 14

630302091

14

35

Номер детали на чертеже:

35

Болт М10x70

Заводской номер: 630010179 Количество на модель: 1

630010179

1

36

Номер детали на чертеже:

36

Болт М10x60

Заводской номер: 636010174 Количество на модель: 2

636010174

2

37

Номер детали на чертеже:

37

Болт М10x55

Заводской номер: 636010172 Количество на модель: 6

636010172

6

38

Номер детали на чертеже:

38

Болт-пробка

Заводской номер: 736303005 Количество на модель: 1

736303005

1

39

Номер детали на чертеже:

39

Датчик нейтрали

Заводской номер: 3712-00264 Количество на модель: 1

3712-00264

1

40

Номер детали на чертеже:

40

Упорная шайба с проушинами, 17

Заводской номер: 630603010 Количество на модель: 1

630603010

1

41

Номер детали на чертеже:

41

Внутренняя шестигранная болт-пробка, M16x1.5

Заводской номер: 636301041 Количество на модель: 1

636301041

1

42

Номер детали на чертеже:

42

Болт М10x110

Заводской номер: 636010200 Количество на модель: 2

636010200

2

43

Номер детали на чертеже:

43

Болт для крышки коробки передач, М10x90

Заводской номер: 636010190 Количество на модель: 3

636010190

3

44

Номер детали на чертеже:

44

Игольчатый подшипник

Заводской номер: 1701-01622 Количество на модель: 1

1701-01622

1

45

Номер детали на чертеже:

45

Нижняя концевая крышка, 1240 307 480 QJ805

Заводской номер: 1701-00667 Количество на модель: 1

1701-00667

1

46

Номер детали на чертеже:

46

Болт M8x28

Заводской номер: 636015092 Количество на модель: 10

636015092

10

47

Номер детали на чертеже:

47

Вал взаимоблокировки

Заводской номер: 1703-00385 Количество на модель: 1

1703-00385

1

1701-00024A Механизм вилки переключения передач в сборе Автобус ZK6119HA-3 PB21-1703-02 Механизм управления коробкой передач Автобус ZK6119HA-3
