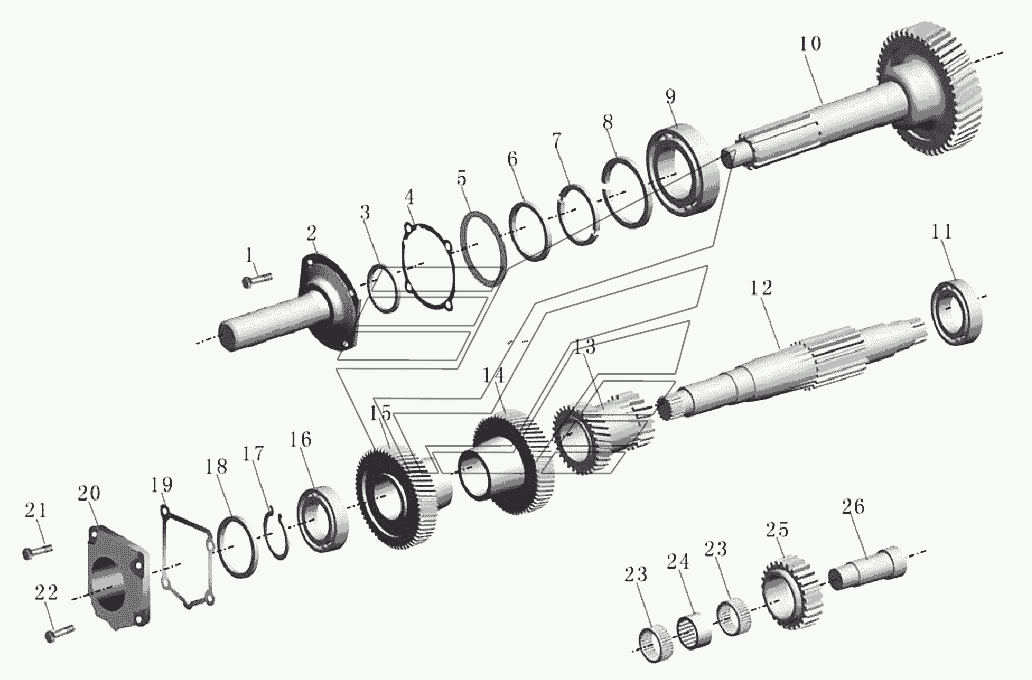

1701-00024A Первый вал, промежуточный вал, вал заднего хода в сборе Автобус ZK6119HA-3. Каталог 2008г.

1701-00024A Корпус сцепления Автобус ZK6119HA-3 1701-00024A Второй вал в сборе Автобус ZK6119HA-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

5

5

6

7

7

7

7

7

7

7

7

7

7

8

9

10

11

12

13

14

15

16

17

17

17

17

17

17

17

17

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

19

20

21

22

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт крышки первичного вала

Заводской номер: 1762-00129 Количество на модель: 4

1762-00129

4

2

Номер детали на чертеже:

2

Передняя концевая пластина первичного вала

Заводской номер: 1701-00389 Количество на модель: 1

1701-00389

1

3

Номер детали на чертеже:

3

Сальник первичного вала

Заводской номер: 1701-00406 Количество на модель: 1

1701-00406

1

4

Номер детали на чертеже:

4

Сухарь крышки первичного вала

Заводской номер: 1762-00128 Количество на модель: 1

1762-00128

1

5

Номер детали на чертеже:

5

Регулируемая прокладка

Заводской номер: 1205308016 Количество на модель: 1

1205308016

1

5

Номер детали на чертеже:

5

Регулируемая прокладка

Заводской номер: 1205308020 Количество на модель: 1

1205308020

1

5

Номер детали на чертеже:

5

Регулируемая прокладка

Заводской номер: 1205308040 Количество на модель: 1

1205308040

1

6

Номер детали на чертеже:

6

Контрящее кольцо

Заводской номер: 1701-00490 Количество на модель: 1

1701-00490

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730102675 Количество на модель: 1

730102675

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730102674 Количество на модель: 1

730102674

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730102673 Количество на модель: 1

730102673

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730102632 Количество на модель: 1

730102632

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730102631 Количество на модель: 1

730102631

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730102630 Количество на модель: 1

730102630

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730102629 Количество на модель: 1

730102629

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730103509 Количество на модель: 1

730103509

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 730103510 Количество на модель: 1

730103510

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 0769145001S Количество на модель: 1

0769145001S

1

8

Номер детали на чертеже:

8

Стопорное кольцо подшипника первого вала 0630 503 020

Заводской номер: 1701-00691 Количество на модель: 2

1701-00691

2

9

Номер детали на чертеже:

9

Подшипник первого вала

Заводской номер: 1701-00483 Количество на модель: 1

1701-00483

1

10

Номер детали на чертеже:

10

Первый вал

Заводской номер: 1701-00902 Количество на модель: 1

1701-00902

1

11

Номер детали на чертеже:

11

Задний подшипник промежуточного вала

Заводской номер: 1701-00485 Количество на модель: 1

1701-00485

1

12

Номер детали на чертеже:

12

Промежуточный вал

Заводской номер: 1701-00698 Количество на модель: 1

1701-00698

1

13

Номер детали на чертеже:

13

Шестерня 3 и 4 передач вспомогательного вала

Заводской номер: 1701-00699 Количество на модель: 1

1701-00699

1

14

Номер детали на чертеже:

14

Шестерня 5 передачи промежуточного вала

Заводской номер: 1701-00487 Количество на модель: 1

1701-00487

1

15

Номер детали на чертеже:

15

Шестерня постоянного зацепления промежуточного вала

Заводской номер: 1701-00673 Количество на модель: 1

1701-00673

1

16

Номер детали на чертеже:

16

Подшипник промежуточного вала передний 1268 903 196(s)

Заводской номер: 1701-00484 Количество на модель: 1

1701-00484

1

17

Номер детали на чертеже:

17

Упругая манжета для вала 50x2.3

Заводской номер: 630501147 Количество на модель: 1

630501147

1

17

Номер детали на чертеже:

17

Упругая манжета для вала 50x2.4

Заводской номер: 630501148 Количество на модель: 1

630501148

1

17

Номер детали на чертеже:

17

Упругая манжета для вала 50x2.5

Заводской номер: 630501064 Количество на модель: 1

630501064

1

17

Номер детали на чертеже:

17

Упругая манжета для вала 50x2.6

Заводской номер: 630501118 Количество на модель: 1

630501118

1

17

Номер детали на чертеже:

17

Упругая манжета для вала 50x2.7

Заводской номер: 630501116 Количество на модель: 1

630501116

1

17

Номер детали на чертеже:

17

Упругая манжета для вала 50x2.8

Заводской номер: 630501114 Количество на модель: 1

630501114

1

17

Номер детали на чертеже:

17

Упругая манжета для вала 50x2.9

Заводской номер: 630501112 Количество на модель: 1

630501112

1

17

Номер детали на чертеже:

17

Пружинный борткольцо для вала

Заводской номер: 630531065 Количество на модель: 1

630531065

1

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.15

Заводской номер: 730102069 Количество на модель: 1

730102069

1

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.10

Заводской номер: 730102070 Количество на модель: 1

730102070

1

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.05

Заводской номер: 730102071 Количество на модель: 1

730102071

1

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.00

Заводской номер: 730102072 Количество на модель: 1

730102072

1

18

Номер детали на чертеже:

18

Регулируемая прокладка A=1.95

Заводской номер: 730102073 Количество на модель: 1

730102073

1

18

Номер детали на чертеже:

18

Регулируемая прокладка A=1.90

Заводской номер: 730102074 Количество на модель: 1

730102074

1

18

Номер детали на чертеже:

18

Регулируемая прокладка A=1.85

Заводской номер: 730102075 Количество на модель: 1

730102075

1

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.20

Заводской номер: 730102068 Количество на модель: 1

730102068

1

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103117 Количество на модель: 1

730103117

1

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103118 Количество на модель: 1

730103118

1

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103119 Количество на модель: 1

730103119

1

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103120 Количество на модель: 1

730103120

1

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103121 Количество на модель: 1

730103121

1

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103122 Количество на модель: 1

730103122

1

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103123 Количество на модель: 1

730103123

1

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103124 Количество на модель: 1

730103124

1

19

Номер детали на чертеже:

19

Прокладка передней концевой крышки промежуточного вала

Заводской номер: 1762-00130 Количество на модель: 1

1762-00130

1

20

Номер детали на чертеже:

20

Передняя концевая крышка вспомогательного вала

Заводской номер: 1701-00700 Количество на модель: 1

1701-00700

1

21

Номер детали на чертеже:

21

Болт передней концевой крышки промежуточного вала

Заводской номер: 1762-00131 Количество на модель: 2

1762-00131

2

22

Номер детали на чертеже:

22

Болт передней концевой крышки промежуточного вала

Заводской номер: 1762-00132 Количество на модель: 2

1762-00132

2

23

Номер детали на чертеже:

23

Игольчатый подшипник задней передачи 0735 320 492 QJ805

Заводской номер: 1701-00666 Количество на модель: 2

1701-00666

2

24

Номер детали на чертеже:

24

Распорная втулка игольчатого подшипника задней передачи

Заводской номер: 1701-00888 Количество на модель: 1

1701-00888

1

25

Номер детали на чертеже:

25

Шестерня задней передачи

Заводской номер: 1701-00702 Количество на модель: 1

1701-00702

1

26

Номер детали на чертеже:

26

Вал задней передачи

Заводской номер: 1701-00701 Количество на модель: 1

1701-00701

1
