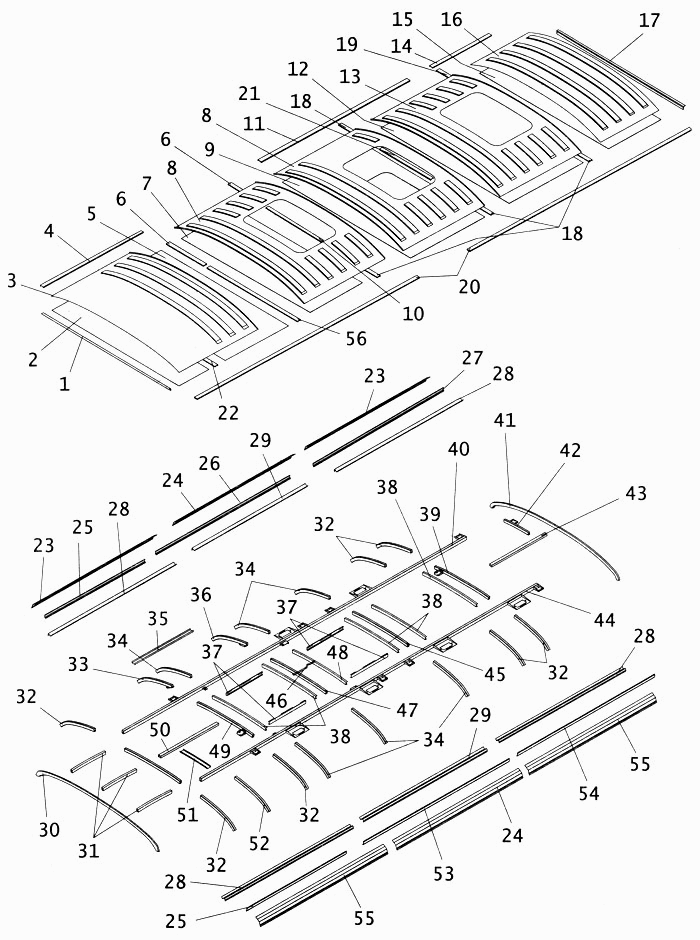

Крыша кузова с каркасом, панелями и обивкой ПАЗ-4234. Каталог 2005г.

Люк задка кузова ПАЗ-4234 Багажники салона ПАЗ-4234

Вид отображения:

Детали справа

По ширине экрана

4234-5702054

3205-3714022

3205-07-5700010-10

4234-5700010

3205-5402208

4234-5701097

4234-6102026

4234-6102024

4234-5701067

4234-5701064

3205-5701012

4234-5701021

4234-5701020

3205-8104088

3205-8104084

4234-5702056

4234-5702052

3205-5702048

241822-П29

241823-П29

4234-5402034

4234-5702040

3205-5402123

3205-5402125

3205-5402127

3205-5702044

3205-5702068

3205-5702120

3205-5702060-10

3205-5702072-10

3205-5702072

3205-5702056

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Штапик крыши № 2

Заводской номер: 4234-5702054 Количество на модель:

4234-5702054

Номер детали на чертеже:

Кронштейн крепления плафона салона

Заводской номер: 3205-3714022 Количество на модель: 2

3205-3714022

Номер детали на чертеже:

Крыша с панелями в сборе

Заводской номер: 3205-07-5700010-10 Количество на модель: 1

3205-07-5700010-10

Номер детали на чертеже:

Крыша с панелями в сборе

Заводской номер: 4234-5700010 Количество на модель:

4234-5700010

Номер детали на чертеже:

Наконечник штапика

Заводской номер: 3205-5402208 Количество на модель: 34

3205-5402208

Номер детали на чертеже:

Панель крыши боковая левая (задняя)

Заводской номер: 4234-5701097 Количество на модель:

4234-5701097

Номер детали на чертеже:

Профиль крепления кожуха задней двери задний

Заводской номер: 4234-6102026 Количество на модель:

4234-6102026

Номер детали на чертеже:

Профиль крепления кожуха задней двери передний

Заводской номер: 4234-6102024 Количество на модель:

4234-6102024

Номер детали на чертеже:

Профиль крыши задний левый (задний)

Заводской номер: 4234-5701067 Количество на модель:

4234-5701067

Номер детали на чертеже:

Профиль крыши задний правый

Заводской номер: 4234-5701064 Количество на модель:

4234-5701064

Номер детали на чертеже:

Стрингер крыши

Заводской номер: 3205-5701012 Количество на модель: 1

3205-5701012

Номер детали на чертеже:

Стрингер крыши левый задний

Заводской номер: 4234-5701021 Количество на модель:

4234-5701021

Номер детали на чертеже:

Стрингер крыши правый задний

Заводской номер: 4234-5701020 Количество на модель:

4234-5701020

Номер детали на чертеже:

Уголок крепления аварийного привода правый

Заводской номер: 3205-8104088 Количество на модель: 1

3205-8104088

Номер детали на чертеже:

Уголок крепления подъемных рычагов

Заводской номер: 3205-8104084 Количество на модель: 1

3205-8104084

Номер детали на чертеже:

Кант штапика крыши №2

Заводской номер: 4234-5702056 Количество на модель:

4234-5702056

Номер детали на чертеже:

Кант штапика крыши №1

Заводской номер: 4234-5702052 Количество на модель:

4234-5702052

Номер детали на чертеже:

Кант штапика крыши

Заводской номер: 3205-5702048 Количество на модель: 1

3205-5702048

Номер детали на чертеже:

Винт М4х25

Заводской номер: 241822-П29 Количество на модель: 34

241822-П29

Номер детали на чертеже:

Винт 4х30

Заводской номер: 241823-П29 Количество на модель: 12

241823-П29

Номер детали на чертеже:

Кант штапика

Заводской номер: 4234-5402034 Количество на модель:

4234-5402034

Номер детали на чертеже:

Кант штапика

Заводской номер: 4234-5702040 Количество на модель:

4234-5702040

Номер детали на чертеже:

Кант штапика крепления панели правой боковины

Заводской номер: 3205-5402123 Количество на модель: 1

3205-5402123

Номер детали на чертеже:

Кант штапика крепления панели правой боковины

Заводской номер: 3205-5402125 Количество на модель: 1

3205-5402125

Номер детали на чертеже:

Кант штапика крепления панели правой боковины

Заводской номер: 3205-5402127 Количество на модель: 1

3205-5402127

Номер детали на чертеже:

Кант штапика крыши

Заводской номер: 3205-5702044 Количество на модель: 1

3205-5702044

Номер детали на чертеже:

Кант штапика крыши

Заводской номер: 3205-5702068 Количество на модель: 2

3205-5702068

Номер детали на чертеже:

Кант штапика крепления крыши

Заводской номер: 3205-5702120 Количество на модель: 2

3205-5702120

Номер детали на чертеже:

Кант штапика крыши

Заводской номер: 3205-5702060-10 Количество на модель: 1

3205-5702060-10

Номер детали на чертеже:

Кант штапика крыши

Заводской номер: 3205-5702072-10 Количество на модель:

3205-5702072-10

Номер детали на чертеже:

Кант штапика крыши

Заводской номер: 3205-5702072 Количество на модель: 4

3205-5702072

Номер детали на чертеже:

Кант штапика крыши

Заводской номер: 3205-5702056 Количество на модель: 1

3205-5702056

Номер детали на чертеже:

Профиль крыши облицовочный передний

Заводской номер: 3205-5702034 Количество на модель: 1

3205-5702034

Номер детали на чертеже:

Панель крыши внутренняя передняя

Заводской номер: 3205-5702030 Количество на модель: 1

3205-5702030

Номер детали на чертеже:

Панель крыши центральная передняя

Заводской номер: 3205-5701086 Количество на модель: 1

3205-5701086

Номер детали на чертеже:

Штапик крепления панели правой боковины

Заводской номер: 3205-5402122 Количество на модель: 1

3205-5402122

Номер детали на чертеже:

Штапик крепления панели крыши

Заводской номер: 4234-5402032 Количество на модель:

4234-5402032

Номер детали на чертеже:

Панель крыши внутренняя № 1

Заводской номер: 3205-70-5702020 Количество на модель: 1

3205-70-5702020

Номер детали на чертеже:

Панель крыши внутренняя № 1

Заводской номер: 4234-5702020 Количество на модель:

4234-5702020

Номер детали на чертеже:

Штапик крыши № 1

Заводской номер: 4234-5702050 Количество на модель:

4234-5702050

Номер детали на чертеже:

Штапик крыши передний левый № 1

Заводской номер: 3205-5702050 Количество на модель: 2

3205-5702050

Номер детали на чертеже:

Панель крыши внутренняя № 2

Заводской номер: 3205-5702022 Количество на модель: 1

3205-5702022

Номер детали на чертеже:

Панель крыши внутренняя № 2

Заводской номер: 4234-5702022 Количество на модель:

4234-5702022

Номер детали на чертеже:

Панель крыши центральная с люком

Заводской номер: 3205-5701090 Количество на модель: 2

3205-5701090

Номер детали на чертеже:

Панель крыши внутренняя № 3

Заводской номер: 4234-5702024 Количество на модель:

4234-5702024

Номер детали на чертеже:

Панель крыши внутренняя № 3

Заводской номер: 3205-5702024 Количество на модель: 1

3205-5702024

Номер детали на чертеже:

Штапик крыши средний № 2

Заводской номер: 3205-5702054 Количество на модель: 1

3205-5702054

Номер детали на чертеже:

Штапик крепления панели правой боковины

Заводской номер: 3205-5402124 Количество на модель: 1

3205-5402124

Номер детали на чертеже:

Панель крыши внутренняя № 4 без выреза под люк

Заводской номер: 3205-5702026-10 Количество на модель: 1

3205-5702026-10

Номер детали на чертеже:

Панель крыши внутренняя № 4 без выреза под люк

Заводской номер: 4234-5702026 Количество на модель:

4234-5702026

Номер детали на чертеже:

Панель крыши центральная без люка

Заводской номер: 4234-5701090 Количество на модель: 1

4234-5701090

Номер детали на чертеже:

Штапик крепления панели правой боковины

Заводской номер: 3205-5402126 Количество на модель: 1

3205-5402126

Номер детали на чертеже:

Панель крыши внутренняя № 5

Заводской номер: 4234-5702028-10 Количество на модель:

4234-5702028-10

Номер детали на чертеже:

Панель крыши внутренняя №5

Заводской номер: 3205-5702028 Количество на модель: 1

3205-5702028

Номер детали на чертеже:

Панель крыши центральная задняя

Заводской номер: 3205-5701094 Количество на модель: 1

3205-5701094

Номер детали на чертеже:

Профиль крыши облицовочный задний

Заводской номер: 3205-5702082 Количество на модель: 1

3205-5702082

Номер детали на чертеже:

Штапик крыши боковой

Заводской номер: 3205-5702070 Количество на модель: 4

3205-5702070

Номер детали на чертеже:

Штапик крыши боковой

Заводской номер: 3205-5702070-10 Количество на модель:

3205-5702070-10

Номер детали на чертеже:

Штапик крыши

Заводской номер: 4234-5702038 Количество на модель:

4234-5702038

Номер детали на чертеже:

Штапик крыши

Заводской номер: 3205-5702058-10 Количество на модель: 1

3205-5702058-10

Номер детали на чертеже:

Штапик крепления панели крыши

Заводской номер: 3205-5702118 Количество на модель: 2

3205-5702118

Номер детали на чертеже:

Штапик крыши средний № 3

Заводской номер: 3205-5702066 Количество на модель: 2

3205-5702066

Номер детали на чертеже:

Штапик крыши передний № 1

Заводской номер: 3205-5702042 Количество на модель: 1

3205-5702042

Номер детали на чертеже:

Панель крыши боковая передняя правая

Заводской номер: 3205-5701096-10 Количество на модель: 2

3205-5701096-10

Номер детали на чертеже:

Панель крыши боковая правая

Заводской номер: 4234-5701096 Количество на модель:

4234-5701096

Номер детали на чертеже:

Панель крыши боковая средняя

Заводской номер: 3205-5701098-10 Количество на модель: 2

3205-5701098-10

Номер детали на чертеже:

Профиль крыши передний

Заводской номер: 3205-5701060 Количество на модель: 2

3205-5701060

Номер детали на чертеже:

Профиль крыши средний правый

Заводской номер: 3205-5701062 Количество на модель: 1

3205-5701062

Номер детали на чертеже:

Профиль крыши задний правый

Заводской номер: 3205-5701064 Количество на модель: 1

3205-5701064

Номер детали на чертеже:

Профиль крыши задний правый (задний)

Заводской номер: 4234-5701066 Количество на модель:

4234-5701066

Номер детали на чертеже:

Пояс крыши задний (задний)

Заводской номер: 4234-5701070 Количество на модель:

4234-5701070

Номер детали на чертеже:

Пояс крыши передний

Заводской номер: 3205-5701070 Количество на модель: 4

3205-5701070

Номер детали на чертеже:

Пояс крыши средний

Заводской номер: 3205-5701074 Количество на модель: 2

3205-5701074

Номер детали на чертеже:

Дуга крыши передняя

Заводской номер: 3205-5701018 Количество на модель: 1

3205-5701018

Номер детали на чертеже:

Продольный элемент крыши передний

Заводской номер: 3205-5701080 Количество на модель: 3

3205-5701080

Номер детали на чертеже:

Дуга крыши боковая

Заводской номер: 3205-5701048 Количество на модель: 7

3205-5701048

Номер детали на чертеже:

Дуга крыши боковая правая

Заводской номер: 3205-5701050 Количество на модель: 1

3205-5701050

Номер детали на чертеже:

Дуга крыши боковая

Заводской номер: 3205-5701042 Количество на модель: 6

3205-5701042

Номер детали на чертеже:

Профиль крепления кожуха

Заводской номер: 3205-6102022 Количество на модель: 1

3205-6102022

Номер детали на чертеже:

Дуга крыши боковая левая

Заводской номер: 32051-5701051 Количество на модель:

32051-5701051

Номер детали на чертеже:

Дуга крыши боковая левая

Заводской номер: 3205-5701051 Количество на модель: 1

3205-5701051

Номер детали на чертеже:

Профиль проема люка продольный

Заводской номер: 3205-8104080 Количество на модель: 4

3205-8104080

Номер детали на чертеже:

Профиль проема люка поперечный

Заводской номер: 3205-8104052 Количество на модель: 5

3205-8104052

Номер детали на чертеже:

Дуга центральной части крыши № 2

Заводской номер: 3205-5701026 Количество на модель:

3205-5701026

Номер детали на чертеже:

Дуга центральной части крыши № 3

Заводской номер: 3205-5701030 Количество на модель: 1

3205-5701030

Номер детали на чертеже:

Стрингер крыши правый в сборе

Заводской номер: 4234-5701010-10 Количество на модель:

4234-5701010-10

Номер детали на чертеже:

Стрингер крыши правый в сборе

Заводской номер: 3205-5701010-10 Количество на модель: 1

3205-5701010-10

Номер детали на чертеже:

Дуга крыши задняя

Заводской номер: 3205-5701054 Количество на модель: 1

3205-5701054

Номер детали на чертеже:

Дуга крыши

Заводской номер: 3205-5701043 Количество на модель: 1

3205-5701043

Номер детали на чертеже:

Профиль крыши продольный задний

Заводской номер: 3205-5701082-01 Количество на модель: 1

3205-5701082-01

Номер детали на чертеже:

Стрингер крыши левый

Заводской номер: 3205-5701011-10 Количество на модель: 1

3205-5701011-10

Номер детали на чертеже:

Стрингер крыши левый

Заводской номер: 4234-5701011-10 Количество на модель:

4234-5701011-10

Номер детали на чертеже:

Дуга центральной части крыши

Заводской номер: 3205-5701052 Количество на модель: 1

3205-5701052

Номер детали на чертеже:

Кронштейн аварийного привода и облицовки

Заводской номер: 3205-8104058 Количество на модель: 1

3205-8104058

Номер детали на чертеже:

Профиль проема люка поперечный

Заводской номер: 3205-8104050 Количество на модель: 1

3205-8104050

Номер детали на чертеже:

Дуга центральной части крыши № 1

Заводской номер: 3205-5701022 Количество на модель: 1

3205-5701022

Номер детали на чертеже:

Профиль крыши продольный передний

Заводской номер: 3205-5701082 Количество на модель: 1

3205-5701082

Номер детали на чертеже:

Профиль крепления верхней опоры

Заводской номер: 3205-70-7801022 Количество на модель: 1

3205-70-7801022

Номер детали на чертеже:

Профиль крыши передний левый

Заводской номер: 3205-5701014 Количество на модель: 1

3205-5701014

Номер детали на чертеже:

Профиль крыши средний левый

Заводской номер: 3205-5701063 Количество на модель: 1

3205-5701063

Номер детали на чертеже:

Профиль крыши задний левый

Заводской номер: 3205-5701065 Количество на модель: 1

3205-5701065

Номер детали на чертеже:

Профиль крыши задний левый

Заводской номер: 4234-5701065 Количество на модель:

4234-5701065

Номер детали на чертеже:

Панель крыши боковая передняя левая

Заводской номер: 3205-5701097-10 Количество на модель: 2

3205-5701097-10

Номер детали на чертеже:

Штапик крыши передний № 2

Заводской номер: 3205-5702046 Количество на модель: 1

3205-5702046

Люк задка кузова ПАЗ-4234 Багажники салона ПАЗ-4234

Вернуться в раздел каталога

Номер	4234-5702054
Наименование	Штапик крыши № 2
Модель	4234
Группа	Крыша кабины (кузова)
Подгруппа	Обивка крыши внутренняя
Порядковый номер детали	054

Номер	3205-3714022
Наименование	Кронштейн крепления плафона салона
Кол-во на "ПАЗ 32053-07;2) ПАЗ 4324"	2
Модель	3205
Группа	Электрооборудование
Подгруппа	Плафоны внутреннего освещения
Порядковый номер детали	022

Номер	3205-07-5700010-10
Наименование	Крыша с панелями в сборе
Кол-во на "ПАЗ 32053-07;2) ПАЗ 4324"	1
Модель	3205-07
Группа	Крыша кабины (кузова)
Подгруппа	5700
Порядковый номер детали	010
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	3205-5402208
Наименование	Наконечник штапика
Кол-во на "ПАЗ 32053-07;2) ПАЗ 4324"	34
Модель	3205
Группа	Боковина кузова
Подгруппа	Обивка боковины кузова
Порядковый номер детали	208

Номер	4234-5701097
Наименование	Панель крыши боковая левая (задняя)
Модель	4234
Группа	Крыша кабины (кузова)
Подгруппа	Детали крыши кузова
Порядковый номер детали	097
