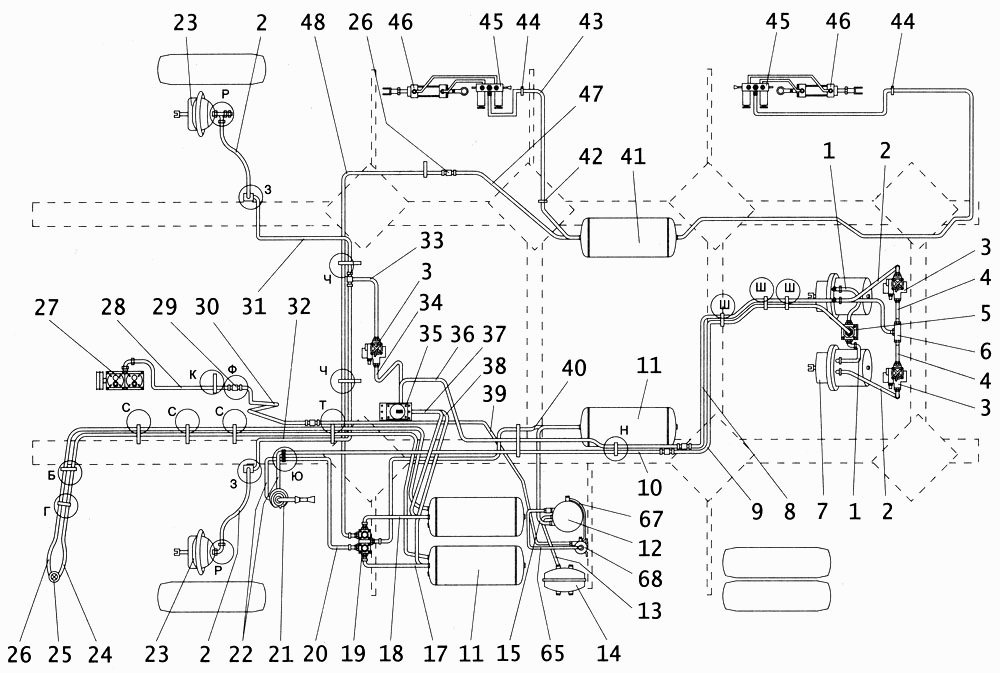

Схема пневматической системы тормозов с пневмоаппаратурой ПАЗ-4234. Каталог 2005г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Штуцер ввертной

Заводской номер: 32053-3552300 Количество на модель: 2
32053-3552300
2

Номер детали на чертеже:

Пробка

Заводской номер: 3205-3513050 Количество на модель: 4
3205-3513050
4

Номер детали на чертеже:

Прокладка

Заводской номер: 32053-3552282 Количество на модель: 3
32053-3552282
3

Номер детали на чертеже:

Прокладка воздушного баллона

Заводской номер: 3205-3513083 Количество на модель: 6
3205-3513083
6

Номер детали на чертеже:

Прокладка

Заводской номер: 672-3506013 Количество на модель: 4
672-3506013
4

Номер детали на чертеже:

Прокладка штуцера

Заводской номер: 3205-3505024 Количество на модель: 4
3205-3505024
4

Номер детали на чертеже:

Тройник клапана контрольного вывода

Заводской номер: 32053-3552280 Количество на модель: 3
32053-3552280
3

Номер детали на чертеже:

Хомут крепления баллона

Заводской номер: 3205-3513086 Количество на модель: 6
3205-3513086
6

Номер детали на чертеже:

Шайба

Заводской номер: 32053-3552318 Количество на модель: 1
32053-3552318
1

Номер детали на чертеже:

Шайба уплотнительная

Заводской номер: 3205-70-1104088 Количество на модель: 2
3205-70-1104088
2

Номер детали на чертеже:

Штуцер

Заводской номер: 3205-3513061 Количество на модель: 4
3205-3513061
4

Номер детали на чертеже:

Штуцер ввертной

Заводской номер: 32053-3552279 Количество на модель: 4
32053-3552279
4

Номер детали на чертеже:

Штуцер ввертной

Заводской номер: 32053-3552312 Количество на модель: 1
32053-3552312
1

Номер детали на чертеже:

Проходник ввертный

Заводской номер: 3205-3552192 Количество на модель: 6
3205-3552192
6

Номер детали на чертеже:

Переходник

Заводской номер: 3205-3213026 Количество на модель: 4
3205-3213026
4

Номер детали на чертеже:

Гайка

Заводской номер: 3205-3552168 Количество на модель: 4
3205-3552168
4

Номер детали на чертеже:

Глушитель

Заводской номер: 2901 1/4-17 Количество на модель: 1
2901 1/4-17
1

Номер детали на чертеже:

Датчик аварийного давления воздуха

Заводской номер: 2702.3829 Количество на модель: 4
2702.3829
4
015622
АВТОПРИБОР
2702.3829010 2702.3829
Производитель: АВТОПРИБОР
042753
ЭМИ
6032.3829 ММ124Д(шестигран=22мм), ММ124Д
Код: 042753
Артикул: 6032.3829, ММ124Д(шестигран=22мм), ММ124Д
Производитель: ЭМИ
163951
РЕЛКОМ
ММ124Д ММ-124Д
Производитель: РЕЛКОМ

Номер детали на чертеже:

Клапан контрольного вывода

Заводской номер: 100-3515310-10 Количество на модель: 3
100-3515310-10
3
043181
РААЗ
100-3515310-10
Производитель: РААЗ

Номер детали на чертеже:

Клапан сброса конденсата

Заводской номер: 3205-3515070 Количество на модель: 3
3205-3515070
3

Номер детали на чертеже:

Клапан сброса конденсата

Заводской номер: ЕЕ4107 Количество на модель:
ЕЕ4107

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: 3205-3400016 Количество на модель: 4
3205-3400016
4

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: 017-021-25-2-2 Количество на модель: 4
017-021-25-2-2
4
620926
РУСЛАН-КОМПЛЕКТ
Ц125*РК 417, 016-020-25
Код: 620926
Артикул: Ц125*РК, 417, 016-020-25
3 в наличии

На складах : 3 шт.

Производитель: РУСЛАН-КОМПЛЕКТ
405612
ВИТЯЗЬ
Ц125*РК 3018
Код: 405612
Артикул: Ц125*РК, 3018
Производитель: ВИТЯЗЬ
405617
ВИТЯЗЬ
Ц125*РК 3064
Код: 405617
Артикул: Ц125*РК, 3064
Производитель: ВИТЯЗЬ

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: 3205-3405188 Количество на модель: 1
3205-3405188
1

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: 019-023-25-2-2 Количество на модель: 1
019-023-25-2-2
1
976475
АЗПИ
172.1112010-11-1 ЗИ 019-023-25
Код: 976475
Артикул: 172.1112010-11-1 ЗИ, 019-023-25
Производитель: АЗПИ

Номер детали на чертеже:

Модулятор давления в сборе (пр-ва ЭКРАН Беларусь)

Заводской номер: ЭПМ-1 АДЮИ 453643.002-02 Количество на модель: 3
ЭПМ-1 АДЮИ 453643.002-02
3
103933
WABCO
472 195 018 0 472.195.018.0
Код: 103933
Артикул: 472 195 018 0, 472.195.018.0
Производитель: WABCO
146358
ЭКРАН
ЭПМ-1 АДЮИ.453643.004-01 ЭПМ-1
Производитель: ЭКРАН
619874
KNORR-BREMSE
K038438N50 BR 9154/ BR 9156/ K015677N00/ K015676N00/ K0384381N50, ЭПМ-1
Код: 619874
Артикул: K038438N50, BR 9154/ BR 9156/ K015677N00/ K015676N00/ K0384381N50, ЭПМ-1
Производитель: KNORR-BREMSE

Номер детали на чертеже:

Ниппель

Заводской номер: 3205-3552188 Количество на модель: 4
3205-3552188
4

Номер детали на чертеже:

Оболочка защитная

Заводской номер: 49Б-4225155 Количество на модель: 1
49Б-4225155
1
1

Номер детали на чертеже:

1

Шланг тормозной в сборе

Заводской номер: РВ10464.4910.4910/450 Количество на модель: 2
РВ10464.4910.4910/450
2
1

Номер детали на чертеже:

1

Шланг тормозной в сборе

Заводской номер: 32053-3552248-30 Количество на модель: 2
32053-3552248-30
2
907396
БААЗ
22.3506520-20 32053-3552248-30
Код: 907396
Артикул: 22.3506520-20, 32053-3552248-30
Под заказ

На складах : Под заказ

Производитель: БААЗ
2

Номер детали на чертеже:

2

Шланг тормозной в сборе

Заводской номер: 32053-3552250-30 Количество на модель: 4
32053-3552250-30
4
2

Номер детали на чертеже:

2

Шланг тормозной в сборе

Заводской номер: РВ10464.4910.4910/600 Количество на модель: 4
РВ10464.4910.4910/600
4
3

Номер детали на чертеже:

3

Модулятор давления в сборе (пр-ва КНОР-БРЕМЗЕ Германия)

Заводской номер: 0486 201 010 Количество на модель: 3
0486 201 010
3
4

Номер детали на чертеже:

4

Трубка в сборе

Заводской номер: 32053-3552262 Количество на модель: 2
32053-3552262
2
5

Номер детали на чертеже:

5

Клапан быстрого оттормаживания в сборе

Заводской номер: 32053-3518062 Количество на модель: 1
32053-3518062
1
6

Номер детали на чертеже:

6

Тройник проходной

Заводской номер: 3205-3552180 Количество на модель: 2
3205-3552180
2
7

Номер детали на чертеже:

7

Тормозная камера тип 24/24 с пружинным энергоаккумулятором в сборе

Заводской номер: 100-3519200-01 Количество на модель: 2
100-3519200-01
2
018231
РААЗ
100-3519200
Производитель: РААЗ
752508
БИФОРМ
960-3519200 100-3519200
Производитель: БИФОРМ
422303
100-3519200
Код: 422303
Артикул: 100-3519200,
Нет в наличии

На складах : Нет в наличии

Производитель:
8

Номер детали на чертеже:

8

Трубка от проходника до тройника в сборе

Заводской номер: 32053-3552236 Количество на модель: 1
32053-3552236
1
9

Номер детали на чертеже:

9

Трубка от клапана оттормаживания до проходника в сборе

Заводской номер: 32053-3552232 Количество на модель: 1
32053-3552232
1
10

Номер детали на чертеже:

10

Трубка от крана стояночного тормоза к проходнику

Заводской номер: 32053-3552230 Количество на модель: 1
32053-3552230
1
11

Номер детали на чертеже:

11

Баллон воздушный

Заводской номер: 3205-3513015 Количество на модель: 1
3205-3513015
1
12

Номер детали на чертеже:

12

Воздухоосушитель в сборе

Заводской номер: LА-6277 Количество на модель: 1
LА-6277
1
13

Номер детали на чертеже:

13

Трубка от воздухоосушителя до регенерационного баллона

Заводской номер: 3205-3552207 Количество на модель: 1
3205-3552207
1
14

Номер детали на чертеже:

14

Баллон регенерационный

Заводской номер: 3205-3511111 Количество на модель: 1
3205-3511111
1
741602
3205-3511111
Код: 741602
Артикул: 3205-3511111,
Нет в наличии

На складах : Нет в наличии

Производитель:
15

Номер детали на чертеже:

15

Трубка от баллона до воздухоосушителя в сборе

Заводской номер: 32053-3552216 Количество на модель: 1
32053-3552216
1
16

Номер детали на чертеже:

16

Баллон воздушный

Заводской номер: 3205-3552015-20 Количество на модель: 2
3205-3552015-20
2
17

Номер детали на чертеже:

17

Трубка от баллона к 4-х контурному защитному клапану в сборе

Заводской номер: 32053-3552226 Количество на модель: 1
32053-3552226
1
18

Номер детали на чертеже:

18

Трубка от баллона к 4-х контурному защитному клапану в сборе

Заводской номер: 32053-3552228 Количество на модель: 1
32053-3552228
1
19

Номер детали на чертеже:

19

Клапан защитный 4-х контурный в сборе

Заводской номер: 3205-3515400-10 Количество на модель: 1
3205-3515400-10
1
20

Номер детали на чертеже:

20

Трубка от защитного клапана до крана стояночного тормоза в сборе

Заводской номер: 32053-3552218 Количество на модель: 1
32053-3552218
1
21

Номер детали на чертеже:

21

Кран стояночного тормоза с ручным управлением в сборе

Заводской номер: 100-3537010 Количество на модель: 1
100-3537010
1
016098
РААЗ
100-3537010
Производитель: РААЗ
712652
100-3537010
Код: 712652
Артикул: 100-3537010,
1 в наличии

На складах : 1 шт.

Производитель:
033656
БЕЛОМО
6029.35.37.310-20 64221-3537310-20, 6029-3537310-20
Производитель: БЕЛОМО
22

Номер детали на чертеже:

22

Трубка от крана тормозного до муфты в сборе

Заводской номер: 32053-3552260 Количество на модель: 3
32053-3552260
3
23

Номер детали на чертеже:

23

Камера тормозная тип 24 в сборе

Заводской номер: 100-3519210-03 Количество на модель:
100-3519210-03
095367
РААЗ
100-3519210-01
Производитель: РААЗ
036481
РААЗ
100-3519210
Производитель: РААЗ
104081
КЗТАА
661.3519210 661-3519210
Производитель: КЗТАА
23

Номер детали на чертеже:

23

Камера тормозная тип 24 в сборе

Заводской номер: 100-3519210-01 Количество на модель:
100-3519210-01
095367
РААЗ
100-3519210-01
Производитель: РААЗ
036481
РААЗ
100-3519210
Производитель: РААЗ
104081
КЗТАА
661.3519210 661-3519210
Производитель: КЗТАА
23

Номер детали на чертеже:

23

Камера тормозная тип 20 в сборе

Заводской номер: 100-3519110-20 Количество на модель: 2
100-3519110-20
2
015812
РААЗ
100-3519110
Производитель: РААЗ
050147
РААЗ
100-3519010-21
Производитель: РААЗ
037404
РААЗ
100-3519110-20
Производитель: РААЗ
23

Номер детали на чертеже:

23

Камера тормозная тип 20 в сборе

Заводской номер: 100-3519110 Количество на модель: 2
100-3519110
2
015812
РААЗ
100-3519110
Производитель: РААЗ
759720
БИФОРМ
960-3519110 100-3519110
Производитель: БИФОРМ
625415
ROSTAR
Р100-3519110-20 100-3519110, 100-3519110-20
Код: 625415
Артикул: Р100-3519110-20, 100-3519110, 100-3519110-20
Под заказ

На складах : Под заказ

Производитель: ROSTAR
24

Номер детали на чертеже:

24

Трубка от баллона к манометру

Заводской номер: 3205-3552085-30 Количество на модель: 1
3205-3552085-30
1
25

Номер детали на чертеже:

25

Указатель давления воздуха (манометр) в сборе

Заводской номер: 21.3830 Количество на модель: 1
21.3830
1
021917
АВТОПРИБОР
36.3801010
Производитель: АВТОПРИБОР
26

Номер детали на чертеже:

26

Трубка от баллона к манометру

Заводской номер: 3205-3552086-30 Количество на модель: 1
3205-3552086-30
1
063204
3205-3552086-30
Код: 063204
Артикул: 3205-3552086-30,
Производитель:
27

Номер детали на чертеже:

27

Компрессор в сборе

Заводской номер: А29.05.000 Количество на модель: 1
А29.05.000
1
163003
БОРИСОВСКИЙ ЗАВОД АГРЕГАТОВ
А29.05.000-БЗА А29.05.000
Производитель: БОРИСОВСКИЙ ЗАВОД АГРЕГАТОВ
134134
БОРИСОВСКИЙ ЗАВОД АГРЕГАТОВ
А29.05.000А-06-БЗА А29.05.000-А-06-БЗА
Производитель: БОРИСОВСКИЙ ЗАВОД АГРЕГАТОВ
27

Номер детали на чертеже:

27

Компрессор в сборе

Заводской номер: 5336-3509012-02 Количество на модель:
5336-3509012-02
021927
PANEVEZIO AURIDA
500.3509015Б1 500-3509015-Б1
Код: 021927
Артикул: 500.3509015Б1, 500-3509015-Б1
Производитель: PANEVEZIO AURIDA
080171
PANEVEZIO AURIDA
16.3509012 16-3509012
Производитель: PANEVEZIO AURIDA
122893
БОРИСОВСКИЙ ЗАВОД АГРЕГАТОВ
5336-3509012
Производитель: БОРИСОВСКИЙ ЗАВОД АГРЕГАТОВ
28

Номер детали на чертеже:

28

Трубка от компрессора до муфты в сборе

Заводской номер: 3205-70-3552048 Количество на модель: 1
3205-70-3552048
1
29

Номер детали на чертеже:

29

Проходник прямой

Заводской номер: 3205-3552182 Количество на модель: 5
3205-3552182
5
30

Номер детали на чертеже:

30

Трубка от компрессора до муфты в сборе

Заводской номер: 3205-70-3552050 Количество на модель: 1
3205-70-3552050
1
31

Номер детали на чертеже:

31

Трубка от тройника к правому переднему тормозу в сборе

Заводской номер: 32053-3552264 Количество на модель: 1
32053-3552264
1
32

Номер детали на чертеже:

32

Трубка от тройника к левому переднему тормозу в сборе

Заводской номер: 32053-3552112 Количество на модель: 1
32053-3552112
1
33

Номер детали на чертеже:

33

Трубка от модулятора к тройнику

Заводской номер: 32053-3552110 Количество на модель: 1
32053-3552110
1
33

Номер детали на чертеже:

33

Трубка от модулятора к тройнику

Заводской номер: 32053-3552326 Количество на модель:
32053-3552326
34

Номер детали на чертеже:

34

Трубка от тормозного крана модулятора в сборе

Заводской номер: 4234-3552214 Количество на модель:
4234-3552214
34

Номер детали на чертеже:

34

Трубка от тормозного крана модулятора в сборе

Заводской номер: 32053-3552214-10 Количество на модель: 1
32053-3552214-10
1
35

Номер детали на чертеже:

35

Кран двухмагистрапьный

Заводской номер: 100-3514008 Количество на модель: 1
100-3514008
1
074216
БЕЛОМО
8000.35.14.008-00 64221-3514008
Производитель: БЕЛОМО
016112
РААЗ
100-3514008
Производитель: РААЗ
504409
SORL
35140090120 100-3514008
Производитель: SORL
35

Номер детали на чертеже:

35

Кран тормозной двухсекционный в сборе

Заводской номер: 100-3514008-01 Количество на модель: 1
100-3514008-01
1
074216
БЕЛОМО
8000.35.14.008-00 64221-3514008
Производитель: БЕЛОМО
016112
РААЗ
100-3514008
Производитель: РААЗ
504409
SORL
35140090120 100-3514008
Производитель: SORL
36

Номер детали на чертеже:

36

Трубка от крана до проходника

Заводской номер: 32053-3552242 Количество на модель: 1
32053-3552242
1
37

Номер детали на чертеже:

37

Трубка от баллона передних тормозов к тормозному крану

Заводской номер: 3206-3552072-10 Количество на модель: 1
3206-3552072-10
1
38

Номер детали на чертеже:

38

Трубка от баллона задних тормозов к тормозному крану

Заводской номер: 3206-3552066-10 Количество на модель: 1
3206-3552066-10
1
39

Номер детали на чертеже:

39

Трубка от муфты до маслоуловителя в сборе

Заводской номер: 4234-3552209 Количество на модель:
4234-3552209
39

Номер детали на чертеже:

39

Трубка от муфты до вохдухоосушителя в сборе

Заводской номер: 3205-07-3552209 Количество на модель: 1
3205-07-3552209
1
40

Номер детали на чертеже:

40

Трубка от баллона до защитного клапана в сборе

Заводской номер: 4234-3552108 Количество на модель:
4234-3552108
40

Номер детали на чертеже:

40

Трубка от баллона к 4-х контурному крану в сборе

Заводской номер: 32053-3552108 Количество на модель: 1
32053-3552108
1
41

Номер детали на чертеже:

41

Баллон воздушный

Заводской номер: 3205-3513015-20 Количество на модель:
3205-3513015-20
713748
АВТОТЕХНОЛОГИЯ
3205-3513015-20
Производитель: АВТОТЕХНОЛОГИЯ
42

Номер детали на чертеже:

42

Втулка

Заводской номер: 672-3724136 Количество на модель: 1
672-3724136
1
43

Номер детали на чертеже:

43

Трубка от баллона до механизма открывания

Заводской номер: 4234-3552100 Количество на модель:
4234-3552100
43

Номер детали на чертеже:

43

Трубка в сборе

Заводской номер: 3205-3552100-20 Количество на модель: 1
3205-3552100-20
1
44

Номер детали на чертеже:

44

Втулка уплотнительная

Заводской номер: 672-1101092 Количество на модель: 3
672-1101092
3
45

Номер детали на чертеже:

45

Пневмораспределитель

Заводской номер: 9У5.155.004-03 Количество на модель: 1
9У5.155.004-03
1
46

Номер детали на чертеже:

46

Цилиндр в сборе

Заводской номер: 9У2.958.001-15 Количество на модель: 1
9У2.958.001-15
1
47

Номер детали на чертеже:

47

Трубка от одинарного защитного клапана до баллона дверей

Заводской номер: 3205-3552094 Количество на модель: 1
3205-3552094
1
47

Номер детали на чертеже:

47

Трубка от одинарного защитного клапана к баллону дверей

Заводской номер: 4234-3552094 Количество на модель:
4234-3552094
48

Номер детали на чертеже:

48

Трубка от проходника до защитного клапана в сборе

Заводской номер: 32053-3552246 Количество на модель: 1
32053-3552246
1
49

Номер детали на чертеже:

49

Штуцер угловой

Заводской номер: 32053-3552296 Количество на модель: 3
32053-3552296
3
50

Номер детали на чертеже:

50

Гайка М16

Заводской номер: 250636-П29 Количество на модель: 6
250636-П29
6
168521
Красная Этна ОАО
250636-П29 250636-0-29
Производитель: Красная Этна ОАО
040178
ТМ
12164121/250561/250636-П29 1/ 21641/ 21
Производитель: ТМ
742449
21641-11 1/ 21641/ 11, 1-21641-11
Код: 742449
Артикул: 21641-11, 1/ 21641/ 11, 1-21641-11
Производитель:
51

Номер детали на чертеже:

51

Шайба

Заводской номер: 32053-3552295 Количество на модель: 6
32053-3552295
6
53

Номер детали на чертеже:

53

Хомут крепления трубок

Заводской номер: 3205-3506038 Количество на модель: 9
3205-3506038
9
070732
ИЖАВТОТОРМ
3205-3506*** 3205-3506038
Код: 070732
Артикул: 3205-3506***, 3205-3506038
Производитель: ИЖАВТОТОРМ
033398
ИЖАВТОТОРМ
3205-3506030/38 3205-3506038
Код: 033398
Артикул: 3205-3506030/38, 3205-3506038
Производитель: ИЖАВТОТОРМ
54

Номер детали на чертеже:

54

Болт М6-6gх16

Заводской номер: 211418-П29 Количество на модель: 16
211418-П29
16
55

Номер детали на чертеже:

55

Гайка М6

Заводской номер: 250508-П29 Количество на модель: 16
250508-П29
16
56

Номер детали на чертеже:

56

Шайба 6

Заводской номер: 252134-П29 Количество на модель: 16
252134-П29
16
156784
ЯЗТО
Т-150-36 238-1601094-Г
Код: 156784
Артикул: Т-150-36, 238-1601094-Г
Под заказ

На складах : Под заказ

Производитель: ЯЗТО
57

Номер детали на чертеже:

57

Втулка

Заводской номер: 3205-3552130 Количество на модель: 11
3205-3552130
11
58

Номер детали на чертеже:

58

Кронштейн крепления трубок

Заводской номер: 3205-3552135 Количество на модель: 4
3205-3552135
4
59

Номер детали на чертеже:

59

Уплотнитель трубопроводов

Заводской номер: 3205-3552014 Количество на модель: 8
3205-3552014
8
60

Номер детали на чертеже:

60

Кронштейн крепленая трубок

Заводской номер: 3205-3552137 Количество на модель: 3
3205-3552137
3
61

Номер детали на чертеже:

61

Уплотнитель трубопроводов

Заводской номер: 3205-3552015 Количество на модель: 10
3205-3552015
10
62

Номер детали на чертеже:

62

Кронштейн крепления трубок

Заводской номер: 3205-3552126 Количество на модель: 5
3205-3552126
5
63

Номер детали на чертеже:

63

Шайба 18Л

Заводской номер: 252160-П29 Количество на модель: 5
252160-П29
5
64

Номер детали на чертеже:

64

Гайка М18х1,5-6Н ОСТ 37.001.124-93

Заводской номер: 250638-П29 Количество на модель: 5
250638-П29
5
610334
Красная Этна ОАО
250638-П29 250638-0-29
Код: 610334
Артикул: 250638-П29, 250638-0-29
Производитель: Красная Этна ОАО
65

Номер детали на чертеже:

65

Трубка от маслоуловителя до воздухоосушителя

Заводской номер: 4234-3552220 Количество на модель:
4234-3552220
66

Номер детали на чертеже:

66

Проходник

Заводской номер: 32053-3552292 Количество на модель: 4
32053-3552292
4
67

Номер детали на чертеже:

67

Трубка от воздухоосушителя до регенерационного баллона

Заводской номер: 4234-3552225 Количество на модель:
4234-3552225
68

Номер детали на чертеже:

68

Маслоотделитель

Заводской номер: АС951А Количество на модель:
АС951А
