Схема пневматической системы тормозов с пневмоаппаратами ПАЗ-4230. Каталог 2005г.

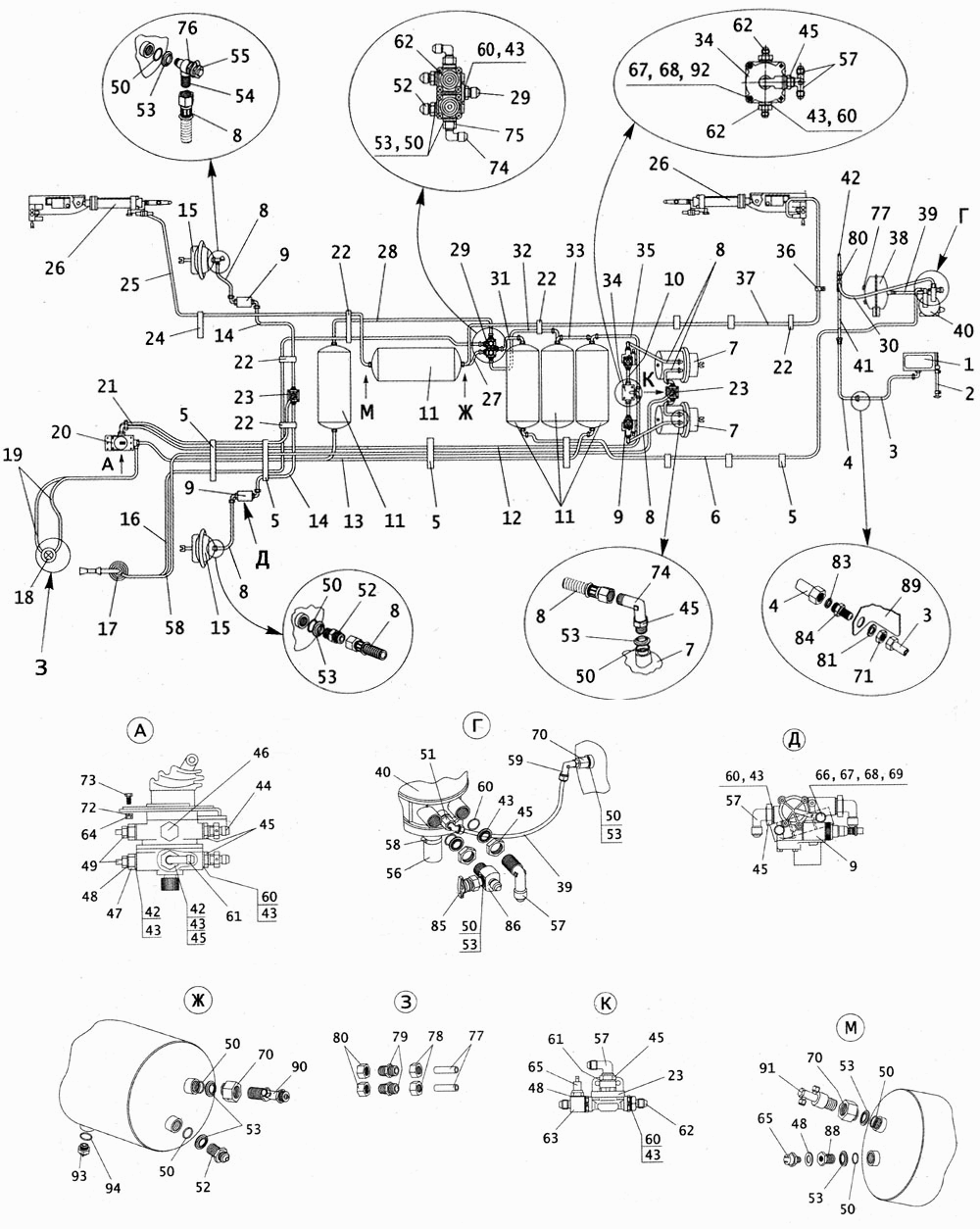

Схема пневматической системы тормозов с пневмоаппаратами ПАЗ-4230
1
2
3
3
4
4
5
5
5
5
5
5
5
5
6
7
7
7
8
8
8
8
8
8
8
9
9
9
9
10
11
11
11
11
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
22
22
22
22
23
23
23
24
24
25
26
26
26
27
28
29
29
30
31
32
33
34
34
35
36
36
36
37
38
39
39
40
40
41
42
42
42
43
43
43
43
43
43
43
43
44
45
45
45
45
45
45
45
46
47
48
48
48
49
50
50
50
50
50
50
50
50
50
50
50
51
52
52
52
53
53
53
53
53
53
53
53
53
54
55
56
57
57
57
57
58
58
59
60
60
60
60
60
60
60
61
61
62
62
62
62
63
64
64
65
65
66
67
67
68
68
69
70
70
70
71
72
73
74
74
75
76
77
77
78
79
80
80
81
83
84
85
86
88
89
90
91
91
92
93
93
93
93
93
93
93
94

Масштаб:


ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка "Стоимость" - эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки "Стоимость" - такие детали мы не продаем и заказы на них не принимаем.
Сортировка: № Номер детали Сортировка: Номер детали Наименование запчасти Сортировка: Наименование детали Кол-во на модель Цена

  • В буфер обмена Windows
1 5335-3509012-10 Компрессор Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
2 4230-3509276 Шланг подвода воздуха к компрессору Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
3 4230-3552245 Трубка от компрессора до шланга Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
4 6520-3506060-13П50 Шланг в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
5 201418-П29 Болт М6х16 Подробно В закладки Найти в прайсе Где еще применяется 22 развернуть свернуть Стоимость

  • В буфер обмена Windows
5 250508-П29 Гайка М6 Подробно В закладки Найти в прайсе Где еще применяется 26 развернуть свернуть Стоимость

  • В буфер обмена Windows
5 252134-П29 Шайба 6 Подробно В закладки Найти в прайсе Где еще применяется 160

  • В буфер обмена Windows
5 3205-3552011 Уплотнитель трубопроводов Подробно В закладки Найти в прайсе Где еще применяется 26

  • В буфер обмена Windows
5 4230-3552134 Кронштейн крепления трубок Подробно В закладки Найти в прайсе Где еще применяется 13

  • В буфер обмена Windows
6 4230-3552212 Трубка от воздухоосушителя до конденсационного баллона Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
7 100-3519200-10 Камера тормозная с пружинным энергоаккумулятором в сборе (тип 24/24) Подробно В закладки Найти в прайсе Где еще применяется 2 развернуть свернуть Стоимость

  • В буфер обмена Windows
8 32053-3552250-30/РВ10464.4910/600 Шланг тормозной Подробно В закладки Найти в прайсе Где еще применяется 6

  • В буфер обмена Windows
9 265 351 101 Модулятор давления Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
10 4230-3552196 Трубка от ускорительного клапана до модулятора Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
11 3205-3513084 Прокладка воздушного баллона Подробно В закладки Найти в прайсе Где еще применяется 10

  • В буфер обмена Windows
11 3205-3513086 Хомут крепления баллона Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
11 4230-3512085 Хомут баллонов конденсационного, задних тормозов и стояночного тормоза Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
11 4230-3513015 Баллон воздушный Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
12 4230-3552164 Трубка от тормозного крана до клапана ускорительного Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
13 4230-3552168 Трубка от баллона переднего контура к тормозному крану Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
14 4230-3552176 Трубка от модулятора до клапана быстрого оттормаживания переднего Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
15 100-3519210 Тормозная камера тип 24 в сборе Подробно В закладки Найти в прайсе Где еще применяется 2 развернуть свернуть Стоимость

  • В буфер обмена Windows
16 4230-3552184 Трубка от 4-контурного клапана до крана стояночного тормоза Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
17 100-3537010 Кран стояночного тормоза с ручным управлением в сборе Подробно В закладки Найти в прайсе Где еще применяется 1 развернуть свернуть Стоимость

  • В буфер обмена Windows
18 21.3830 Указатель давления воздуха (манометр) в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
19 4230-3552170 Трубка от тормозного крана к манометру Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
20 100-3514008/100-3511408-01 Кран тормозной двухсекционный Подробно В закладки Найти в прайсе Где еще применяется 1 развернуть свернуть Стоимость

  • В буфер обмена Windows
21 4230-3552162 Трубка от тормозного крана до клапана быстрого оттормаживания переднего Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
22 3205-3552014 Уплотнитель трубопроводов Подробно В закладки Найти в прайсе Где еще применяется 14

  • В буфер обмена Windows
22 3205-3552135 Кронштейн крепления трубок Подробно В закладки Найти в прайсе Где еще применяется 7

  • В буфер обмена Windows
23 100-3518110 Клапан быстрого оттормаживания Подробно В закладки Найти в прайсе Где еще применяется 2 развернуть свернуть Стоимость

  • В буфер обмена Windows
24 3205-3552015 Уплотнитель трубопроводов Подробно В закладки Найти в прайсе Где еще применяется 14

  • В буфер обмена Windows
24 3205-3552126 Кронштейн крепления трубок Подробно В закладки Найти в прайсе Где еще применяется 7

  • В буфер обмена Windows
25 4230-3552160 Трубка от дверного баллона к механизму открывания дверей переднему Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
26 9У2.952.053 Привод дверей ППДТС-1-1-50-125-ВЗ-24-01 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
26 9У2.952.054 Привод дверей ППДТС-1-1-50-125-У33А-24-01 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
27 4230-3552188 Трубка от 4-контурного клапана до баллона дверей Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
28 4230-3552186 Трубка от 4-контурного клапана до баллона переднего контура Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
29 3205-3515400-10 Клапан защитный 4-х контурный в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
30 4230-3552240 Трубка от охладителя до воздухоосушителя Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
31 4230-3552190 Трубка от 4-контурного клапана до конденсационного баллона Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
32 4230-3552192 Трубка от 4-контурного клапана до баллона заднего контура Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
33 4230-3552218 Трубка баллонов заднего контура Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
34 100-3518010/11.3518010-10 Клапан ускорительный Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
35 4230-3552194 Трубка от баллона заднего контура до клапана ускорительного Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
36 3205-3506038 Хомут крепления трубок Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
37 4230-3552208 Трубка от дверного баллона к механизму открывания дверей заднему Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
38 3205-3511111 Баллон регенерационный Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
39 4230-3552210 Трубка от регенерационного баллона до воздухоосушителя Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
40 LА6210 Воздухоосушитель Подробно В закладки Найти в прайсе Где еще применяется 1 развернуть свернуть Стоимость

  • В буфер обмена Windows
41 4230-3511048-10 Охладитель Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
42 4230-3511050 Охладитель Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
43 32053-3552318 Шайба Подробно В закладки Найти в прайсе Где еще применяется 8

  • В буфер обмена Windows
44 4230-3552150 Тройник манометра Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
45 32053-3552322 Гайка угольника Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
46 3205-3514152 Заглушка Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
47 3205-3514153 Переходник Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
48 672-3506013 Прокладка Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
49 2802.3829 Датчик включения сигналов торможения Подробно В закладки Найти в прайсе Где еще применяется 2 развернуть свернуть Стоимость

  • В буфер обмена Windows
50 017-021-25-2-2 Кольцо уплотнительное Подробно В закладки Найти в прайсе Где еще применяется 4 развернуть свернуть Стоимость

  • В буфер обмена Windows
50 3205-3400016 Кольцо уплотнительное Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
51 4230-3511027 Переходник осушителя Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
52 32053-3552279 Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
53 32053-3552295 Шайба Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
54 32053-3552280-01 Тройник клапана контрольного вывода Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
55 100-3515310-10 Клапан контрольного вывода Подробно В закладки Найти в прайсе Где еще применяется 2 развернуть свернуть Стоимость

  • В буфер обмена Windows
56 4230-3509300 Шланг отвода воздуха Подробно В закладки Найти в прайсе Где еще применяется

  • В буфер обмена Windows
57 32053-3552324-01 Штуцер угловой Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
58 ТОRRО.S30-45/9С7W1/АВА32-44/9С7-W Хомут червячный Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
59 S6520.6-1/8 Фитинг угловой Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
60 019-023-25-2-2 Кольцо уплотнительное Подробно В закладки Найти в прайсе Где еще применяется 3 развернуть свернуть Стоимость

  • В буфер обмена Windows
60 3205-3405188 Кольцо уплотнительное Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
62 32053-3552312 Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
63 32053-3552304 Тройник датчика аварийного давления воздуха Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
64 250512-П29 Гайка М10 Подробно В закладки Найти в прайсе Где еще применяется 4 развернуть свернуть Стоимость

  • В буфер обмена Windows
65 2702.3829 Датчик аварийного давления воздуха Подробно В закладки Найти в прайсе Где еще применяется 3 развернуть свернуть Стоимость

  • В буфер обмена Windows
66 200275-П29 БолтМ8х80 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
67 250510-П29 Гайка М8 Подробно В закладки Найти в прайсе Где еще применяется 4 развернуть свернуть Стоимость

  • В буфер обмена Windows
68 252135-П29 Шайба 8 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
69 252005-П29 Шайба 8 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
70 4230-3513027 Переходник Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
71 250638-П29 Гайка М18х1,5-6Н ОСТ 37.001.124-93 Подробно В закладки Найти в прайсе Где еще применяется 2 развернуть свернуть Стоимость

  • В буфер обмена Windows
72 252136-П29 Шайба 10 пружинная Подробно В закладки Найти в прайсе Где еще применяется 4 развернуть свернуть Стоимость

  • В буфер обмена Windows
73 201498-П29 Болт М10х28 Подробно В закладки Найти в прайсе Где еще применяется 4 развернуть свернуть Стоимость

  • В буфер обмена Windows
74 32053-3552296-01 Штуцер угловой Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
75 250636-П29 Гайка М16 Подробно В закладки Найти в прайсе Где еще применяется 2 развернуть свернуть Стоимость

  • В буфер обмена Windows
76 32053-3552282 Прокладка Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
77 4230-3513050 Пробка баллона регенерационного Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
78 20.3830013 Гайка Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
79 3205-6505201 Штуцер Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
80 3205-3552182 Проходник прямой Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
81 252160-П29 Шайба 18Л Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
82 9У6.453.015 Клапан в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
83 3205-3509515 Прокладка Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
84 4230-3552250 Штуцер Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
86 4230-3513095 Тройник клапана накачки шин Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
88 4230-3513026 Переходник Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
89 4230-3506030-10 Кронштейн крепления шланга Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
90 9У6.454.006-01 Штуцер воздушного баллона дверей Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
91 МД06-001 Штуцер Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
92 201470-П29 Болт М8х60 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
93 3205-3515070 Клапан сброса конденсата Подробно В закладки Найти в прайсе Где еще применяется 5 развернуть свернуть Стоимость

  • В буфер обмена Windows
93 3205-3515072 Шток клапана Подробно В закладки Найти в прайсе Где еще применяется 5

  • В буфер обмена Windows
93 3205-3515074 Корпус клапана Подробно В закладки Найти в прайсе Где еще применяется 5

  • В буфер обмена Windows
93 3205-3515080 Кольцо эксцентрическое клапана Подробно В закладки Найти в прайсе Где еще применяется 5

  • В буфер обмена Windows
93 3205-3515082 Пружина клапана сброса конденсата Подробно В закладки Найти в прайсе Где еще применяется 5

  • В буфер обмена Windows
93 3205-3515084-01 Обойма клапана Подробно В закладки Найти в прайсе Где еще применяется 5

  • В буфер обмена Windows
93 3205-3515086 Манжета клапана Подробно В закладки Найти в прайсе Где еще применяется 5

  • В буфер обмена Windows
94 3205-3505024 Прокладка штуцера Подробно В закладки Найти в прайсе Где еще применяется 5
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка "Стоимость" - эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки "Стоимость" - такие детали мы не продаем и заказы на них не принимаем.

Как пользоваться Автокаталогом запчастей?Автокаталог

Электронные каталоги запчастей
с номерами и иллюстрациями

Поиск по АвтоКаталогу


скачатьПрайс-Лист


Все запчасти от А до Я
(159 482 запчасти на 21.11.2017)


Контакты

Телефоны:
8-800-555-0877 звонок по РФ бесплатный 8 (495) 660-5164
8 (495) 660-5165
Звоните с 9:00 до 18:00
Адреса магазинов и складов
СТО Красногорск
Менеджеры по продажам
Ваше мнение о компании


© 1996-2016 Auto-Alliance | ИСО 9001-2008  |  Создание сайта: Individ
Полное или частичное использование любых материалов или их копирование
разрешено только с письменного согласия администрации сайта.
Розница - Цена при розничной продаже и маленьких единичных покупках.
Деталь будет добавлена в заказ без указания цены. Наши менеджеры уточнят для Вас возможность и стоимость поставки по таким позициям
Указано количество на базовую модель. Количество на модификации смотрите в "Дополнительной информации" по детали. Для этого используйте левые кнопки управления дополнительными возможностями.
Опт 0. – цена для магазинов и партнеров холдинга
Опт 1 - мелкооптовая цена для ежемесячных заказов от 70 000 до 170 000 рублей.
Опт 2 – средняя оптовая цена для ежемесячных заказов от 170 000 до 400 000 рублей.
Опт 3 – оптовая цена для ежемесячных заказов от 400 000 рублей.
Опт 4 – VIP цена для поставок по индивидуальным контрактам.
В зависимости от объема ваших заказов в месяц,
мы предлагаем нашим клиентам следующие цены:

Опт 1. – при заказах от 70 000 до 170 000 руб.
Опт 2. – при заказах от 170 000 до 400 000 руб.
Опт 3. – при заказах от 400 000 руб.
Опт 4. – VIP цена по индивидуальным контрактам.
Розница - Цена при розничной продаже и маленьких единичных покупках.

Все цены указаны с НДС в рублях РФ.
Вам видны цены в соответствии с Вашим уровнем доступа.
Цены и наличие на складах не менялись с указанной даты.
Зарегистрированные пользователи могут скачать результаты отбора товаров в виде Ексель-прайсов, если объем выборки не превышает 5000 позиций. Для этого пользуйтесь фильтрами отбора товара в разделах прайс-листа.
Доставка по Москве в пределах МКАД .
Оптовая группа по специальной цене.
