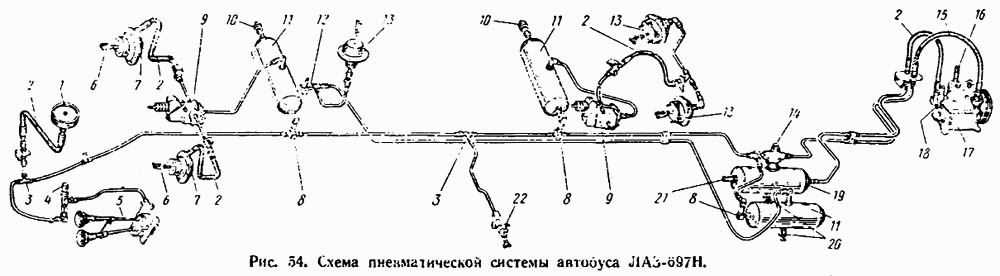

Схема пневматической системы автобуса ЛАЗ-697Н ЛАЗ 695Н. Каталог 1976г.

Схема пневматической системы автобуса ЛАЗ-697Н ЛАЗ 695Н
1
1
2
2
2
2
2
3
3
4
5
6
6
7
7
8
8
8
9
9
10
10
11
11
11
12
13
13
13
14
15
16
17
18
19
20
21
21
22

Масштаб:


ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка "Стоимость" - эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки "Стоимость" - такие детали мы не продаем и заказы на них не принимаем.
Сортировка: № Номер детали Сортировка: Номер детали Наименование запчасти Сортировка: Наименование детали Кол-во на модель Цена

  • В буфер обмена Windows
120-3513111 Трубка выпускного штуцера Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
120-3816028 Шайба манометра уплотнительная Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
124-3513110 Трубка выпускная в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
130Б-3514263 Крышка рычага Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
201461-П8 Болт М8х32 Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
221606-П8 Винт М6х18 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
250508-П8 Гайка М6-6Н Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
250510-П8 Гайка М8-6Н Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
250512-П2 Гайка Подробно В закладки Найти в прайсе Где еще применяется 2 развернуть свернуть Стоимость

  • В буфер обмена Windows
250512-П8 Гайка М10-6Н Подробно В закладки Найти в прайсе Где еще применяется 4 развернуть свернуть Стоимость

  • В буфер обмена Windows
252037-П8 Шайба 6 пружинная Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
252134-П2 Шайба 6 пружинная Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
252135-П2 Шайба 8 пружинная Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
252136-П2 Шайба 10 пружинная Подробно В закладки Найти в прайсе Где еще применяется 4 развернуть свернуть Стоимость

  • В буфер обмена Windows
258252-П Шплинт-проволока 1,2х150 Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
262543-П2 Пробка К3/8" Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
305265-П29 Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
305266-П29 Штуцер Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
305284-П Угольник ввертный Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
417325-П8 Гайка специальная Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
419770-П29 Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
421003-П29 Гайка накидная Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
421005-П29 Гайка накидная М18х1,5 Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
421012-П29 Ниппель Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
421014-П29 Ниппель Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
421020-П29 Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
421023-П Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
421023-П29 Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
421041-П Угольник ввертный Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
421077-П Тройник проходной Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695-3513026 Гайка крепления тройника Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695-3514210 Клапан в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695-3514212 Корпус клапана Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695-3713026 Гайка крепления тройника Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695-3724047 Втулка проходная провода габаритного фонаря Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Б-3506090 Винт Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
695Б-3513086 Стержень стяжной Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Б-3513086-В Стержень стягивающий Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
695Б-3513087-Б Стержень стягивающий в сборе Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Б-3513113 Штуцер воздушного баллона выпускной Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695Б-3513151 Корпус обратного клапана Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Б-3513155 Седло обратного клапана Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Б-3513156-А Прокладка седла обратного клапана Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Б-3513158 Пружина обратного клапана Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Б-3513159 Шарик обратного клапана Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Б-3514093 Стержень стягивающий в сборе Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
695Б-3514094 Стержень стягивающий Подробно В закладки Найти в прайсе Где еще применяется 4

  • В буфер обмена Windows
695Б-5108012 Профиль основания инструментального ящика Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695Б-5108028 Профиль Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695В-2935090 Кольцо упорное Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695В-3510067 Прокладка Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695В-3511032 Корпус внутренний Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695В-3511042 Фильтр Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695В-3511044 Кольцо упорное Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695В-3511052 Пробка Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695В-6108206 Переходник Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695Е-3513065 Трубка сливного крана Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695Е-3513081 Хомут в сборе Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Е-3513095-Б Поперечина крепления конденсационного баллона Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Е-3513097 Уголок крепления воздушных баллонов Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695Е-3513100 Кран сливной в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695Е-3721078 Включатель сигнала обгона Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695Е-3721096 Труба в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695ЕЭ-3513079 Уголок крепления воздушных баллонов в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695ЕЭ-3513083 Рамка крепления воздушных баллонов в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
695ЕЭ-3513084 Хомут с поперечиной крепления воздушных баллонов в сборе Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695ЕЭ-3513092 Поперечина крепления воздушных баллонов Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
695Ж-3506123 Хомут Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
695М-3506122 Хомут в сборе Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
695М-3506124 Прокладка Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
695Н-3506094 Кронштейн переходника Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697-3506140 Труба в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697-3506141 Труба Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721054 Штуцер сигнала Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721056 Гайка накидная Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721058 Переходник Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721060 Переходник трубки сигнала Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721062 Прокладка Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
697Е-3721063 Шайба Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
697Е-3721064 Угольник Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721066 Гайка специальная Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721070 Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
697Е-3721072 Кронштейн крепления сигнала обгона в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721074 Кронштейн крепления сигнала обгона Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721075 Прокладка сигнала обгона Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721092 Труба в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721094 Труба Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
697Е-3721098 Труба Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
698-3504156 Переходник Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
698-3511025 Корпус масловлагоотделителя Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
698-3511046 Стержень стягивающий Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
698-3511050 Прокладка Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
698-3511100 Стакан в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
698-3511102 Стакан Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
698-3511104 Фланец Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
698-3513018 Баллон воздушный в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
698-3513085 Хомут воздушного баллона Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
699А-3511030 Корпус внутренний в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
699А-3511034 Крышка внутреннего корпуса Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
699А-3511066 Пружина Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
699А-3570170 Штуцер ввертной Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
1 699А-3801010 Комбинированный прибор (КП-111) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
2 Л158В-3506360 Шланг гибкий тормозных камер в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
3 421068-П Тройник проходной Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
4 697Е-3721076 Включатель сигнала в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
5 697Е-3721046 Сигнал обгона пневматический (С-42) Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
6 120-3519060 Вилка штока передней тормозной камеры Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
7 158-3519008 Камера тормозная передняя правая в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
7 158-3519009 Камера тормозная передняя левая в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
8 695Б-3513150 Клапан обратный в сборе Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
9 130Б-3514010-Б Кран тормозной в сборе Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
10 695-3816050 Датчик аварийного давления в пневматической системе в сборе Подробно В закладки Найти в прайсе Где еще применяется 2

  • В буфер обмена Windows
11 256Б-3513015 Баллон воздушный в сборе Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
12 698-3508430 Клапан включения усилителя в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
13 200-3519111-ВТ Камера тормозная задняя в сборе Подробно В закладки Найти в прайсе Где еще применяется 3

  • В буфер обмена Windows
14 698-3511010 Масловлагоотделитель в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
15 695М-3506352 Шланг высокого давления в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
16 130-3509276 Шланг подвода воздуха к компрессору Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
17 130-3509015-Б Компрессор с нижней крышкой и шкивом в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
18 130-3512010-А2 Регулятор давления в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
19 698-3513015-Б Баллон воздушный в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
20 130-1015370 Кран сливной в сборе Подробно В закладки Найти в прайсе Где еще применяется 1

  • В буфер обмена Windows
21 120-3513050 Клапан предохранительный в сборе Подробно В закладки Найти в прайсе Где еще применяется 1 развернуть свернуть Стоимость

  • В буфер обмена Windows
22 120-3506350-А1 Кран отвода воздуха в сборе Подробно В закладки Найти в прайсе Где еще применяется 1 развернуть свернуть Стоимость
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка "Стоимость" - эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки "Стоимость" - такие детали мы не продаем и заказы на них не принимаем.

Как пользоваться Автокаталогом запчастей?Автокаталог

Электронные каталоги запчастей
с номерами и иллюстрациями

Поиск по АвтоКаталогу


скачатьПрайс-Лист


Все запчасти от А до Я
(163 240 запчастей на 28.05.2017)


Контакты

Телефоны:
8-800-555-0877 звонок по РФ бесплатный 8 (495) 660-5164
8 (495) 660-5165
Звоните с 9:00 до 18:00
Адреса магазинов и складов
СТО Красногорск
Менеджеры по продажам
Ваше мнение о компании


© 1996-2016 Auto-Alliance | ИСО 9001-2008  |  Создание сайта: Individ
Полное или частичное использование любых материалов или их копирование
разрешено только с письменного согласия администрации сайта.
Розница - Цена при розничной продаже и маленьких единичных покупках.
Деталь будет добавлена в заказ без указания цены. Наши менеджеры уточнят для Вас возможность и стоимость поставки по таким позициям
Указано количество на базовую модель. Количество на модификации смотрите в "Дополнительной информации" по детали. Для этого используйте левые кнопки управления дополнительными возможностями.
Опт 0. – цена для магазинов и партнеров холдинга
Опт 1 - мелкооптовая цена для ежемесячных заказов от 70 000 до 170 000 рублей.
Опт 2 – средняя оптовая цена для ежемесячных заказов от 170 000 до 400 000 рублей.
Опт 3 – оптовая цена для ежемесячных заказов от 400 000 рублей.
Опт 4 – VIP цена для поставок по индивидуальным контрактам.
В зависимости от объема ваших заказов в месяц,
мы предлагаем нашим клиентам следующие цены:

Опт 1. – при заказах от 70 000 до 170 000 руб.
Опт 2. – при заказах от 170 000 до 400 000 руб.
Опт 3. – при заказах от 400 000 руб.
Опт 4. – VIP цена по индивидуальным контрактам.
Розница - Цена при розничной продаже и маленьких единичных покупках.

Все цены указаны с НДС в рублях РФ.
Вам видны цены в соответствии с Вашим уровнем доступа.
Цены и наличие на складах не менялись с указанной даты.
Зарегистрированные пользователи могут скачать результаты отбора товаров в виде Ексель-прайсов, если объем выборки не превышает 5000 позиций. Для этого пользуйтесь фильтрами отбора товара в разделах прайс-листа.
Доставка по Москве в пределах МКАД .
Оптовая группа по специальной цене.
