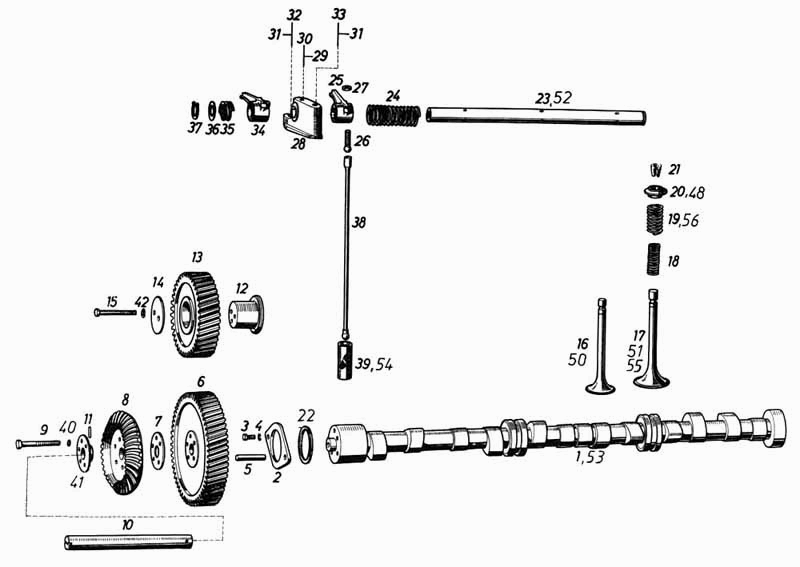

Распределительный механизм двигателя 260.50

Головка цилиндров 260.50 Масляный насос 260.50

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

4

5

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

21

22

23

24

25

26

27

28

30

33

34

35

36

37

38

39

40

41

43

46

47

49

50

51

52

53

54

55

56

57

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал распределительный

Заводской номер: 1.04401-0148 Количество на модель: 1

1.04401-0148

1

2

Номер детали на чертеже:

2

Фланец

Заводской номер: 1.98112-0038 Количество на модель: 1

1.98112-0038

1

3

Номер детали на чертеже:

3

Болт М6х15

Заводской номер: МSz 2463-10.9 6К2 Количество на модель: 2

МSz 2463-10.9 6К2

2

4

Номер детали на чертеже:

4

Шайба пружинная М14

Заводской номер: МSz 2210 Количество на модель: 2

МSz 2210

2

4

Номер детали на чертеже:

4

Шайба пружинная 6К-2

Заводской номер: МSZ КGSТ 2665 Количество на модель:

МSZ КGSТ 2665

5

Номер детали на чертеже:

5

Штифт цилиндрический

Заводской номер: МSz 2218-6.6 Количество на модель: 1

МSz 2218-6.6

1

5

Номер детали на чертеже:

5

Штифт цилиндрический 6m 6х20

Заводской номер: МSz КGSТ 239 Количество на модель:

МSz КGSТ 239

6

Номер детали на чертеже:

6

Шестерня распределительного вала

Заводской номер: 1.04501-0060 Количество на модель: 1

1.04501-0060

1

7

Номер детали на чертеже:

7

Набор установочных шайб

Заводской номер: 3.90701-0806 Количество на модель: 1

3.90701-0806

1

7

Номер детали на чертеже:

7

Набор установочных шайб

Заводской номер: 3.90701-0805 Количество на модель:

3.90701-0805

8

Номер детали на чертеже:

8

Комплект конических шестерен

Заводской номер: 3.11399-6802 Количество на модель: 1

3.11399-6802

1

9

Номер детали на чертеже:

9

Болт М14х32

Заводской номер: МSz 2463-10.9 Количество на модель: 4

МSz 2463-10.9

4

10

Номер детали на чертеже:

10

Вал ведущий

Заводской номер: 1.27505-0020 Количество на модель: 1

1.27505-0020

1

11

Номер детали на чертеже:

11

8х16

Заводской номер: DIN 1481 Количество на модель: 1

DIN 1481

1

12

Номер детали на чертеже:

12

Ось промежуточной шестерни

Заводской номер: 1.04506-0008 Количество на модель: 1

1.04506-0008

1

13

Номер детали на чертеже:

13

Шестерня промежуточная

Заводской номер: 1.04505-0024 Количество на модель: 1

1.04505-0024

1

14

Номер детали на чертеже:

14

Шайба вала концевая

Заводской номер: 1.90720-0026 Количество на модель: 1

1.90720-0026

1

15

Номер детали на чертеже:

15

Болт М10х70

Заводской номер: МSz 2461-10,9 Количество на модель: 2

МSz 2461-10,9

2

16

Номер детали на чертеже:

16

Клапан выпускной

Заводской номер: 1.04101-0273 Количество на модель: 6

1.04101-0273

6

17

Номер детали на чертеже:

17

Клапан впускной

Заводской номер: 1.04101-0305 Количество на модель: 6

1.04101-0305

6

18

Номер детали на чертеже:

18

Пружина клапана внутреняя

Заводской номер: 51.04102-0002 Количество на модель: 12

51.04102-0002

12

19

Номер детали на чертеже:

19

Пружина клапана наружная

Заводской номер: 51.04102-0001 Количество на модель: 12

51.04102-0001

12

20

Номер детали на чертеже:

20

Тарелка пружины клапана

Заводской номер: 1.04103-0077 Количество на модель:

1.04103-0077

20

Номер детали на чертеже:

20

Тарелка пружины клапана

Заводской номер: 51.04103-0058 Количество на модель:

51.04103-0058

21

Номер детали на чертеже:

21

Сухарь клапана

Заводской номер: 51.04104-0017 Количество на модель: 24

51.04104-0017

24

21

Номер детали на чертеже:

21

Сухарь клапана

Заводской номер: 1.04104-0017 Количество на модель:

1.04104-0017

22

Номер детали на чертеже:

22

Шайба

Заводской номер: 1.90720-0070 Количество на модель: 1

1.90720-0070

1

23

Номер детали на чертеже:

23

Ось коромысла клапана

Заводской номер: 1.04203-5021 Количество на модель: 2

1.04203-5021

2

24

Номер детали на чертеже:

24

Пружина

Заводской номер: 1.97601-0018 Количество на модель: 4

1.97601-0018

4

25

Номер детали на чертеже:

25

Коромысло выпускного клапана

Заводской номер: 1.04201-5008 Количество на модель: 6

1.04201-5008

6

26

Номер детали на чертеже:

26

Болт нажимной

Заводской номер: 3.04205-0801 Количество на модель: 12

3.04205-0801

12

27

Номер детали на чертеже:

27

Гайка низкая с мелкой резьбой

Заводской номер: 3.90501-0805 Количество на модель: 12

3.90501-0805

12

28

Номер детали на чертеже:

28

Стойка валика коромысел

Заводской номер: 1.04202-0037 Количество на модель: 6

1.04202-0037

6

30

Номер детали на чертеже:

30

Болт М8х18

Заводской номер: МSz 2463-10.9 10К2 Количество на модель:

МSz 2463-10.9 10К2

33

Номер детали на чертеже:

33

Болт М14х32

Заводской номер: МSz 2461-10.9 Количество на модель: 6

МSz 2461-10.9

6

34

Номер детали на чертеже:

34

Коромысло впускного клапана

Заводской номер: 1.04201-5005 Количество на модель: 6

1.04201-5005

6

35

Номер детали на чертеже:

35

Пружина

Заводской номер: 1.97601-0019 Количество на модель: 4

1.97601-0019

4

36

Номер детали на чертеже:

36

Шайба

Заводской номер: 1.90710-0010 Количество на модель: 4

1.90710-0010

4

37

Номер детали на чертеже:

37

Кольцо стопорное наружное 24

Заводской номер: МSz 232 Количество на модель: 4

МSz 232

4

38

Номер детали на чертеже:

38

Штанга толкателя клапана в сборе

Заводской номер: 1.04302-5037 Количество на модель: 12

1.04302-5037

12

39

Номер детали на чертеже:

39

Толкатель клапана

Заводской номер: 1.04301-0007 Количество на модель: 12

1.04301-0007

12

40

Номер детали на чертеже:

40

Упругая шайба В6

Заводской номер: DIN 137 Количество на модель: 4

DIN 137

4

41

Номер детали на чертеже:

41

Шайба поводковая

Заводской номер: 1.90720-0066 Количество на модель:

1.90720-0066

43

Номер детали на чертеже:

43

Шайба установочная

Заводской номер: Шайба установочная Количество на модель: 4

Шайба установочная

4

46

Номер детали на чертеже:

46

Пробка

Заводской номер: 1.90302-0012 Количество на модель: 4

1.90302-0012

4

47

Номер детали на чертеже:

47

Втулка

Заводской номер: 3.93031-0002 Количество на модель: 12

3.93031-0002

12

49

Номер детали на чертеже:

49

Шайба поводковая

Заводской номер: 3.90720-0804 Количество на модель: 1

3.90720-0804

1

50

Номер детали на чертеже:

50

Клапан выпускной

Заводской номер: 1.04101-0303 Количество на модель:

1.04101-0303

51

Номер детали на чертеже:

51

Клапан впускной

Заводской номер: 1.04101-0302 Количество на модель:

1.04101-0302

52

Номер детали на чертеже:

52

Ось коромысла клапана

Заводской номер: 1.04203-0023 Количество на модель:

1.04203-0023

53

Номер детали на чертеже:

53

Вал распределительный

Заводской номер: 3.04401-0802 Количество на модель:

3.04401-0802

54

Номер детали на чертеже:

54

Толкатель клапана

Заводской номер: 51.04301-0007 Количество на модель:

51.04301-0007

55

Номер детали на чертеже:

55

Клапан впускной

Заводской номер: 1.04101-0304 Количество на модель:

1.04101-0304

56

Номер детали на чертеже:

56

Пружина клапана наружная

Заводской номер: 51.04103-0066 Количество на модель:

51.04103-0066

57

Номер детали на чертеже:

57

Штанга толкателя клапана в сборе

Заводской номер: 3.04302-5804 Количество на модель: 12

3.04302-5804

12
