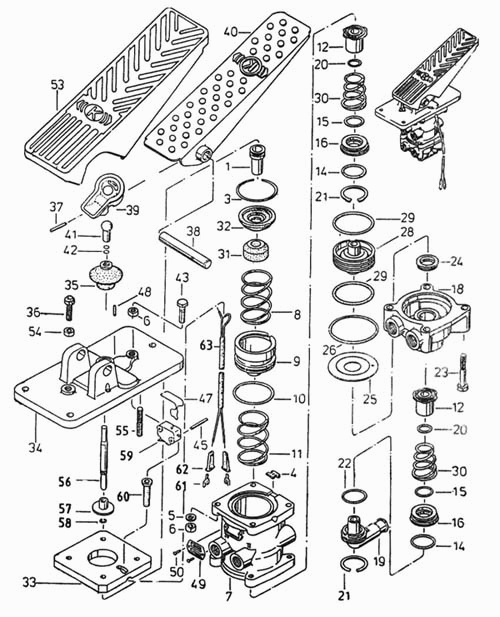

Тормозной кран автомобиля 260.50

Влагоотделитель 260.50 Установка генератора 260.50

Вид отображения:

Детали справа

По ширине экрана

1

3

4

5

6

7

8

9

10

11

12

14

15

16

18

19

20

21

22

23

24

25

26

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

45

46

47

48

49

50

53

54

55

57

58

59

60

61

62

63

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Нажимная деталь

Заводской номер: 4В 55818 Количество на модель:

4В 55818

3

Номер детали на чертеже:

3

Кольцо натяжное

Заводской номер: 484611 Количество на модель:

484611

4

Номер детали на чертеже:

4

Колпак

Заводской номер: 4В 58089 Количество на модель:

4В 58089

5

Номер детали на чертеже:

5

Шайба

Заводской номер: 450862 Количество на модель:

450862

6

Номер детали на чертеже:

6

Гайка шестигранная

Заводской номер: 452174 Количество на модель:

452174

7

Номер детали на чертеже:

7

Корпус верхный

Заводской номер: 1В 67121/1 Количество на модель:

1В 67121/1

8

Номер детали на чертеже:

8

Пружина нажимная

Заводской номер: 4В 58223 Количество на модель:

4В 58223

9

Номер детали на чертеже:

9

Поршень

Заводской номер: 2В 62142 Количество на модель:

2В 62142

10

Номер детали на чертеже:

10

Кольцо "О"-образное

Заводской номер: 4В 59915 Количество на модель:

4В 59915

11

Номер детали на чертеже:

11

Пружина нажимная

Заводской номер: 4В 59835 Количество на модель:

4В 59835

12

Номер детали на чертеже:

12

Клапан

Заводской номер: 4В 56061 Количество на модель:

4В 56061

14

Номер детали на чертеже:

14

Кольцо "О"-образное

Заводской номер: 4В 44910 Количество на модель:

4В 44910

15

Номер детали на чертеже:

15

Кольцо "О"-образное

Заводской номер: 4В 43723/4 Количество на модель:

4В 43723/4

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 4В 69244 Количество на модель:

4В 69244

18

Номер детали на чертеже:

18

Корпус нижный

Заводской номер: 2В 67122/1 Количество на модель:

2В 67122/1

19

Номер детали на чертеже:

19

Крышка

Заводской номер: 2В 57041 Количество на модель:

2В 57041

20

Номер детали на чертеже:

20

Кольцо "О"-образное

Заводской номер: 4В 48655 Количество на модель:

4В 48655

21

Номер детали на чертеже:

21

Кольцо стопорное

Заводской номер: 4А 42048/6 Количество на модель:

4А 42048/6

22

Номер детали на чертеже:

22

Кольцо "О"-образное

Заводской номер: 4А 91150 Количество на модель:

4А 91150

23

Номер детали на чертеже:

23

Болт с шестигранной головкой

Заводской номер: 451754 Количество на модель:

451754

24

Номер детали на чертеже:

24

Манжета

Заводской номер: 4В 44898 Количество на модель:

4В 44898

25

Номер детали на чертеже:

25

Прокладка

Заводской номер: 4В 53092 Количество на модель:

4В 53092

26

Номер детали на чертеже:

26

Кольцо "О"-образное

Заводской номер: 4В 51744 Количество на модель:

4В 51744

28

Номер детали на чертеже:

28

Поршень

Заводской номер: 3В 78698 Количество на модель:

3В 78698

29

Номер детали на чертеже:

29

Кольцо "О"-образное

Заводской номер: 4В 44173 Количество на модель:

4В 44173

30

Номер детали на чертеже:

30

Поршень

Заводской номер: 4В 53222 Количество на модель:

4В 53222

31

Номер детали на чертеже:

31

Пружина резиновая

Заводской номер: 4В 56329 Количество на модель:

4В 56329

32

Номер детали на чертеже:

32

Тарелка клапана

Заводской номер: 4В 77594 Количество на модель:

4В 77594

33

Номер детали на чертеже:

33

Пластинка

Заводской номер: 4В 71103 Количество на модель:

4В 71103

34

Номер детали на чертеже:

34

Крышка в сборе

Заводской номер: 11 16474 Количество на модель:

11 16474

35

Номер детали на чертеже:

35

Чехол защитный

Заводской номер: 4А 78979 Количество на модель:

4А 78979

36

Номер детали на чертеже:

36

Болт упорный

Заводской номер: 4В 70338/2 Количество на модель:

4В 70338/2

37

Номер детали на чертеже:

37

Распорный штифт

Заводской номер: 465473 Количество на модель:

465473

38

Номер детали на чертеже:

38

Штифт

Заводской номер: 4В 44197 Количество на модель:

4В 44197

39

Номер детали на чертеже:

39

Нажимная деталь

Заводской номер: 3В 69049 Количество на модель:

3В 69049

40

Номер детали на чертеже:

40

Педаль

Заводской номер: 1 76966 Количество на модель:

1 76966

41

Номер детали на чертеже:

41

Штанга нажимная

Заводской номер: 4В 95338 Количество на модель:

4В 95338

42

Номер детали на чертеже:

42

Шайба

Заводской номер: 450653 Количество на модель:

450653

43

Номер детали на чертеже:

43

Винт самонарезающий

Заводской номер: 464729 Количество на модель:

464729

44

Номер детали на чертеже:

44

Штанга нажимная в сборе

Заводской номер: 1116473 Количество на модель:

1116473

45

Номер детали на чертеже:

45

Распорный штифт

Заводской номер: 456786 Количество на модель:

456786

45

Номер детали на чертеже:

45

Штанга нажимная

Заводской номер: 4В 95334 Количество на модель:

4В 95334

46

Номер детали на чертеже:

46

Микро-включатель, в сборе

Заводской номер: 184081 Количество на модель:

184081

47

Номер детали на чертеже:

47

Пружина фигурная

Заводской номер: 4N 75547 Количество на модель:

4N 75547

48

Номер детали на чертеже:

48

Штифт с резьбовым концом

Заводской номер: 460822 Количество на модель:

460822

49

Номер детали на чертеже:

49

Доска типа

Заводской номер: 4В 21507 Количество на модель:

4В 21507

50

Номер детали на чертеже:

50

Штифт с насечкой до половины

Заводской номер: 463483 Количество на модель:

463483

53

Номер детали на чертеже:

53

Накладка педали резиновая

Заводской номер: 2В 91267 Количество на модель:

2В 91267

54

Номер детали на чертеже:

54

Гайка шестигранная

Заводской номер: 463626 Количество на модель:

463626

55

Номер детали на чертеже:

55

Шплинка с винчиваемьм концом длиной

Заводской номер: 465472 Количество на модель:

465472

57

Номер детали на чертеже:

57

Кольцо

Заводской номер: 4В 71105 Количество на модель:

4В 71105

58

Номер детали на чертеже:

58

Кольцо натяжное

Заводской номер: 465202 Количество на модель:

465202

59

Номер детали на чертеже:

59

Микро-включатель

Заводской номер: 184080 Количество на модель:

184080

60

Номер детали на чертеже:

60

Направляющая деталь

Заводской номер: 4В 33482 Количество на модель:

4В 33482

61

Номер детали на чертеже:

61

Штепселная розетка

Заводской номер: 459018 Количество на модель:

459018

62

Номер детали на чертеже:

62

Изоляционная втулка

Заводской номер: 4А 86602 Количество на модель:

4А 86602

63

Номер детали на чертеже:

63

Электрические провода

Заводской номер: 4В 84998/1 Количество на модель:

4В 84998/1
