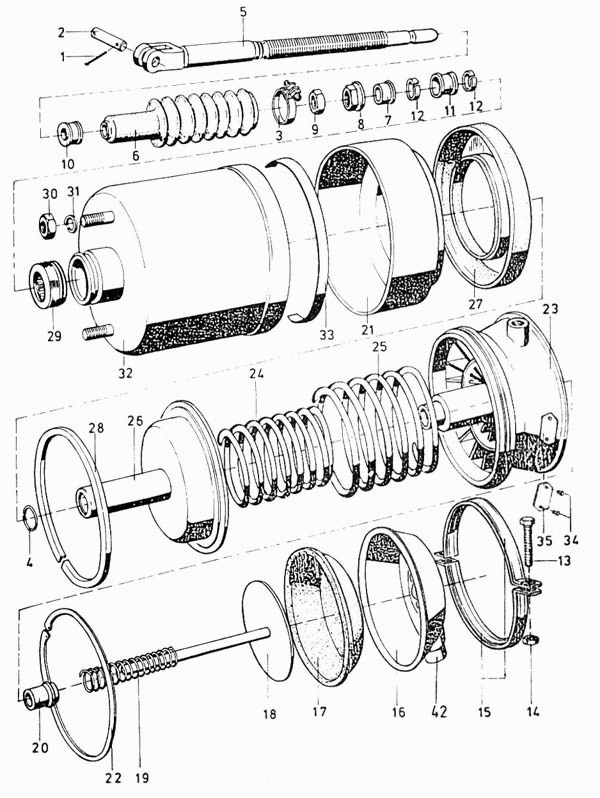

Тормозной цилиндр двухстороннего действия 260.50

Обратный клапан 260.50 Перепускной клапан (без обратного потока) 260.50

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

23

24

25

26

27

28

29

31

32

33

33

33

34

35

36

37

38

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шплинт 4х20

Заводской номер: МSZ 2224 Количество на модель: 2

МSZ 2224

2

1

Номер детали на чертеже:

1

Шплинт 4х22

Заводской номер: МSZ КG5Т 220 Количество на модель:

МSZ КG5Т 220

2

Номер детали на чертеже:

2

Штифт

Заводской номер: 576-5002 Количество на модель: 1

576-5002

1

3

Номер детали на чертеже:

3

Хомут 44-56

Заводской номер: 28690-113110 Количество на модель:

28690-113110

3

Номер детали на чертеже:

3

Хомут 44-56

Заводской номер: 4В 31464/3 Количество на модель: 1

4В 31464/3

1

4

Номер детали на чертеже:

4

Пружина натяжная

Заводской номер: 590-5175 Количество на модель: 1

590-5175

1

5

Номер детали на чертеже:

5

Шток поршня в сборе

Заводской номер: 596-5126 Количество на модель:

596-5126

5

Номер детали на чертеже:

5

Шток поршня в сборе

Заводской номер: 596-5113 Количество на модель: 1

596-5113

1

6

Номер детали на чертеже:

6

Чехол защитный

Заводской номер: 593-8517 Количество на модель: 1

593-8517

1

7

Номер детали на чертеже:

7

Втулка направляющая

Заводской номер: 593-5087 Количество на модель: 1

593-5087

1

8

Номер детали на чертеже:

8

Гайка с буртиком

Заводской номер: 558-5009 Количество на модель: 1

558-5009

1

9

Номер детали на чертеже:

9

Гайка низкая

Заводской номер: 561-5014 Количество на модель: 1

561-5014

1

10

Номер детали на чертеже:

10

Опорное кольцо

Заводской номер: 593-5041 Количество на модель: 1

593-5041

1

11

Номер детали на чертеже:

11

Нажимная деталь

Заводской номер: 564-5004 Количество на модель: 1

564-5004

1

12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 593-5048 Количество на модель: 2

593-5048

2

13

Номер детали на чертеже:

13

Болт М10х50

Заводской номер: МSZ 2463 8.8 Количество на модель: 2

МSZ 2463 8.8

2

14

Номер детали на чертеже:

14

Гайка шестигранная М6

Заводской номер: МSZ 2260 Количество на модель: 2

МSZ 2260

2

15

Номер детали на чертеже:

15

Хомут

Заводской номер: 587-5049 Количество на модель: 2

587-5049

2

16

Номер детали на чертеже:

16

Крышка сварная

Заводской номер: 586-5034 Количество на модель: 1

586-5034

1

17

Номер детали на чертеже:

17

Мембрана резиновая

Заводской номер: 593-8009 Количество на модель: 1

593-8009

1

18

Номер детали на чертеже:

18

Поршень сварной

Заводской номер: 586-5008 Количество на модель: 1

586-5008

1

19

Номер детали на чертеже:

19

Пружина нажимная

Заводской номер: 590-5095 Количество на модель: 1

590-5095

1

19

Номер детали на чертеже:

19

Пружина нажимная

Заводской номер: 590-5202 Количество на модель:

590-5202

20

Номер детали на чертеже:

20

Втулка

Заводской номер: 593-5050 Количество на модель: 1

593-5050

1

21

Номер детали на чертеже:

21

Чехол защитный

Заводской номер: 593-8519 Количество на модель: 1

593-8519

1

22

Номер детали на чертеже:

22

Стопорное кольцо

Заводской номер: 4А 82902/6 Количество на модель: 1

4А 82902/6

1

23

Номер детали на чертеже:

23

Фланец

Заводской номер: 517-5023 Количество на модель: 1

517-5023

1

23

Номер детали на чертеже:

23

Фланец

Заводской номер: 517-5033 Количество на модель:

517-5033

24

Номер детали на чертеже:

24

Пружина нажимная

Заводской номер: 590-5143 Количество на модель: 1

590-5143

1

25

Номер детали на чертеже:

25

Пружина нажимная

Заводской номер: 590-5147 Количество на модель: 1

590-5147

1

26

Номер детали на чертеже:

26

Поршень сварной

Заводской номер: 586-5067 Количество на модель: 1

586-5067

1

27

Номер детали на чертеже:

27

Манжет поршня

Заводской номер: 593-9041 Количество на модель: 1

593-9041

1

28

Номер детали на чертеже:

28

Втулка направляющая

Заводской номер: 393-3035 Количество на модель: 1

393-3035

1

29

Номер детали на чертеже:

29

Уплотнительное кольцо в сборе

Заводской номер: 56-5126 Количество на модель: 1

56-5126

1

31

Номер детали на чертеже:

31

Шайба пружинная М8

Заводской номер: МSZ 2210 Количество на модель: 2

МSZ 2210

2

32

Номер детали на чертеже:

32

Цилиндр сварной

Заводской номер: 586-5066 Количество на модель: 1

586-5066

1

33

Номер детали на чертеже:

33

Предупредительная лента

Заводской номер: 593-5099 Количество на модель:

593-5099

33

Номер детали на чертеже:

33

Предупредительная лента

Заводской номер: 593-5097 Количество на модель:

593-5097

33

Номер детали на чертеже:

33

Предупредительная лента

Заводской номер: 393-5097 Количество на модель: 2

393-5097

2

34

Номер детали на чертеже:

34

3х4

Заводской номер: Шплинт МSZ 2246 Количество на модель: 2

Шплинт МSZ 2246

2

35

Номер детали на чертеже:

35

Доска типа

Заводской номер: 588-5126 Количество на модель: 1

588-5126

1

36

Номер детали на чертеже:

36

Шток поршня в сборе

Заводской номер: 596-5123 Количество на модель:

596-5123

37

Номер детали на чертеже:

37

Тормозной цилиндр двухстороннего действия

Заводской номер: 60241-131 Количество на модель: 1

60241-131

1

38

Номер детали на чертеже:

38

Тормозной цилиндр двухстороннего действия

Заводской номер: 60241-132 Количество на модель:

60241-132

39

Номер детали на чертеже:

39

Ремонтный набор для маленьких ремонтов

Заводской номер: 60900-039000 Количество на модель: 1

60900-039000

1

40

Номер детали на чертеже:

40

Ремонтный набор для больших ремонтов

Заводской номер: 60900-040000 Количество на модель: 1

60900-040000

1

41

Номер детали на чертеже:

41

Доска типа /для смены после больших ремонтов, синего цвета/

Заводской номер: 588-5173 Количество на модель: 1

588-5173

1

42

Номер детали на чертеже:

42

Чехол защитный

Заводской номер: 593-5102 Количество на модель: 1

593-5102

1
