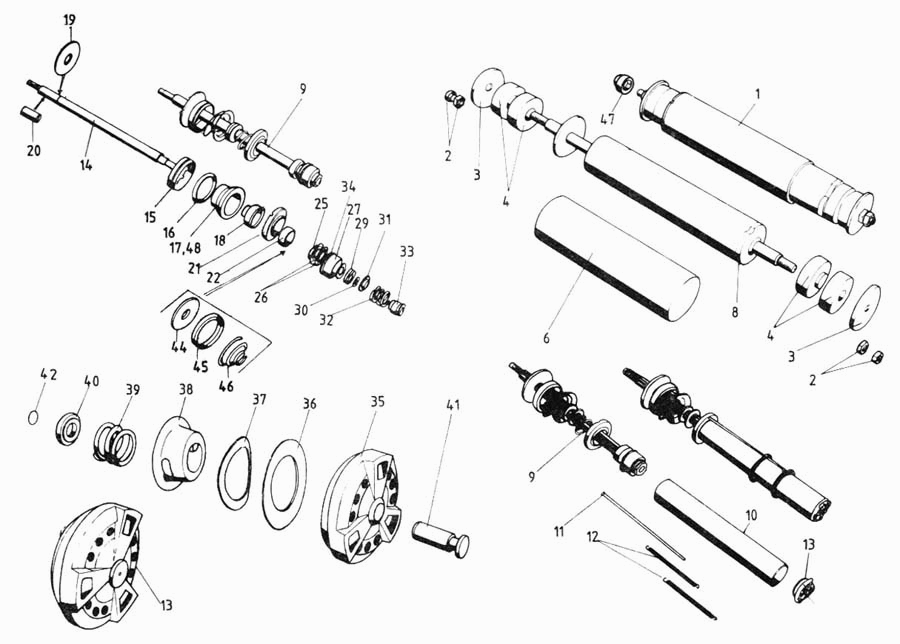

Детали амортизатора 260.50

Детали воздушной рессоры 260.50 Детали амортизатора 260.50

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

6

8

9

10

11

12

13

14

15

16

17

18

20

21

22

23

26

27

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Амортизатор

Заводской номер: 62-010901 Количество на модель: 1

62-010901

1

2

Номер детали на чертеже:

2

Зажимная гайка

Заводской номер: 06-21301-0 Количество на модель: 4

06-21301-0

4

3

Номер детали на чертеже:

3

Внешний диск

Заводской номер: 06-02130-0 Количество на модель: 2

06-02130-0

2

4

Номер детали на чертеже:

4

Резиновая колодка

Заводской номер: 06-02049-0 Количество на модель: 4

06-02049-0

4

6

Номер детали на чертеже:

6

Пылезащитная труба

Заводской номер: 06-24501-0 Количество на модель: 1

06-24501-0

1

8

Номер детали на чертеже:

8

Сварная труба-бак

Заводской номер: 60-200301 Количество на модель: 1

60-200301

1

9

Номер детали на чертеже:

9

Монтированный шток

Заводской номер: 60-250801 Количество на модель: 1

60-250801

1

10

Номер детали на чертеже:

10

Букса

Заводской номер: 06-23901-0 Количество на модель: 1

06-23901-0

1

11

Номер детали на чертеже:

11

Труба обратного потока

Заводской номер: 06-23701-0 Количество на модель: 1

06-23701-0

1

12

Номер детали на чертеже:

12

Балочкая пружина

Заводской номер: 06-02001-0 Количество на модель: 2

06-02001-0

2

13

Номер детали на чертеже:

13

Монтированный колпак

Заводской номер: 60-250301 Количество на модель: 1

60-250301

1

14

Номер детали на чертеже:

14

Комплект поршевых штоков

Заводской номер: 06-21201-0 Количество на модель: 1

06-21201-0

1

15

Номер детали на чертеже:

15

Запорный болт

Заводской номер: 06-02003-0 Количество на модель: 1

06-02003-0

1

16

Номер детали на чертеже:

16

Кольцевое уплотнение

Заводской номер: 06-02045-0 Количество на модель: 1

06-02045-0

1

17

Номер детали на чертеже:

17

Уплотняюшая полость

Заводской номер: 06-02194-0 Количество на модель: 1

06-02194-0

1

18

Номер детали на чертеже:

18

Уплотнение поршневого штока

Заводской номер: 60-020018 Количество на модель: 1

60-020018

1

20

Номер детали на чертеже:

20

Втулка

Заводской номер: 06-02162-0 Количество на модель: 1

06-02162-0

1

21

Номер детали на чертеже:

21

Контршток

Заводской номер: 06-23501-0 Количество на модель: 1

06-23501-0

1

22

Номер детали на чертеже:

22

Буферная пружина

Заводской номер: 06-02010-0 Количество на модель: 1

06-02010-0

1

23

Номер детали на чертеже:

23

Опорная плоскость

Заводской номер: 06-02044-0 Количество на модель: 1

06-02044-0

1

26

Номер детали на чертеже:

26

Плоский вентил

Заводской номер: 06-02013-0 Количество на модель: 2

06-02013-0

2

27

Номер детали на чертеже:

27

Поршень

Заводской номер: 06-20405-0 Количество на модель: 1

06-20405-0

1

29

Номер детали на чертеже:

29

Прокладка вентиля

Заводской номер: 06-02015-0 Количество на модель: 4

06-02015-0

4

30

Номер детали на чертеже:

30

Кольцевая прокладка

Заводской номер: 06-02016-0 Количество на модель: 1

06-02016-0

1

31

Номер детали на чертеже:

31

Упор пружины

Заводской номер: 06-02017-0 Количество на модель: 1

06-02017-0

1

32

Номер детали на чертеже:

32

Клапанная пружина

Заводской номер: 06-20601-0 Количество на модель: 1

06-20601-0

1

33

Номер детали на чертеже:

33

Поршневой шток, гайка

Заводской номер: 06-02018-0 Количество на модель: 1

06-02018-0

1

34

Номер детали на чертеже:

34

Поршневое кольцо

Заводской номер: 06-02014-0 Количество на модель: 1

06-02014-0

1

35

Номер детали на чертеже:

35

Колпак

Заводской номер: 06-02021-0 Количество на модель: 1

06-02021-0

1

36

Номер детали на чертеже:

36

Впускная вентильная плоскость

Заводской номер: 06-02022-0 Количество на модель: 1

06-02022-0

1

37

Номер детали на чертеже:

37

Влускная вентильная пружина

Заводской номер: 06-02096-0 Количество на модель: 1

06-02096-0

1

38

Номер детали на чертеже:

38

Тарелка пружины

Заводской номер: 06-02024-0 Количество на модель: 1

06-02024-0

1

39

Номер детали на чертеже:

39

Клапанная пружина II.

Заводской номер: 06-20901-0 Количество на модель: 1

06-20901-0

1

40

Номер детали на чертеже:

40

Пружинодержатель

Заводской номер: 06-02107-0 Количество на модель:

06-02107-0

41

Номер детали на чертеже:

41

Дроссельный клапан

Заводской номер: 06-21001-0 Количество на модель: 1

06-21001-0

1

42

Номер детали на чертеже:

42

Кольцо пружины

Заводской номер: 06-02026-0 Количество на модель: 1

06-02026-0

1

43

Номер детали на чертеже:

43

Амортизирующее масло

Заводской номер: 00-680031 Количество на модель:

00-680031

44

Номер детали на чертеже:

44

Кольцо упорное

Заводской номер: 06-02004-0 Количество на модель: 1

06-02004-0

1

45

Номер детали на чертеже:

45

Кольцо дистаниконное

Заводской номер: 06-02083-0 Количество на модель: 2

06-02083-0

2

46

Номер детали на чертеже:

46

Конусная пружина

Заводской номер: 06-02081-0 Количество на модель: 1

06-02081-0

1

47

Номер детали на чертеже:

47

Колпак защитний

Заводской номер: 06-02100-0 Количество на модель: 1

06-02100-0

1

48

Номер детали на чертеже:

48

Уплотняющая полость в сборе

Заводской номер: 60-020027 Количество на модель: 1

60-020027

1

49

Номер детали на чертеже:

49

Запас съемных частей

Заводской номер: 00-630090 Количество на модель: 1

00-630090

1

50

Номер детали на чертеже:

50

Ремонт запас

Заводской номер: 00-630089 Количество на модель: 1

00-630089

1

51

Номер детали на чертеже:

51

Запаса съемных частей

Заводской номер: 00-630091 Количество на модель: 1

00-630091

1

52

Номер детали на чертеже:

52

Ремонт запас

Заводской номер: 00-630098 Количество на модель: 1

00-630098

1
