Гайки различных типов, выпускаемые РААЗ

ЗАО «Рославльский автоагрегатный завод АМО ЗИЛ» состоит из трех основных производств: механосборки и нормалей, тормозной аппаратуры и топ­ливных насосов высокого давления.

Производство механосборки и нормалей (МСиН) - это комплекс цехов: по подготовке металла, холодной высадке, автоматной и термической обработке, гальванических покрытий. Они были созданы в конце 60-х годов во время второго этапа реконструкции завода. Создание и освоение мощностей по производству метизов, острый недостаток которых повсеместно ощущался в работе объединения, шло с размахом и прицелом на будущее. Был проведен огромный комплекс работ:  строительство главного корпуса площадью 85 тыс. кв. метров с комплексом систем автономного обеспечения всеми видами энергии; создание тепловых мощностей, очистных сооружений (с учетом нужд города) мощностью 30 тыс. куб. метров в сутки и последующим их расширением до 56 тыс. куб. метров в 1990 году, артезианского водозаборника, компрессорной; строительство новых и реконструкция действующих подстанций. Эти работы были закончены в 1975 году и уже в 1978 году завод вышел на проектные мощности и снял проблему дефицита нормалей. Комплекс производств, созданный в результате первой и второй реконструкций, объединяющий в себе производство автомобильных агрегатов и нормалей, называется сейчас производством "Механосборки и нормалей".

Выпускается более 1 600 наименований и типов крепежных изделий различных классов прочности. Высокая степень мобилизации финансовых, материальных, интеллектуальных и кадровых ресурсов позволили привлечь инвестиции для инновационного развития экспортного потенциала завода.

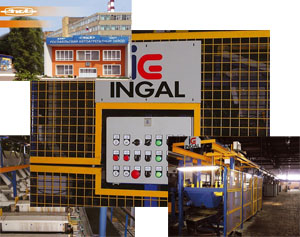

Приобретенный в рамках инвестиционного проекта комплекс высокопроизводительного оборудования, включающий в себя холодновысадочные и резьбонакатные автоматические линии FORMAX (США), закалочноотпускной агрегат KOHNLE (Германия), автоматическую линию гальванопокрытий INGAL (Испания), автоматическую упаковочную линию фирмы WEIGHPACK (Нидерланды), дал возможность освоить и выпускать не только стандартный крепеж европейского уровня, но и специальные крепежные изделия для ведущих европейских автостроительных фирм.

В настоящее время завод экспортирует основной объем крепежных изделий в Германию в заводы известных автопроизводителей. Экспортные поставки продукции завода также ведутся в Беларусь, Казахстан, Латвию, Литву, Украину, Польшу, Финляндию и другие страны ближнего и дальнего зарубежья. Одним словом, "Рославльский автоагрегатный завод" не испытывает нехватки в заказах своей метизной продукции, так как она соответствует требованиям международных стандартов DIN и ISO. Продукция востребована европейскими потребителями, особенно в свете антидемпинговых пошлин, принятых ЕС в отношении китайского крепежа.

Наша группа компаний работает с холдингом "АМО ЗИЛ" с 2003 года и уже с 2005 года стала официальным дилером ЗАО "РААЗ АМО ЗИЛ". Мы стараемся поддерживать в своем ассортименте продаж широкий перечень метизной продукции, выпускаемой заводом. В этой статье представлен полный ассортимент гаек различных типов, выпускаемых заводом РААЗ. Детали, имеющиеся сейчас  у нас в продаже, Вы найдете в прайс-листе.

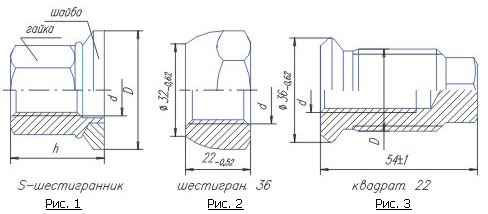

Гайки крепления дисковых колес грузовых автомобилей (ОСТ 37.001.195-97)

Код детали	Название детали	Характеристика	Вес, кг	Примечание
120-3103018	Гайка колеса ЗИЛ-130,ГАЗ-53 передняя правая резьба	d=М20х1,5-6Н	0.1486	Рис. 2
120-3103019	Гайка колеса ЗИЛ-130,ГАЗ-53 передняя левая резьба	d=М20х1,5-6LН (левая)	0.1473	Рис. 2
120-3104054	Гайка колеса ГАЗ-53,3307,ЗИЛ (футорка) правая резьба	d=М20х1,5-6Н; D=М30х1,5-6Н	0.177	Рис. 3
120-3104055	Гайка колеса ГАЗ-53,3307,ЗИЛ (футорка) левая резьба	d=М20х1,5-6LН (левая); D=М30х1,5-6LН (левая)	0.1737	Рис. 3
120-3104056	Гайка колеса ЗИЛ-130 задняя правая резьба	d=М30х1,5-6Н	0.0848	Рис. 2
120-3104057	Гайка колеса ЗИЛ-130 задняя левая резьба	d=М30х1,5-6LН (левая)	0.0846	Рис. 2
459-5651715	Гайка колеса ГАЗ-3302,ЗИЛ-5301	d=М18х1,5-6Н; D=40; h=27; S=27	0.1	Рис. 1
459-5651716	Гайка колеса  ЗИЛ-4331,МАЗ-4370,ГАЗ-3310	d=М20х1,5-6Н; D=45; h=29; S=30	0.1324	Рис. 1

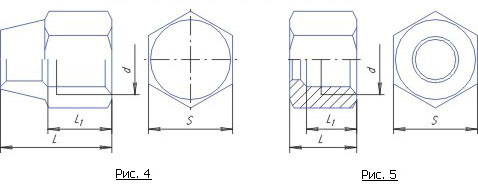

Гайки накидные

Изготавливаются по чертежам ЗИЛ

Код детали	Название детали	Характеристика	Вес, кг	Примечание
300187-П29	Гайка накидная	Dтруб=10; d=М16х1,5; S=19; L=15,5; L1=12,3	0.018	рис. 5
300270-П29	Гайка накидная	Dтруб=10; d=М16х1,5; S=19; L=15,5; L1=11,5	0.017	рис. 5
303054-01	Гайка накидная	Dтруб=14; d=М20х1,5; S=24; L=15; L1=9	0.021	рис. 5
421141-П29	Гайка накидная	Dтруб=12; d=М18х1,5; S=22;L=17,5; L1=13,5	0.027	рис. 5
483301-П29	Гайка накидная	Dтруб=6; d=М10х1; S=12; L=20; L1=9	0.011	рис. 4
483305-П29	Гайка накидная	Dтруб=10; d=М16х1,5; S=19; L=28; L1=13	0.033	рис. 4
521662-П	Гайка накидная	Dтруб=10; d=М16х1,5; S=19; L=28; L1=16	0.037	рис. 4
521670-П	Гайка накидная	Dтруб=18; d=М24х1,5; S=30; L=34; L1=19	0.0716	рис. 4
645-1022115	Гайка накидная	Dтруб=6; d=М10х1; S=14; L=12; L1=9	0.015	рис. 5
130-1305026-Б	Гайка накидная	Dтруб=12; d=М24х1,5; S=27; L=14; L1=11,5	0.0255	рис. 5
300302-П29	Гайка накидная	Dтруб=8; d=М14х1,5; S=17; L=16; L1=12	0.016	рис. 5
375Я-3707158	Гайка накидная	Dтруб=27; d=М33х1,5; S=38; L=15; L1=12	0.043	рис. 5

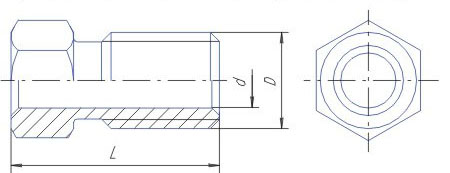

Гайки упорные

Изготавливаются по чертежам ЗИЛ

Код детали	Название детали	Характеристика	Вес, кг
300115-П29	Гайка упорная	D=M16х1,5; d=10,3; L=20	0.021
300378-П29	Гайка упорная	D=M12х1,5; d=6; L=21	0.0102
300380-П29	Гайка упорная	D=M16х1,5; d=10,2; L=21	0.02
303119-П29	Гайка упорная	D=M14х1,5; d=8,2; L=18	0.011
303198-П29	Гайка упорная	D=M30х1,5; d=20; L=19	0.052
305226-П29	Гайка упорная	D=M18х1,5; d=12,2; L=23	0.021
521905-П29	Гайка упорная	D=M10х1,25; d=5; L=19	0.0068
521907-П	Гайка упорная	D=M12х1,25; d=6; L=22	0.008
521909-П29	Гайка упорная	D=M14х1,5; d=8; L=22	0.014
41052-3506735	Гайка упорная	D=M10х1,25; d=5; L=20	0.006

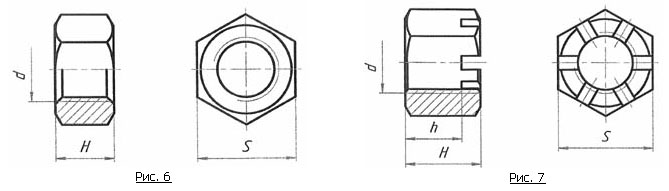

Гайки шатунные

Код детали	Название детали	Характеристика	Вес, кг	Примечание
130-1004064-Б	Гайка шатунная	d=М11х1,25-4НSH; S=17; H=10; кл. 10.9	0.0145	Рис. 6
130-1004064-20	Гайка шатунная	d=11х1,25-4НSH; S=17; H=11; кл. 10.9	0.0115	Рис. 7

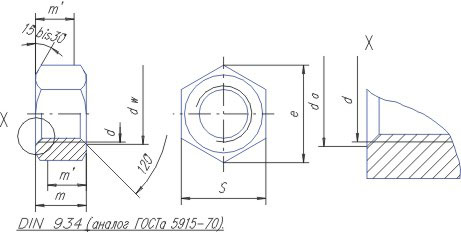

Гайки шестигранные (DIN 934)

В таблице номера гаек указаны без покрытия. Возможны следующие типы покрытий:

Тип покрытия	Обозначение суффикса  в номере изделия
Термохроматирование (оксидирование)	000
Ц6.бц (голубое цинкование)	001
Ц6.хр (желтое цинкование)	002

Пример: 2506-9341200-000, 2506-9341200-001, 2506-9341200-002
Толщина покрытия 6-9 мкн.

Код детали	Название детали	Характеристика	Вес, кг
25Г-9341200	Гайка шестигранная	М12-6Н 8 019	0.0148
25Г-9341400	Гайка шестигранная	М14-6Н 8 019	0.0226
25Г-9341600	Гайка шестигранная	М16-6Н 8 019	0.0285
25Г-9341800	Гайка шестигранная	М18-6Н 8 019	0.0448
25Г-9342000	Гайка шестигранная	М20-6Н 8 019	0.0574

Гайки шестигранные нормальные (таблица FIAT-ВАЗ 10112) Код изделия Наименование 1/0017017/11 Гайка М10 1/0021640/11 Гайка М14х1,5 1/0021641/21 Гайка М16Х1.5 1/0021642/11 Гайка М18х1,5 1/0021643/11 Гайка М20х1,5 1/0021647/11 Гайка М10Х1.25 1/0021647/18 Гайка М10Х1.25 1/0021647/21 Гайка М10Х1.25 1/0021647/27 Гайка М10Х1.25 1/0021647/40 Гайка М10Х1.25 латунь 1/0058962/11 Гайка М6 1/0058962/21 Гайка М6 1/0058964/11 Гайка М5 1/0061008/11 Гайка М8 1/0061015/11 Гайка М12Х1.25

Гайки шестигранные низкие (таблица FIAT-ВАЗ 10114) Код изделия Наименование 1/0007259/11 Гайка М6 низкая 1/0007266/11 Гайка М18x1.5 S27 H9 1/0007268/21 Гайка М22x1.5 1/0007269/11 Гайка М24x1.5 1/0007910/11 Гайка М10x1.25 S17 H6 1/0007912/11 Гайка М12x1.5 1/0007913/11 Гайка М14x1.5 S22 H8 1/0007914/11 Гайка М16x1.5 S24 H8 1/0016913/11 Гайка М10x1-6H

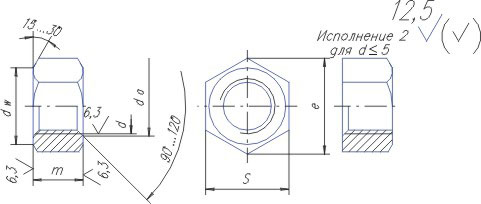

Гайки шестигранные (ГОСТ 5915-70)

Код детали	Название детали	Характеристика	Вес, кг
МТЗ-5915006	Гайка шестигранная	М 6-6Н 6 019	0.0021
МТЗ-5915012	Гайка шестигранная	М12-6Н 6 019	0.016
МТЗ-5915014-11	Гайка шестигранная	М14х1,5-6Н 6 019	0.0251
МТЗ-5915016	Гайка шестигранная	М16-6Н 6 019	0.0332
МТЗ-5915016-11	Гайка шестигранная	М16х1,5-6Н 6 019	0.0285
МТЗ-5915018	Гайка шестигранная	М18-6Н 6 019	0.046
МТЗ-5915018-11	Гайка шестигранная	М18х1,5-6Н 019	0.0448
МТЗ-5915020	Гайка шестигранная	М20-6Н 6 019	0.0558
МТЗ-5915020-11	Гайка шестигранная	М20х1,5-6Н 019	0.0574

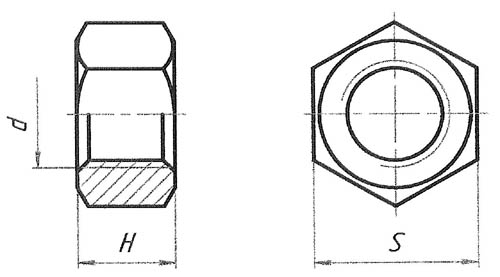

Гайки шестигранные ОСТ 37.001.124-75

Указанные суффиксы соответствуют следующим типам покрытий:

Тип покрытия	Обозначение суффикса  в номере изделия
Ц6.хр (желтое цинкование)	П29
Ц6.хр (желтое цинкование)	Суффикс отсутствует

Толщина покрытия 6-9 мкн.

Код детали Характеристика Вес, кг 250464-П29 d=М5-6Н; S=8; H=4; кл. 6 0.0012 250508-П29 d=М6-6Н; S=10; H=5; кл. 6 0.0024 250510-П29 d=М8-6Н; S=13; H=6,5; кл. 6 0.0051 250511-П29 d=М8х1-6Н; S=13; H=6,5; кл. 6 0.0051 250512-П29 d=М10-6Н; S=17; H=8; кл. 6 0.0114 250513-П29 d=М10х1-6Н; S=17; H=8; кл. 6 0.0116 250514-П29 d=М12-6Н; S=19; H=10; кл. 6 0.0154 250515-П29 d=М12х1,25-6Н; S=19; H=10; кл. 6 0.0154 250517-П29 d=М10х1,25-6Н; S=17; H=8; кл. 6 0.0114 250523 d=М10х1,25-6Н; S=17; H=8; кл. 3.2 0.0123 250538 d=М12-6Н; S=19; H=10; кл. 3.2 0.0166 250558-П29 d=М14-6Н; S=22; H=11; кл. 6 0.0245 250559-П29 d=М14х1,5-6Н; S=22; H=11; кл. 6 0.0245 250560-П29 d=М16-6Н; S=24; H=13; кл. 6 0.0332 250561-П29 d=М16х1,5-6Н; S=24; H=13; кл. 6 0.0332

Код детали Характеристика Вес, кг 250562-П8 d=М18-6Н; S=27; H=14; кл. 6 0.0461 250563-П29 d=М18х1,5-6Н; S=27; H=15; кл. 6 0.0470 250565-П29 d=М20х1,5-6Н; S=30; H=16; кл. 6 0.0626 250612-П29 d=М10-6Н; S=17; H=6; кл. 6 0.0085 250614-П29 d=М12-6Н; S=19; H=7; кл. 6 0.0106 250615-П29 d=М12х1,25-6Н; S=19; H=7; кл. 6 0.0106 250633-П29 d=М14-6Н; S=22; H=8; кл. 6 0.0177 250638-П29 d=М18х1,5-6Н; S=27; H=9; кл. 6 0.0275 250691-П29 d=М16х1,5-6Н; S=24; H=19; кл. 6 0.0472 303112-П8 d=М10х1-6Н; S=14; H=8; кл. 6 0.0058 303113-П d=М10-6Н; S=17; H=10; кл. 3.2 0.0142 303243-П29 d=М20х1,5-6Н; S=32; H=25; кл. 6 0.1000 307439-П d=М12х1,25-6Н; S=19; H=10; кл. 2.1 0.0160 459-5551064 М16х1,5-6Н; кл. 8.0 0.0290

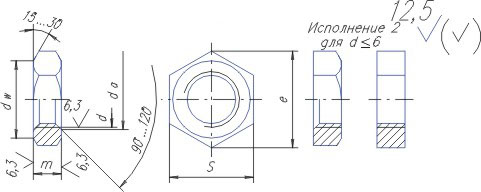

Гайки шестигранные низкие (ГОСТ 5916-70)

Указанные суффиксы соответствуют следующим типам покрытий:

Тип покрытия	Обозначение суффикса  в номере изделия
Ц6.хр (желтое цинкование)	П29
Ц6.хр (желтое цинкование)	Суффикс отсутствует

Толщина покрытия 6-9 мкн.

Код детали	Название детали	Характеристика	Вес, кг
250634-П29	Гайка шестигранная низкая	М14-6Н 6 019	0.0177
250636-П29	Гайка шестигранная низкая	М16х1,5-6Н 6 019	0.0196
250640-П29	Гайка шестигранная низкая	М20х1,5-6Н 6 019	0.03

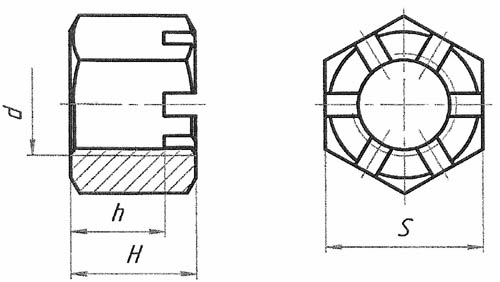

Гайки шестигранные прорезные ОСТ 37.001.108-75

Указанные суффиксы соответствуют следующим типам покрытий:

Тип покрытия	Обозначение суффикса  в номере изделия
Без покрытия	П
Ц6.хр (желтое цинкование)	П29

Толщина покрытия 6-9 мкн.

Код детали	Название детали	Характеристика	Вес, кг
250868-П29	Гайка шестигранная прорезная	d=М 10х1-6Н; S=17; H=11; h=8 кл. 6	0.0146
250869	Гайка шестигранная прорезная	d=М 12х1,25-6Н; S=19; H=15; h=10 кл. 6	0.0225
250870	Гайка шестигранная прорезная	d=М 14х1,5-6Н; S=22; H=16; h=11 кл. 6	0.0329
250875-П29	Гайка шестигранная прорезная	d=М 10х1,25-6Н; S=17; H=12; h=8 кл. 6	0.0140
250907-П29	Гайка шестигранная прорезная	d=М 18х1,5-6Н; кл. 6	0.0510
250959	Гайка шестигранная прорезная	d=М 12-6Н; S=19; H=10; h=6 кл. 6	0.0146
250975	Гайка шестигранная прорезная	d=М 8х1-6Н; S=13; H=7; h=4 кл. 6	0.0043
250976-П29	Гайка шестигранная прорезная	d=М 10х1-6Н; S=17; H=8; h=5 кл. 6	0.0102
250977	Гайка шестигранная прорезная	d=М 12х1,25-6Н; S=19; H=10; h=6 кл. 6	0.0146
250978	Гайка шестигранная прорезная	d=М 14х1,5-6Н; S=22; H=11; h=7 кл. 6	0.0222
250979	Гайка шестигранная прорезная	d=М 16х1,5-6Н; S=24; H=12; h=7 кл. 6	0.0212
302820-П29	Гайка шестигранная прорезная	d=М 12х1,25-6Н; S=19; H=10; h=5 кл. 6	0.0170
413001-П29	Гайка шестигранная прорезная	d=М 8-6Н; S=13; H=9; h=6 кл. 6	0.0079
413003-П29	Гайка шестигранная прорезная	d=М 12-6Н; S=19; H=14; h=10 кл. 6	0.0214
