Бегунок с резистором: надежное зажигание без радиопомех

В распределителях зажигания (трамблерах) многих моделей используются роторы (бегунки), оснащенные помехоподавляющими резисторами. О том, что такое бегунок с резистором, какие функции он выполняет в зажигании, как устроен и работает, а также о правильном выборе и замене этой детали — читайте в статье.


Что такое бегунок с резистором и какую роль он играет в распределителе зажигания

Бегунок с резистором — ротор распределителя зажигания контактной и бесконтактной системы зажигания, оснащенный помехоподавляющим резистором.

Любая система зажигания — мощный источник радиопомех, которые нарушают прием радиопрограмм во всех диапазонах как в самом автомобиле, так и в проезжающем рядом транспорте. Эти помехи слышны, как щелчки и потрескивания, частота следования которых увеличивается с повышением оборотов двигателя. Помехи генерируются искрами, возникающими на различных участках высоковольтного контура системы зажигания: в искровых промежутках свечей и между контактами в крышке и бегунке трамблера. При проскакивании искры возникает электромагнитное излучение широкого спектра — именно поэтому помехи слышны практически на всех радиодиапазонах. Однако сама искра дает излучение малой интенсивности, основная мощность излучается связанными с искровым промежутком компонентами — высоковольтными проводами, которые выступают в роли антенн.

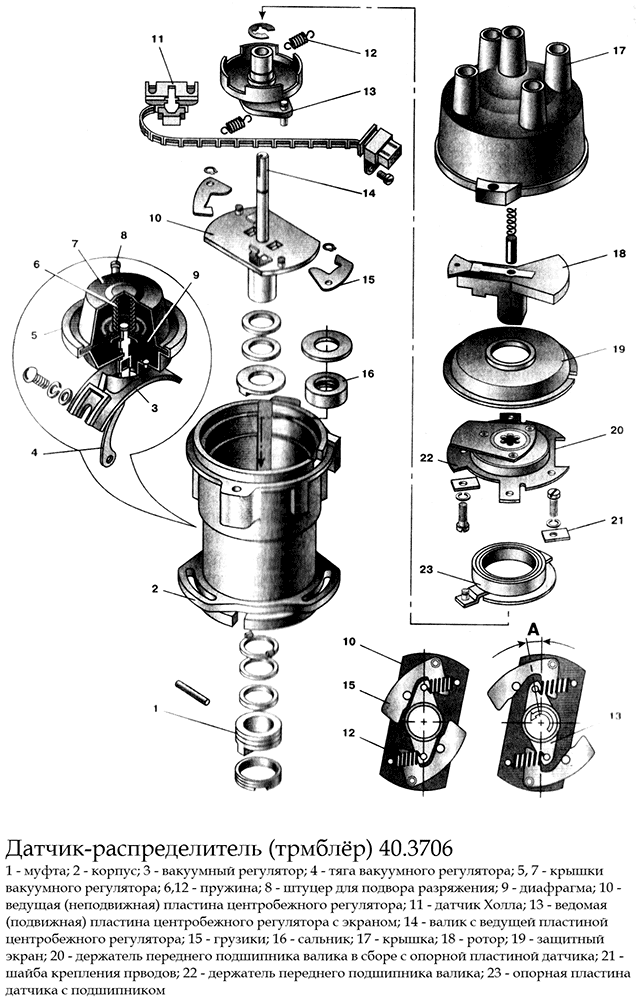

Распределитель зажигания и место бегунка в нем
Распределитель зажигания и место бегунка в нем

Для борьбы с описанным явлением в высоковольтный контур системы зажигания вводятся дополнительные элементы — распределенные или сосредоточенные сопротивления. В качестве распределенных сопротивлений выступают высоковольтные провода с неметаллическими центральными жилами. В качестве сосредоточенных сопротивлений выступают резисторы в свечах зажигания и в бегунке трамблера — именно об этой детали пойдет речь далее.

Почему введение резистора в высоковольтный контур приводит к снижению уровня помех? Причина довольно проста. Когда происходит пробой искрового промежутка, по соединенному с ним проводнику пробегают токи высокой частоты, которые приводят к излучению данным проводником радиоволн. Размещение между искровым промежутком и проводником резистора сопротивлением несколько тысяч Ом меняет картину: вместе с емкостями и индуктивностями, которые всегда имеют проводники, образуется простейший фильтр, срезающий высокочастотную составляющую помехи. На практике полного среза не происходит, однако амплитуда высокочастотных токов в проводе резко снижается, что приводит к многократному снижению уровня радиопомех в высоковольтном контуре системы зажигания.

Если отнести все сказанное к бегунку трамблера, то в качестве искрового промежутка здесь выступают контакты крышки и проходящий рядом контакт бегунка, а в роли антенн — высоковольтные провода, идущие от катушки на бегунок и от контактов на свечи. Таким образом, здесь резистор оказывается между двумя проводниками, однако наибольшее подавление помехи происходит на проводе от катушки, а подавление помех на свечных проводах происходит за счет сопротивления самих проводов и встроенных в свечи резисторов.

Именно поэтому данный резистор называется помехоподавляющим (или просто подавляющим). Однако помимо борьбы с радиопомехами резистор выполняет и еще несколько функций:

  • Предотвращение (или снижение интенсивности) прогара контактов крышки трамблера и самого бегунка;
  • Снижение вероятности электрического пробоя от других высоковольтных источников;
  • Увеличение срока службы свечей и связанных компонентов;
  • Увеличение длительности искрового разряда, что в некоторых случаях повышает стабильность работы двигателя.

Почему все это происходит? Причина — в сопротивлении электрическому току, которое создает резистор. Из-за сопротивления в высоковольтном контуре при протекании разряда снижается сила тока — ее достаточно, чтобы искра между электродами свечей воспламенила горючую смесь, но недостаточно для локального расплавления металла электродов и контактов в трамблере. При этом запасаемая в катушке мощность остается прежняя, однако из-за возросшего сопротивления цепи она отдается свечам не мгновенно, а в течение некоторого промежутка времени — это приводит к увеличению времени разряда, что обеспечивает более надежное воспламенение смеси в цилиндрах.

Таким образом, всего один резистор в бегунке распределителя зажигания выполняет несколько функций, которые повышают эффективность работы двигателя и комфорт эксплуатации транспортного средства.


Конструкция и характеристики бегунка с резистором

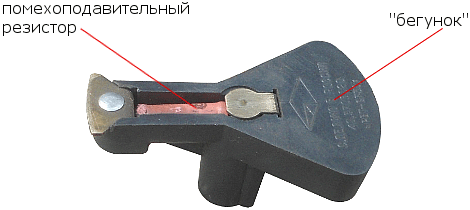

Бегунок с резистором
Бегунок с резистором

Бегунок (ротор) с резистором состоит из нескольких деталей: литого корпуса, двух жестко зафиксированных контактов (центрального, упирающегося в уголек в крышке трамблера, и бокового) и расположенного в специальном углублении цилиндрического резистора. Корпус изготавливается из электроизоляционного материала, контакты обычно фиксируются на нем с помощью заклепок. На контактах выполнены пружинящие пластины, между которым зажимается резистор. В нижней части корпуса бегунка выполнен фигурный канал для фиксации на валу распределителя зажигания.

По способу установки резистора бегунки бывают двух типов:

  • Со сменным резистором;
  • С несменным резистором — деталь залита в углублении специальным изоляционным компаундом на основе эпоксидной смолы или стекловидных материалов.

В бегунках используются мощные резисторы специальной конструкции с торцевыми выводами, предназначенные для установки между пружинящими контактами. В отечественных автомобилях чаще всего используются резисторы сопротивлением 5,6 кОм, однако в различных бегунках можно встретить резисторы сопротивлением от 5 до 12 кОм.

В зависимости от типа распределителя, бегунок может просто крепиться на валу трамблера (обычно такие детали имеют Т-образную форму), либо монтироваться двумя винтами на регулятор опережения зажигания (такие детали выполняются в виде плоского цилиндра). В обоих случаях резистор крепится на наружной стороне бегунка, что открывает доступ к его осмотру и, если это возможно, замене.


Вопросы выбора и замены бегунка с резистором

Бегунок с резистором, залитым компаундом
Бегунок с резистором, залитым компаундом

Сменный резистор для бегунка
Сменный резистор для бегунка

Размещенный в бегунке резистор подвергается значительным электрическим и механическим нагрузкам, поэтому со временем он может выйти из строя — перегореть или разрушиться (треснуть). Как правило, поломка резистора не выводит двигатель из строя, но серьезно нарушает его функционирование — мотор не набирает полной мощности, плохо отзывается на педаль газа, «троит», детонирует и т.д. Дело в том, что по прогоревшему или расколовшемуся резистору могут проскакивать искры, поэтому система зажигания продолжает работать, но с нарушениями и менее эффективно. При появлении таких признаков следует в первую очередь снять крышку трамблера (делать это необходимо только при остановленном двигателе и со снятой с АКБ клеммой), демонтировать и осмотреть бегунок. Если бегунок обычный, то его можно снять без инструмента, а если деталь соединена с регулятором опережения зажигания, то следует вывернуть два винта с помощью отвертки.

Если при осмотре резистора нет внешних признаков его неисправности (он не сгорел и не сломан), либо резистор залит компаундом, то следует проверить его сопротивление с помощью тестера — оно должно лежать в пределах 5-6 кОм (для некоторых авто — до 12 кОм, но никак не ниже 5 кОм). Если сопротивление стремится к бесконечности, то резистор неисправен и его следует заменить. На замену следует брать деталь того же типа и сопротивления — только так есть гарантии, что резистор встанет на место и вся система будет нормально работать. Замена резистора сводится к простому удалению старой детали (его удобно поддеть отверткой) и установке новой. Если резистор залит компаундом, то придется менять весь бегунок — для отечественных авто такая замена обойдется в несколько десятков рублей.

Зачастую автовладельцы вместо резисторов устанавливают проволочные перемычки — делать это категорически запрещено. Отсутствие резистора повышает уровень радиопомех и может нарушить работу системы зажигания (в том числе привести к интенсивному износу контактов бегунка и крышки трамблера, и электродов свечей). Также не рекомендуется менять бегунок с резистором на простой бегунок в системах зажигания с высоковольтными проводами нулевого сопротивления. На замену следует использовать только те типы и модели бегунков, что рекомендованы производителем распределителя зажигания.

При верном выборе и замене бегунка с резистором (или только резистора) система зажигания будет работать надежно и с минимальными «загрязнениями» радиоэфира.
