Теплообменник КАМАЗ масляный: защита масла от перегрева

Теплообменник КАМАЗ масляный: защита масла от перегрева

На актуальных модификациях двигателей КАМАЗ предусмотрена система охлаждения масла, построенная на одном узле — масляном теплообменнике. Все о данных деталях, их типах, конструкции, принципе работы и применяемости, а также о верном выборе, ремонте и замене теплообменников — читайте в данной статье.


Что такое масляный теплообменник КАМАЗ?

Масляный теплообменник (жидкостно-масляный теплообменник, ЖМТ) — узел систем смазки и охлаждения дизельных силовых агрегатов высокой мощности; встраиваемый в систему жидкостного охлаждения двигателя теплообменник специальной конструкции, обеспечивающий охлаждение моторного масла за счет теплообмена с потоком охлаждающей жидкости.

Система смазки мощных дизельных агрегатов КАМАЗ работает в тяжелых условиях, масло постоянно подвергается действию высоких температур и постепенно теряет свои качества. На определенных режимах моторное масло может перегреваться, что ведет к уменьшению его вязкости и смазывающей способности, а также к интенсивному разложению и выгоранию. В конечном итоге перегретое масло ухудшает работу двигателя и даже может стать причиной его выхода из строя. Эта проблема решается введением в систему смазки двигателей КАМАЗ элемента для охлаждения масла — теплообменника.

Масляный теплообменник является составной частью систем смазки и охлаждения мотора, он обеспечивает отвод излишнего тепла от масла за счет активного теплообмена с омывающим потоком охлаждающей жидкости (ОЖ). Именно поэтому устройства данного типа называются жидкостно-масляными теплообменникам, или ЖМТ. Данный агрегат выполняет несколько функций:

  • Частичное охлаждение масла при температуре двигателя менее 100 градусов;
  • Охлаждение всего поступающего на мотор масла при температуре в пределах 100-110 градусов;
  • Сокращение расхода масла на угар и продление его ресурса;
  • Обеспечение оптимального температурного режима различных систем двигателя — благодаря ЖМТ температура масла никогда не падает ниже температуры ОЖ, что способствует более равномерному прогреву деталей мотора, снижению механических напряжений и т.д.;
  • Упрощение конструкции системы охлаждения масла и сокращение стоимости двигателя при обеспечении нормальных характеристик его работы.

Сегодня теплообменники устанавливаются в большинстве дизелей КАМАЗ, соответствующих нормам Евро-2 и выше, они играют важную роль в обеспечении нормальных характеристик силового агрегата на всех режимах работы. Неисправный теплообменник подлежит скорейшему ремонту или полной замене, но прежде, чем покупать новую деталь, следует разобраться в конструкции и работе этих устройств.


Устройство и принцип действия масляных теплообменников КАМАЗ

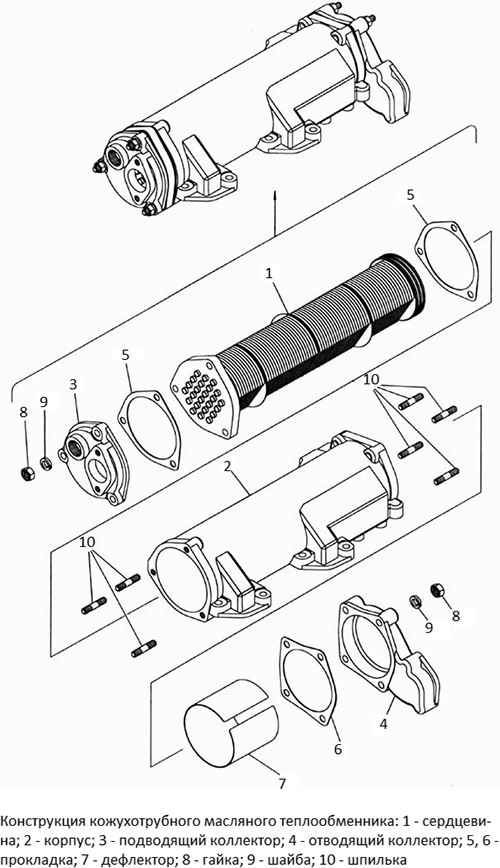

Конструкция масляного теплообменника КАМАЗ
Конструкция масляного теплообменника КАМАЗ

На двигателях КАМАЗ в настоящее время находят применение только ЖМТ кожухотрубного (трубчатого) типа различных модификаций. Конструктивно данный агрегат довольно прост, он состоит из следующих деталей:

  • Корпус (кожух);
  • Сердцевина с дефлектором;
  • Подводящий коллектор;
  • Отводящий коллектор.

Основу конструкции составляет алюминиевый цилиндрический корпус (кожух), на стенке которого выполнены каналы и привалочные поверхности для присоединения к блоку масляных фильтров (установка выполняется через прокладки). Торцы кожуха закрываются специальными крышками с патрубками — подводящим и отводящим коллекторами, первый обеспечивает подачу охлаждающей жидкости из водяной рубашки блока цилиндров внутрь корпуса, а второй отводит жидкость обратно в систему охлаждения двигателя. На корпусе выполнены сверления и каналы под установку перепускных клапанов, обеспечивающих перепуск масла в обход теплообменника при засорении его сердечника.

Внутрь корпуса устанавливается сердцевина — сборка тонкостенных медных или латунных трубок, помещенных в пакет поперечных металлических пластин. На сердцевине расположено пять пластин с выступающей частью, которые делят всю деталь на четыре секции, что обеспечивает изменение направления потока масла. С одной стороны сердцевины располагается фланец, который при монтаже упирается в торец корпуса, с противоположной стороны фланец имеет такой диаметр, чтобы плотно входить внутрь кожуха, на нем же располагается несколько уплотнительных колец. Такая конструкция обеспечивает разделение потока охлаждающей жидкости и масла, препятствуя их смешиванию. А для правильного направления потока масла с одной стороны сердцевины располагается дефлектор — незамкнутое металлическое кольцо с щелью.

В собранном ЖМТ образуется теплообменник с двумя изолированными потоками: по трубкам сердечника протекает ОЖ, а по пространству между трубками и стенками кожуха протекает масло. Благодаря разделению сердечника на четыре секции путь потока масла увеличивается, чем достигается более эффективная отдача тепла охлаждающей жидкости.

ЖМТ монтируется на двигатель в сборе с блоком масляных фильтров (здесь же размещается термосиловой клапан, регулирующий поток масла через теплообменник), его подводящий и отводящий коллекторы соединяются с соответствующими патрубками на блоке цилиндров. В большинстве конструкций подводящий коллектор соединяется с блоком посредством короткой трубы, а отводящий коллектор — с помощью привалочной поверхности.

Работает ЖМТ следующим образом. При температуре двигателя ниже 95 градусов термосиловой клапан закрыт, поэтому весь поток масла от масляного насоса проходит через фильтры и сразу поступает в систему смазки двигателя. При повышении температуры выше 95 градусов клапан открывается, и часть масла от фильтров направляется на ЖМТ — здесь оно проходит внутри кожуха вокруг сердцевины, отдает излишнее тепло проходящей по трубам ОЖ, и только затем поступает в систему смазки двигателя. При росте температуры свыше 100 градусов термоклапан направляет в ЖМТ уже весь поток масла от фильтров. Если по каким-либо причинам температура двигателя превысила 115 градусов, охлаждение масла в ЖМТ становится неэффективным и может наступить перегрев — о наступлении аварийной ситуации предупреждает соответствующий индикатор на приборной панели.

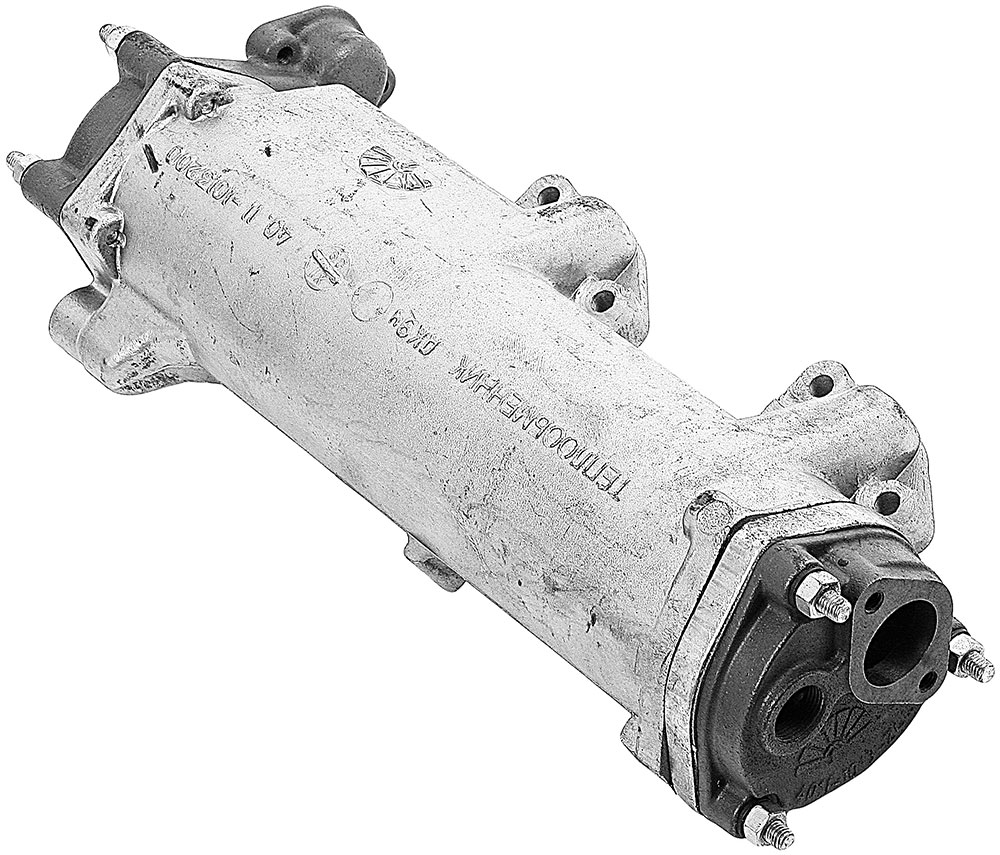

Двигатель КАМАЗ серии 740 с масляным теплообменником
Двигатель КАМАЗ серии 740 с масляным теплообменником

Применяемость масляных теплообменников на автомобилях КАМАЗ

ЖМТ устанавливаются только на дизельные двигатели КАМАЗ 740 различных модификаций экологических классов Евро-2, 3 и 4. Сегодня используется два типа теплообменников:

  • Каталожный номер 740.11-1013200 — короткая модификация;
  • Каталожный номер 740.20-1013200 — длинная модификация.

Отличие данных деталей заключается в конструкции коллекторов и, следовательно, в способе подключения к системе охлаждения. В коротком ЖМТ отводящий коллектор имеет только привалочную поверхность на торце для присоединения патрубка с помощью болтов или шпилек. Теплообменники с таким коллектором являются универсальными, они подходят для большинства КАМАЗовских двигателей различных экологических классов. В длинном ЖМТ на отводящем коллекторе расположен патрубок для присоединения шланга с фиксацией металлическом хомутом. В остальном обе детали идентичны и могут присоединяться к стандартным сборкам фильтров.

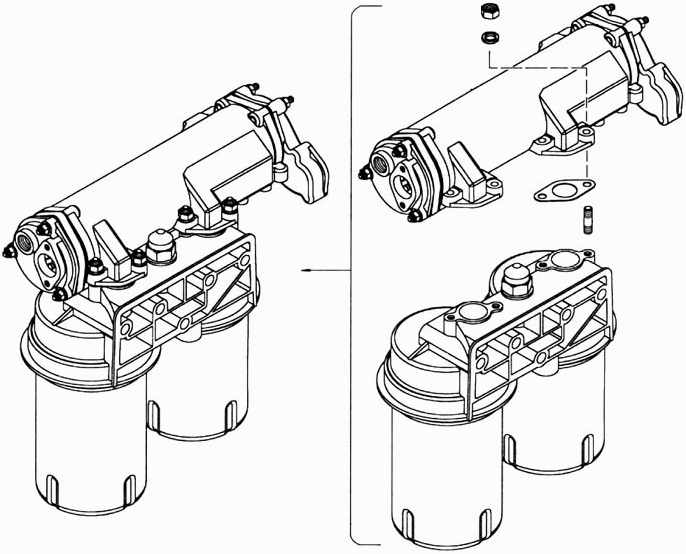

Установка теплообменника масляного КАМАЗ на блок масляных фильтров
Установка теплообменника масляного КАМАЗ на блок масляных фильтров

Как верно подобрать и заменить масляный теплообменник КАМАЗ

Жидкостно-масляные теплообменники имеют простую конструкцию, что обуславливает их высокий ресурс и надежность. Однако с течением времени сердечник ЖМТ засоряется, пространство между пластинами забивается различными отложениями — это приводит к повышению сопротивления потоку масла и снижает эффективность теплообмена. При чрезмерном засорении срабатывает перепускной клапан, и масло из фильтров поступает в двигатель в обход теплообменника. В результате охлаждение масла ухудшается и даже при малой нагрузке высок риск перегрева. Если возникает такая ситуация (загорается соответствующая индикаторная лампа, наблюдается ухудшение работы мотора), масляный теплообменник необходимо проверить, демонтировать с двигателя, подвергнуть разборке и очистке.

Также в деталях теплообменника в результате процессов коррозии или при повреждении возникают трещины и щели, через которые масло попадает в охлаждающую жидкость. Эта же проблема наблюдается при износе или повреждении уплотнительных элементов. В этом случае ЖМТ подлежит ремонту или полной замене. Сегодня на рынке присутствуют различные по комплектации ремонтные комплекты, содержащие прокладки, сердечники, коллекторы и другие детали. Если же ремонт выполнить невозможно или нецелесообразно, то необходимо полностью заменить деталь. Все работы выполняются в соответствии с инструкцией по ремонту и обслуживанию транспортного средства. Перед ремонтом осуществляется слив охлаждающей жидкости и части масла, после замены все жидкости доводятся до нужного уровня. Впоследствии ЖМТ требует лишь регулярного осмотра и проверки клапанов при каждом регламентном ТО.

Если теплообменник подобран и установлен правильно, то моторное масло всегда будет иметь оптимальную температуру, обеспечивая эффективную работу силового агрегата.
