Сальник привода: основа сохранности и чистоты масла в агрегатах трансмиссии

Выходящие из агрегатов трансмиссии и других механизмов автомобиля валы могут стать причиной утечки и загрязнения масла — эта проблема решается установкой сальников. Все о сальниках привода, их классификации, конструкции и применяемости, а также о верном выборе и замене уплотнителей читайте в статье.


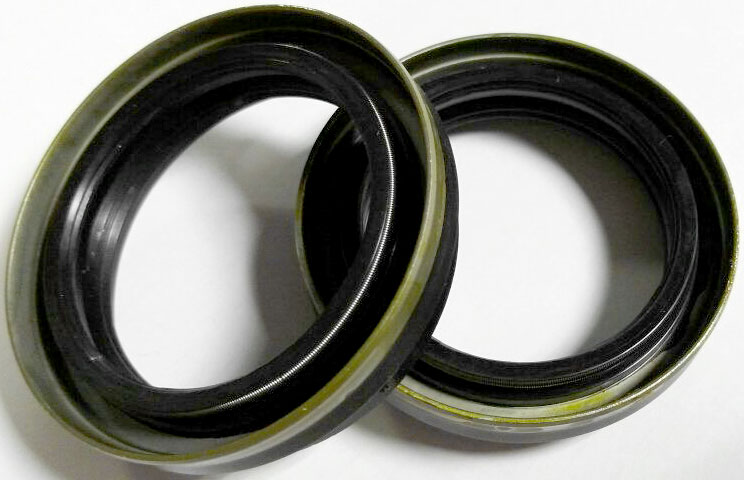

Что такое сальник привода?

Сальник привода (манжета) — уплотнительный элемент различных агрегатов и систем транспортных средств; кольцевая составная деталь, обеспечивающая уплотнение валов, подшипников и других вращающихся деталей в местах их выхода из корпуса агрегата.

В любом автомобиле, тракторе и иной технике присутствуют агрегаты и механизмы, из корпуса которых выходят вращающиеся валы — коробки передач, редукторы, приводы вентиляторов и другие. Обычно внутри этих агрегатов находится масло или иная смазка, и отверстие для вала может стать причиной потери и загрязнения смазочного материала. Задача герметизации выхода вращающихся валов за пределы корпусов агрегатов решается с помощью специальных уплотнительных элементов — сальников (манжет) привода.

Сальник привода выполняет несколько функций:

  • Предотвращение утечки масла и потери иного смазочного материал из корпуса агрегата или механизма;
  • Защита механизма от попадания воды, пыли и крупных загрязнений;
  • Защита смазочного материала от загрязнения отработавшими и иными газами.

Нарушение целостности или потеря сальника приводят к значительной утечке масла и его загрязнению, что уже в самое ближайшее время может стать причиной поломки всего агрегата. Чтобы не допустить этого, выработавший свой ресурс или неисправный сальник привода должен своевременно заменяться. Для верного выбора и замены уплотнительных элементов необходимо разобраться в их существующих видах, конструкции и применяемости.


Типовая конструкция сальника привода
Типовая конструкция сальника привода

Типы, конструкция и особенности сальников привода

Все сальники выполнены в виде кольца с П-образным профилем, в котором выделяется три поверхности:

  • Внутренняя или рабочая — состоит из рабочих кромок, данной поверхностью сальник опирается на вал;
  • Наружная — гладкая или рифленая, данной поверхностью сальник контактирует с корпусом агрегата;
  • Торцевая — обычно плоская, данная поверхность параллельна корпусу агрегата.

Манжета устанавливается в посадочное место в корпусе агрегата (сальниковую коробку) и опирается на вал, за счет конструкции обеспечивается ее плотный прижим к корпусу и валу, чем и достигается уплотнение.

Сальники делятся на несколько типов по наличию/отсутствию различных элементов и особенностям работы.

В первую очередь, сальники делятся на два типа по конструкции:

  • Бескаркасные;
  • С армирующим каркасом.

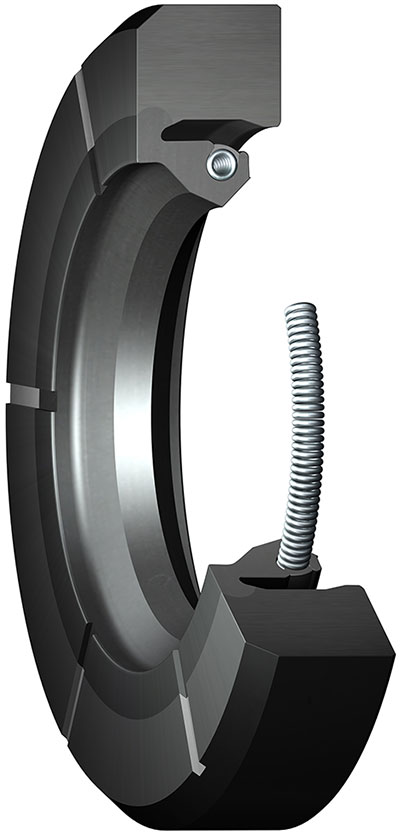

Конструкция неармированного сальника с пружиной
Конструкция неармированного сальника с пружиной

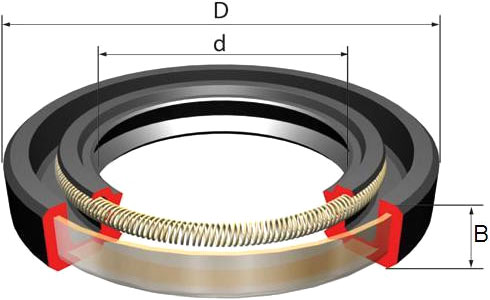

Конструкция и основные размеры армированного сальника с пружиной
Конструкция и основные размеры армированного сальника с пружиной

Сальники первого типа выполнены в виде эластичного кольца из синтетического каучука, на внутренней поверхности которого отформированы рабочие кромки. Стандартно в сальниках предусмотрено две рабочих кромки — передняя и задняя, однако их количество может достигать четырех. Внутри кольца располагается свернутая в кольцо витая пружина, которая обеспечивает плотный прижим сальника к валу.

Сальники второго типа устроены сложнее — внутри кольца располагается стальной армирующий каркас той или иной формы. Наиболее часто каркас имеет прямой (пластина, свернутая в кольцо) или Г-образный профиль, но встречаются сальники с каркасами более сложного профиля. В остальном армированные детали аналогичны неармированным.

Сальники с армирующим каркасом делятся на три конструктивных типа:

  • С закрытым каркасом;
  • С частично оголенным каркасом;
  • С оголенным каркасом.

В конструкции первого типа каркас полностью располагается внутри резинового кольца сальника, либо кольцо полностью закрывает только наружную поверхность каркаса. Во втором случае кольцо закрывает торцевую и часть наружной поверхности каркаса, а в третьем — каркас практически полностью открыт. Сальники с частично и полностью оголенным армирующим каркасом более прочно устанавливаются в свое посадочное место, так как они металлическим кольцом упираются в металлический корпус агрегата. Хотя такие сальники обеспечивают худшее уплотнение, что заставляет применять герметики или дополнительные детали.

Эластичное кольцо всех типов сальников может изготавливаться из различных видов синтетического каучука — акрилатного, фторкаучука, бутадиен-нитрильного, силиконового (кремнийорганического) и других. Данные материалы имеют неодинаковую устойчивость к высоким и низким температурам и смазочным материалам, однако они обладают примерно одинаковыми коэффициентами трения о сталь и механической прочностью.

Сальники привода могут иметь различные дополнительные элементы:

  • Пыльник — небольшой выступ в передней части кольца, предотвращающий попадание под сальник крупных загрязнений (камней, нитей, щепок и т.д.). Пыльник может прижиматься к валу за счет собственной упругости или с помощью дополнительной витой пружины;
  • Рифление наружной поверхности — рифление простой или сложной формы, которое улучшает посадку сальника и предотвращает утечку масла на высоких оборотах и при повышении температуры;
  • Гидродинамические накатки и насечки на внутренней (рабочей) поверхности. Штриховые насечки, нанесенные под некоторым углом к оси сальника, предотвращающие утечки масла на высоких оборотах вала. Насечки могут выполняться по всей внутренней поверхности, либо в виде нескольких колец на рабочей поверхности и рабочих кромках.

Сальники делятся на две группы по направлению вращения вала:

  • Для валов с постоянным направлением вращения;
  • Для валов с реверсивным вращением.

Уплотнители различного назначения отличаются типом накатки или насечки на рабочей поверхности. У сальников для валов с постоянным направлением вращения накатка выполнена в виде штриховки, направленной в одну сторону, поэтому такие детали бывают с «правой» и «левой» накатками (насечками). У реверсивных сальников насечка зигзагообразная или более сложной формы.

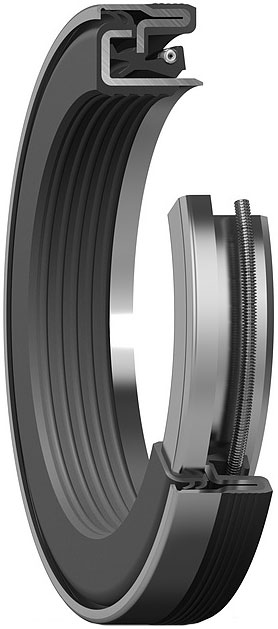

Конструкция кассетного сальника
Конструкция кассетного сальника

Наконец, сальники привода бывают двух типов по степени защиты:

  • Обычные (стандартные);
  • Кассетные.

Обычные сальники имеют описанную выше конструкцию. Кассетные сальники выполнены в виде двух колец, вставленных одно в другое (наружное кольцо опирается на корпус агрегата и упирается в вал, внутреннее кольцо упирается в наружное и частично упирается в вал) — такая конструкция выдерживает значительные механические нагрузки и обеспечивает лучшую защиту от проникновения загрязнений. Кассетные сальники применяются на агрегатах, работающих в условиях повышенной запыленности и загрязнения.

В завершение отметим, что в автомобилях, тракторах и иной технике используются различные по назначению сальники привода: полуосей колес, валов коробки передач и редукторов, валов привода вентилятора и других. Но основная масса деталей располагается в трансмиссии, за что они и получили свое название.


Как верно выбрать и заменить сальник привода

Сальники привода испытывают значительные нагрузки, которые со временем приводят к износу, повреждениям или полному разрушению уплотнения. При появлении течи масла сальник необходимо заменить, в противном случае повысится расход масла и повышается риск его загрязнения, что в целом повышает интенсивность износа деталей агрегата. Также сальники необходимо менять по выработке ресурса — срок замены обычно указывается производителем агрегата.

На замену следует использовать только те типы и модели сальников, что были установлены ранее и рекомендованы производителем механизма (определяется по номеру детали в оригинальном каталоге). В ряде случаев допустимо прибегать к заменам, но делать это нужно с осторожностью и с учетом особенностей манжет различного назначения. Например, сальники полуосей ведущих мостов должны иметь реверсивную насечку (накатку), в противном случае вскоре после их установки появится утечка масла на отдельных режимах движения или постоянная течь вследствие неправильного функционирования уплотнителя. С другой стороны, на вентилятор не имеет смысла ставить реверсивную манжету, так как уплотняемый вал всегда вращается в одну сторону.

Замена сальников привода должна выполняться в соответствии с инструкцией по ремонту и обслуживанию транспортного средства. Эта работа может потребовать значительной разборки ремонтируемого агрегата, поэтому ее лучше доверять специалистам. При самостоятельной замене уплотнителя необходимо четко придерживаться приведенных в инструкции рекомендаций, в противном случае велик риск повредить деталь или установить ее неправильно. Выемку старой манжеты можно выполнить обычной отвертки или иным заостренным предметом, но делать это нужно аккуратно, чтобы не повредить поверхности корпуса и вала. Установку нового уплотнителя лучше выполнять с помощью специальной оправки, обеспечивающей равномерное утопление сальника в сальниковую коробку. Перед монтажом манжета смазывается смазкой. В тех случаях, когда используется сальник с оголенным или частично оголенным армирующим каркасом, необходимо обработать место контакта каркаса с корпусом агрегата герметиком. После выполнения работ необходимо долить масло в картер агрегата.

При верном выборе и замене сальника привода агрегат будет надежно выполнять свои функции, его работа не будет нарушаться утечкой и загрязнением масла в любых условиях эксплуатации.
