Пневморессора: основа пневматической подвески

Во многих современных транспортных средствах применяется пневматическая подвеска с регулируемыми параметрами. Основу подвески составляет пневморессора — все об этих элементах, их типах, конструктивных особенностях и функционировании, а также о верном выборе и замене данных деталей читайте в статье.


Что такое пневморессора?

Пневморессора (пневматическая рессора, пневмоподушка, пневмобаллон) — упругий элемент пневматической подвески транспортных средств; пневматический баллон с возможностью изменения объема и жесткости, располагающийся между колесной осью и рамой/кузовом автомобиля.

Подвеска колесных транспортных средств построена на элементах трех основных типов — упругих, направляющих и демпфирующих. В различных типах подвесок в качестве упругого элемента могут выступать пружины и рессоры, в качестве направляющего — разного рода рычаги (а в рессорной подвеске — те же рессоры), в качестве демпфирующего — амортизаторы. В современных пневматических подвесках грузовых и легковых автомобилей также присутствуют эти детали, однако роль упругих элементов в них выполняют специальные воздушные баллоны — пневморессоры.


На пневморессору возлагается несколько функций:

  • Передача моментов от дорожного покрытия на раму/кузов автомобиля;
  • Изменение жесткости подвески в соответствии с нагрузкой и текущими дорожными условиями;
  • Распределение и выравнивание нагрузки на колесные оси и отдельные колеса автомобиля при неравномерной загрузке;
  • Обеспечение устойчивости транспортного средства при движении по уклонам, неровностям дороги и выполнении поворотов;
  • Повышение комфортабельности транспортного средства при движении по дорогам с различным покрытием.

То есть, пневморессора играет в системе подвешивания колес ту же роль, что и обычная рессора или пружина, но при этом позволяет изменять жесткость подвески и регулировать ее характеристики в зависимости от дорожных условий, загрузки и т.д. От состояния и качества работы данного узла зависит функционирование всей подвески, неисправный пневмобаллон должен как можно скорее подвергаться замене. Но прежде, чем приобретать новую пневматическую рессору, следует разобраться в существующих типах этих деталей, их конструкции и принципе работы.

Типы и конструкция пневморессор

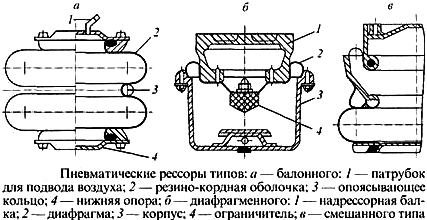

Типы и конструкция пневморессор

Типы, конструкция и принцип работы пневморессор

В настоящее время используется три типа пневматических рессор:

  • Баллонные;
  • Диафрагменные;
  • Смешанного типа (комбинированные).

Пневморессоры различных типов имеют свои конструктивные особенности и отличаются принципом работы.


Баллонные пневматические рессоры

Это наиболее простые по конструкции устройства, которые находят самое широкое применение на различных транспортных средствах. Конструктивно такая пневморессора состоит из резинового баллона (многослойной резинокордной оболочки, по конструкции аналогичной резиновым шлангам, покрышкам и т.д.), зажатого между верхней и нижней стальными опорами. В одной опоре (как правило — в верхней) располагаются патрубки для подачи и стравливания воздуха.

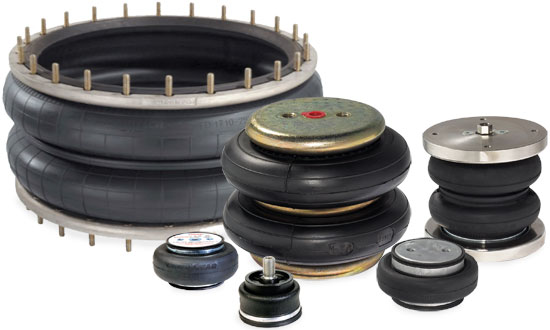

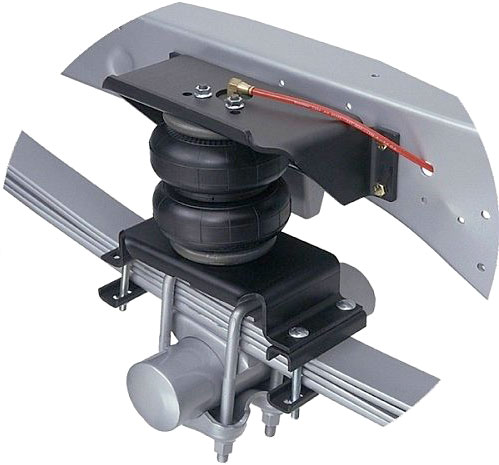

Пневморессоры баллонного (сильфонного) типа
Пневморессоры баллонного (сильфонного) типа

По конструкции баллона данные устройства делятся на несколько типов:

  • Бочкообразные;
  • Сильфонные;
  • Гофрированные.

В бочкообразных пневморессорах баллон выполнен в виде цилиндра с прямыми или закругленными (в виде половины тора) стенками, это самый простой вариант. В сильфонных устройствах баллон разделен на две, три или большее число секций, между которыми располагаются опоясывающие кольца. В гофрированных рессорах баллон имеет гофрирование по всей длине иди только на ее части, на нем также могут присутствовать опоясывающие кольца и вспомогательные элементы.

Работает пневморессора баллонного типа просто: при подаче сжатого воздуха в баллоне повышается давление, и он несколько вытягивается в длину, что обеспечивает подъем транспортного средства или, при высокой загрузке, удерживание уровня рамы/кузова на заданном уровне. Одновременно с этим повышается и жесткость подвески. При стравливании воздуха из баллона давление снижается, под воздействием нагрузки баллон сжимается — это приводит к снижению уровня рамы/кузова и понижению жесткости подвески.

Часто пневматические рессоры такого типа называются просто пневмобаллонами. Эти детали могут использоваться как в виде самостоятельных упругих деталей подвески, так и в составе с дополнительными элементами — пружинами (витые пружины большого диаметра располагаются снаружи баллона), гидравлическими амортизаторами (такие стойки применяются на легковых автомобилях, внедорожниках и прочей относительно легкой технике), и т.д.


Диафрагменные пневматические рессоры

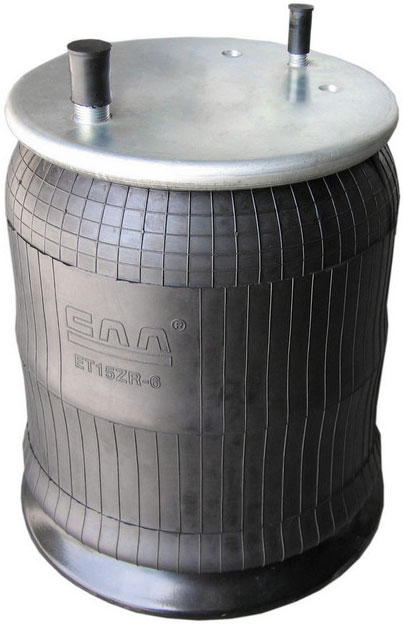

Пнеморессора рукавного (диафрагменного) типа
Пнеморессора рукавного (диафрагменного) типа

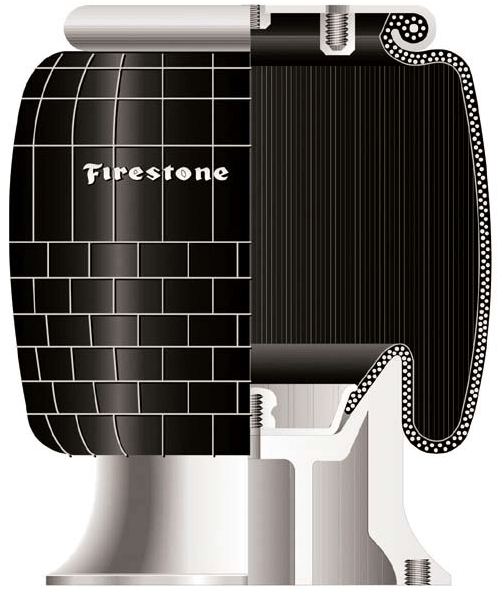

Разрез диафрагменной пневморессоры рукавного типа
Разрез диафрагменной пневморессоры рукавного типа

Сегодня существует две основных разновидности этого типа пневморессор:

  • Диафрагменные;
  • Диафрагменные рукавного типа.

Диафрагменная пневматическая рессора состоит из нижнего корпуса-основания и верхней опоры, между которыми располагается резинокордная диафрагма. Размеры деталей подобраны таким образом, что часть верхней опоры с диафрагмой может входить внутрь корпуса-основания, на чем и основана работа данного типа пневморессор. При подаче сжатого воздуха в корпус верхняя опора выдавливается и приподнимает всю раму/кузов транспортного средства. При этом жесткость подвески возрастает, а при движении по неровностям дорожного покрытия верхняя опора совершает колебания в вертикальной плоскости, частично демпфируя удары и вибрацию.

Диафрагменная пневморессора рукавного типа имеет аналогичную конструкцию, однако в ней диафрагма заменена резиновым рукавом увеличенной длины и диаметра, внутри которого располагается корпус-основание. Такая конструкция может значительно изменять свою длину, что позволяет в широких пределах менять высоту и жесткость подвески. Пневморессоры данной конструкции нашли самое широкое применение в подвесках грузовых автомобилей, обычно они используются в качестве самостоятельных деталей без дополнительных элементов.


Комбинированные пневматические рессоры

В таких деталях объединены компоненты диафрагменных и баллонных пневморессор. Обычно баллон располагается в нижней части, диафрагма — в верхней, такое решение обеспечивает хорошее демпфирование и позволяет в широких пределах регулировать характеристики подвески. Пневморессоры данного типа находят ограниченное применение на автомобилях, чаще их можно встретить на железнодорожном транспорте и в различных специальных машинах.


Место пневматических рессор в подвеске транспортного средства

Пневматическая подвеска строится на основе пневморессор, располагающихся на каждой оси со стороны колес — там же, где устанавливаются обычные продольные рессоры и стойки. При этом в зависимости от типа транспортного средства и действующих нагрузок на одной оси может располагаться различное количество пневматических рессор того или иного вида.

В легковых автомобилях редко используются отдельные пневморессоры — чаще всего это стойки, в которых объединены гидравлические амортизаторы с обычными, сильфонными или гофрированными пневмобаллонами. На одной оси располагается по две таких стойки, они заменяют собой обычные стойки с пружинами.

В грузовых автомобилях чаще применяются одиночные пневморессоры рукавного и сильфонного типов. При этом на одной оси может устанавливаться две или четыре пневматических рессоры. В последнем случае в качестве основных упругих элементов используются рукавные рессоры, обеспечивающие изменение высоты и жесткости подвески, а в качестве вспомогательных — сильфонные, которые выполняют роль демпферов и служат для изменения жесткости подвески в определенных пределах.

Пневматические рессоры входят в состав общей пневмоподвески. Сжатый воздух в данные детали подается по трубопроводам от ресиверов (воздушных баллонов) через краны и клапаны, управление пневморессорами и всей подвеской осуществляется из кабины/салона автомобиля с помощью специальных кнопок и переключателей.


Как правильно выбрать, заменить и обслуживать пневморессоры

Пневматические рессоры всех типов в процессе эксплуатации транспортного средства подвергаются значительным нагрузкам, что приводит к их интенсивному износу и зачастую оборачивается поломками. Наиболее часто приходится сталкиваться с повреждениями резинокордных оболочек, в результате которых баллон теряет герметичность. Поломки пневморесор проявляются креном транспортного средства при стоянке с выключенным двигателем и невозможностью в полной мере регулировать жесткость подвески. Неисправную деталь необходимо проверить и заменить.

На замену используется рессора того же типа, что была установлена ранее — новая и старая детали должны иметь одинаковые установочные размеры и рабочие характеристики. В большинстве автомобилей придется покупать сразу две пневморессоры, так как рекомендуется менять обе детали на одной оси, даже если вторая вполне исправна. Замена выполняется в соответствии с инструкцией к транспортному средству, обычно эта работа не требует значительного вмешательства в подвеску и может быть проведена довольно быстро. При последующей эксплуатации автомобиля пневморессоры необходимо регулярно осматривать, промывать и проверять их герметичность. При выполнении необходимого технического обслуживания пневморессоры будут надежно работать, обеспечивая качественное функционирование всей подвески.
