Стояночный тормоз («ручник»): безопасность на стоянке

Стояночный тормоз («ручник»): безопасность на стоянке

Во время стоянки с заглушенным двигателем даже тяжелый автомобиль (особенно оборудованный механической коробкой передач) легко сдвинуть с места, особенно на дороге с уклоном. С этой проблемой столкнулись еще первые автомобилестроители, и решили ее с помощью специального стояночного тормоза (в обиходе — «ручника»), о котором рассказано в данной статье.


Назначение стояночного тормоза

Во время движения в управлении автомобилем участвует основная тормозная система — с помощью педали тормоза водитель может снизить скорость или вовсе остановить машину тогда, когда это необходимо. Однако во время длительных стоянок обычные тормоза использовать или сложно, или вовсе невозможно (ведь водителя нет, и некому давить на педаль). Вот здесь на помощь и приходит специальный стояночный тормоз.

Можно выделить несколько основных функций стояночного тормоза:

- Удерживание автомобиля во время длительных стоянок;
- Удерживание автомобиля на дороге с уклоном во время коротких и длинных стоянок;
- Начало движения при остановке на дороге с подъемом (въезд в горку с «ручника»);
- Совершение маневров (резких поворотов) на заднеприводных автомобилях (обычно используется на спортивных машинах);
- Осуществление торможения при выходе из строя основной тормозной системы (с помощью «ручника» при движении на небольшой скорости можно подтормаживать и пригнать машину к месту ремонта).

На сегодняшний день стояночным тормозом оснащаются все автомобили независимо от массы и категории, и исправность данной тормозной системы является одним из обязательных условий получения диагностической карты при прохождении технического осмотра.


Типы и виды стояночного тормоза

Стояночный тормоз можно разделить на типы по нескольким признакам.

По типу привода

Сегодня в большинстве автомобилей используется стояночный тормоз с механическим приводом — передача усилия от рычага или педали к тормозным механизмам осуществляется с помощью системы металлических тросов. Это наиболее простая система, которая при длительной стоянке работает лучше и надежнее, чем гидравлика.

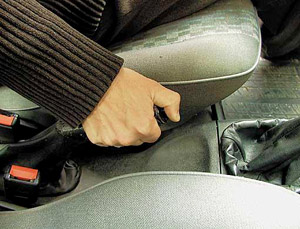

Стояночный тормоз («ручник»)

По способу включения:

- С помощью рычага (наиболее распространенный тип, благодаря ему стояночный тормоз и получил название «ручник»);
- С помощью педали (данный тип часто применяется на автомобилях с АКП, педаль стояночного тормоза обычно располагается на месте педали сцепления, данный вид тормоза часто называют «ножником»).

По типу привода тормозного механизма

В барабанных тормозах используется рычаг, который при натяжении троса действует на колодки, прижимая их к тормозному барабану. В дисковых тормозах могут использоваться три типа привода:

- Кулачковый;
- Винтовой;
- Барабанный.

Также существует особый тип стояночного тормоза, который получил название центрального или трансмиссионного. При включении он блокирует не колеса, а карданный вал автомобиля.

Обо всех типах и видах стояночного тормоза расскажем более подробно.


Общее устройство стояночного тормоза

Стояночный тормоз любого типа имеет примерно следующее устройство:

- Рычаг или педаль включения тормоза;
- Тросы привода тормозных механизмов;
- Тормозные механизмы задних колес.

Если говорить о рычаге, то он имеет храповой механизм, который фиксирует рычаг и препятствует снятию со стояночного тормоза. Возврат рычага производится с помощью нажатия кнопки (она же выключает сигнальную лампу на приборной панели). В случае педали меняется только способ включения стояночного тормоза — это производится, как нетрудно понять, ногой (хотя снятие с тормоза может производиться как этой же педалью, так и специальной рукояткой).

Стояночный тормоз

6. Регулировочный рычаг.
7, 12. Тяги привода.
8. Кронштейн промежуточного вала с рычагом.
9. Собачка.
10. Рычаг стояночного тормоза.
11. Сектор.
13. Тяга привода тормозного крана прицепа.
14. Кронштейн опоры колодок.
15, 41, 49. Тормозные колодки.
16. Выключатель сигнализатора стояночного тормоза.
17. Прокладки регулировочные.
18. Скоба.
19. Ось колодок.
20. Эксцентрик.
21. Гайка стопорная.
22. Щит стояночного тормоза.
23. Пружины стяжные колодок.
24. Корпус регулировочного механизма.
25. Звездочка.
26. Винт регулировочный.
27, 46. Барабан тормоза.
28, 39. Фрикционные накладки.
29. Валик с рычагом.
30. Отражатель.
31. Рычаг разжимной.
32. Штанга.

Передача усилия от рычага к тормозным механизмам производится с помощью стальных тросов, количество которых может быть от одного до трех. Обычно используется три троса — центральный (или передний) и два задних. Центральный трос связан с рычагом, и через специальное устройство — уравнитель — с двумя задними тросами, которые приводят в действие тормозные механизмы. Тросы имеют регулируемые наконечники, которые позволяют изменять натяжение, а значит, регулировать степень сжатия колодок.

Принцип действия стояночного тормоза сводится к следующему: при оттягивании рычага центральный трос натягивается, это усилие через уравнитель передается на задние тросы, а через них к тормозным механизмам — происходит прижатие колодок к барабану или диску, а так как тросы остаются натянутыми благодаря храповому механизму, тормоза блокируются.

Устройство и принцип работы стояночного тормоза на автомобилях с барабанными тормозами

Стояночный тормоз автомобиля, оборудованного барабанным тормозом, устроен наиболее просто. В нем используются штатные колодки, однако в конструкции предусмотрен рычаг, с помощью которого усилие от троса стояночного тормоза передается ведущей колодке. При натягивании троса рычаг толкает колодку, которая, в свою очередь, приводит в движение вторую колодку, и колесо надежно тормозится.

Устройство и принцип работы стояночного тормоза на автомобилях с дисковыми тормозами

С дисковыми тормозами все несколько сложнее, и здесь возможны три варианта.

Кулачковый привод. Данный привод находится в суппорте тормозного механизма. Поршень колодки оборудуется толкателем, который опирается на поворотный кулачок с рычагом. При натягивании троса стояночного тормоза происходит поворачивание рычага, а вместе с ним и кулачка, который давит на толкатель и поршень — колодка двигается и упирается в диск, блокируя колесо.

Винтовой привод. Этот привод также располагается в суппорте тормозного механизма колеса. Поршень оборудуется винтом (точнее — в поршне предусмотрена резьба, в которую входит винт), который жестко связан с рычагом. При натяжении троса стояночного тормоза происходит поворот рычага, винт прокручивается, а поршень, который не может вращаться, двигается вперед — колодка тоже приходит в движение и блокирует колесо.

Барабанный тормозной механизм. Это, фактически, самостоятельная тормозная система барабанного типа, оборудованная рядом с основной (обычно используется в автомобилях, оборудованных дисковыми тормозами с несколькими поршнями). В барабанном тормозе используются колодки, которые упираются в барабан малого диаметра, предусмотренный в центральной части диска.

Независимо от типа стояночного тормоза, возврат колодок и всех элементов при снятии усилия осуществляется пружинами.

Трансмиссионный (центральный) стояночный тормоз

Трансмиссионный стояночный тормоз применяется, в основном, на автомобилях с большой массой — грузовых и внедорожниках, а также на автобусах. В качестве тормозного механизма могут использоваться барабан или диск с колодками, закрепленный на карданном валу. Принцип действия данного типа стояночного тормоза ничем не отличается от тормозов других типов.


Рекомендации по эксплуатации и уходу за стояночным тормозом

Стояночный тормоз — одна из систем автомобиля, которая требует минимального внимания со стороны водителя. Однако есть несколько рекомендаций, которые помогут поддерживать «ручник» в рабочем состоянии и вовремя выявлять его неисправности.

Во-первых, необходимо регулярно использовать стояночный тормоз, в том числе и на автомобилях с автоматической коробкой передач. Дело в том, что при длительном застое тросы и другие компоненты системы могут подвергаться коррозии, что чревато их быстрым выходом из строя.

Во-вторых, нужно периодически проводить проверку стояночного тормоза. Это производится следующим образом: на включенном «ручнике» завести автомобиль и начать движение на первой передаче. Если стояночный тормоз исправен, то при отпускании педали сцепления автомобиль останется на месте, а двигатель может заглохнуть. Если же в тормозе есть неисправности, то автомобиль будет двигаться — это веская причина обратиться за помощью в СТО.


Исправный стояночный тормоз — это гарантия безопасности для вас, вашего автомобиля и всех окружающих. Поэтому в привычку каждого водителя должно войти не только использование «ручника», но и его регулярная проверка — только так можно быть уверенным в надежности и безопасности своего автомобиля.
