Кольца поршневые: герметичность и смазка цилиндро-поршневой группы

В любом современном поршневом моторе присутствуют детали, обеспечивающие герметичность камеры сгорания и смазку цилиндров — поршневые кольца. Все о поршневых кольцах, их существующих типах, конструктивных особенностях и работе, а также о верном подборе и замене колец — читайте в предложенной статье.


Что такое поршневые кольца?

Поршневые кольца — детали цилиндро-поршневой группы (ЦПГ) двигателя внутреннего сгорания; металлические разъемные кольца, устанавливаемые на поршни с целью герметизации камеры сгорания, сокращения потерь моторного масла и минимизации количества поступающих в картер отработавших газов.

Для нормальной работы поршневого ДВС критически важно, чтобы в камере сгорания в конце такта сжатия (при достижении поршнем верхней мертвой точки) создавалось давление, превышающее некоторый минимальный уровень — данный параметр называется компрессией. Для бензиновых моторов компрессия лежит в пределах 9-12 атмосфер, для дизельных агрегатов этот параметр составляет 22-32 атмосферы. Для достижения необходимой компрессии следует обеспечить герметизацию камеры сгорания — эта задача решается поршневыми кольцами.

Поршень и поршневые кольца
Поршень и поршневые кольца

Поршневые кольца выполняют несколько ключевых функций:

  • Герметизация камеры сгорания — размер кольца подбирается точно по внутреннему диаметру цилиндра, что предотвращает прорыв газов из камеры сгорания в картер;
  • Снижение сил трения — площадь трения колец о стенки цилиндра значительно меньше площади поршня, что снижает потери на трение деталей ЦПГ;
  • Компенсация температурного расширения материалов ЦПГ — поршни и цилиндры изготавливаются из различных сплавов, имеющих неодинаковые коэффициенты температурного расширения, введение колец предотвращает заклинивание поршней и изменение компрессии при росте и падении температуры двигателя;
  • Смазка стенок цилиндра и удаление излишков масла (что предотвращает его попадание в камеры сгорания и сокращает потери масла на угар) — кольца специальной конструкции обеспечивают съем со стенок цилиндра образующихся во время работы двигателя излишков масла, но оставляют необходимую для снижения трения масляную пленку;
  • Охлаждение стенок поршня — часть тепла от поршня отводится на стенки цилиндра через кольца.

Легко заметить, что поршневые кольца играют важнейшую роль в работе ЦПГ и функционировании всего силового агрегата. Любые неисправности и износ колец проявляются потерей мощности двигателя и общим ухудшением его работы, поэтому данные детали подлежат замене. Но прежде, чем покупать или заказывать новые кольца, следует разобраться в существующих типах этих деталей, их конструкции и особенностях работы.


Типы, конструкция и принцип работы поршневых колец

На одном поршне устанавливаются кольца двух типов:

  • Компрессионные (верхние);
  • Маслосъемные (нижние).

Все кольца располагаются в поперечных канавках (выточках) прямоугольного профиля, выполненных ближе к днищу поршня. Кольца различных типов отличаются конструкцией и назначением.

Компрессионные кольца обеспечивают герметизацию камеры сгорания, на одном поршне может устанавливаться одно, два или три кольца (одно — на двухтактных ДВС мототехники, два — на большинстве современных четырехтактных моторах, три — на некоторых дизелях), они располагаются в верхней части поршня. Конструктивно компрессионные кольца очень просты: это металлическое разъемное кольцо, разрез которого выполнен в виде замка простой (прямой, косой) или сложной формы, на некоторых кольцах в замке предусмотрена выемка под стопор. В замке предусмотрен небольшой зазор (несколько микрометров), который служит для компенсации температурного расширения детали во время работы двигателя.

Кольца изготавливаются из стали или специальных марок чугуна, их наружная (рабочая) поверхность может иметь различный профиль:

  • Простой плоский — в этом случае кольцо имеет прямоугольное сечение или сечение в виде неправильного четырехугольника;
  • Радиусный (бочкообразный) — наружная поверхность кольца представляет собой дугу окружности большого радиуса;
  • С фаской — на наружной поверхности выполнена фаска небольшой высоты;
  • «Минутные» кольца — наружная поверхность имеет наклон к верхней части, угол наклона составляет несколько десятков минут дуги, за счет чего кольца и получили свое название.

Плоский профиль имеют верхние компрессионные кольца, которые вынуждены работать при высоких температурах и давлениях в условиях недостаточной смазки. Для уменьшения износа рабочая поверхность детали подвергается хромированию, фосфатированию, покрытию оловом или другой обработке. Такое кольцо во время работы полностью прилегает к зеркалу цилиндра, обеспечивая уплотнение и отвод тепла от поршня.

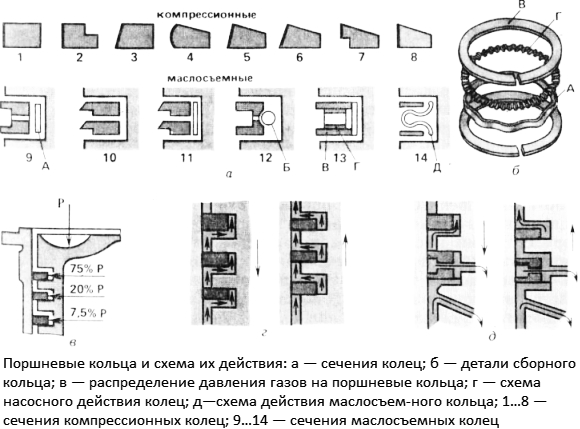

Поршневые кольца и схема их действия
Поршневые кольца и схема их действия

Нижние кольца часто имеют более сложный профиль. Бочкообразные кольца оказывают меньшее сопротивление трению при сохранении достаточной степени герметизации. «Минутные» кольца за счет наклона рабочей поверхности снижают силы трения: при движении поршня вниз (на рабочем ходе) кольцо скользит по зеркалу цилиндра своей заостренной гранью, а при движении вверх кольцо за счет образующегося масляного клина отжимается от зеркала цилиндра.

Маслосъемные кольца обеспечивают правильное распределение масляной пленки по поверхности цилиндра и предотвращают попадание масла в камеру сгорания (осуществляют его съем с зеркала цилиндра). На одном поршне используется только одно кольцо, на поршнях двухтактных двигателей этих деталей нет (так как масло добавляется непосредственно в бензин). Обычно маслосъемные кольца имеют составную конструкцию, в которую входят собственно кольца и расширители.

Маслосъемные кольца бывают:

  • Цельные — кольцо П-образного профиля, обращенное основанием к поршню. В основании выполнен ряд круглых или удлиненных отверстий, через которые осуществляется сток масла;
  • Составные — используется два тонких (разрезных) кольца, между которыми располагается распорный элемент.

Распорные элементы бывают:

  • Радиальные — обеспечивают прижим колец к стенке цилиндра;
  • Осевые — используются только вместе с составными кольцами, обеспечивают разжим колец;
  • Тангенциальные — комбинированные распорные элементы, обеспечивают одновременный разжим колец и их прижим к стенке цилиндра.

В качестве распорных элементов выступают пластинчатые (плоские) или витые пружины, вкладываемые между или под кольцами, в маслосъемном кольце может использоваться только одна или сразу две пружины различных типов.

Маслосъемное кольцо прижимается к стенке цилиндра и за счет своей конструкции обеспечивает съем излишков масляной пленки. Собранное масло через отверстия в кольце поступает в канавку, откуда через отверстия в стенке поршня сливается в картер двигателя. При этом часть масла остается в виде тонкой масляной пленки на стенке цилиндра, которая обеспечивает снижение трения во всей ЦПГ.


Как правильно выбрать и заменить поршневые кольца

Во время работы двигателя поршневые кольца подвергаются значительным механическим и тепловым нагрузкам, что приводит к их постепенному износу и потере рабочих характеристик. По мере износа кольца перестают выполнять свои функции, что приводит к снижению компрессии, просачиванию газов в картер и масла в камеру сгорания. Также серьезной проблемой является «закоксовка» колец (заклинивание вследствие накопления нагара в канавках поршня). В результате двигатель теряет мощность и приемистость, выхлоп приобретает характерный сизый или даже черный оттенок, а расход топлива и масла возрастает. При появлении указанных признаков необходимо провести диагностику двигателя — проверить компрессию, осмотреть свечи и некоторые другие детали. Если компрессия слишком низкая, свечи забрызганы маслом и наблюдаются проблемы с работой силового агрегата, то поршневые кольца необходимо заменить.

На замену следует выбирать кольца только тех типов и каталожных номеров, что предусмотрены для данного конкретного двигателя. При этом следует учитывать, что после выполнения капитального ремонта двигателя с расточкой цилиндров необходимо использовать кольца ремонтного размера, подходящие к новым поршням.

Замена колец должна выполняться в соответствии с инструкцией по ремонту силового агрегата. В общем случае эта работа требует разборки двигателя и выемки поршней. Старые кольца удаляются, а канавки подвергаются тщательной очистке. Новые кольца должны ставиться в соответствии с указаниями нанесенных на них меток «Верх» или «Up». При установке колец проверяются зазоры между боковой поверхностью детали и стенкой канавки в поршне, а также и в замке вставленного в цилиндр кольца. Все зазоры должны лежать в установленных для мотора пределах. Кольца располагаются на поршне так, чтобы их замки не лежали на одной линии и не попадали на ось отверстий пальца — так образуется лабиринт, препятствующий прорыву газов из камеры сгорания.

При монтаже поршня с новыми кольцами в цилиндр следует использовать специальную оправку, которая прижимает кольца к поршню. После замены поршневых колец рекомендуется выполнить обкату двигателя — первые 800-1000 км не завышать обороты и нагружать мотор в половину мощности, по завершению обкатки следует поменять моторное масло.

При верном выборе и замене поршневых колец двигатель вновь приобретет былую мощность и будет уверенно работать на всех режимах.
