Датчик положения коленвала: основа работы современного двигателя

В любом современном силовом агрегате обязательно присутствует датчик положения коленчатого вала, на основе которого строятся системы зажигания и впрыска топлива. Все о датчиках положения коленвала, их типах, конструкции и работе, а также о верном выборе и замене данных устройств — читайте в статье.


Назначение и место датчика положения коленчатого вала в моторе

Датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик начала отсчета) — компонент электронной системы управления ДВС; датчик, отслеживающий рабочие характеристики коленвала (положения, частоты вращения), и обеспечивающий функционирование основных систем силового агрегата (зажигания, питания, газораспределения и иных).

Современные ДВС всех типов в массе своей оснащаются электронными системами управления, которые полностью берут на себя обеспечение функционирования агрегата на всех режимах. Важнейшее место в таких системах занимают датчики — специальные устройства, отслеживающие те или иные характеристики мотора, и передающие данные на электронный блок управления (ЭБУ). Некоторые датчики критически важны для работы силового агрегата, в их число входит и датчик положения коленвала.

ДПКВ измеряет один параметр — положение коленчатого вала в каждый момент времени. На основе полученных данных определяются частота вращения вала и его угловая скорость. Получая эту информацию, ЭБУ решает широкий круг задач:

  • Определение момента прохождения ВМТ (или НМТ) поршней первого и/или четвертого цилиндров;
  • Управление системой впрыска топлива — определение момента впрыска и продолжительности работы форсунок;
  • Управление системой зажигания — определение момента зажигания в каждом цилиндре;
  • Управление системой изменения фаз газораспределения;
  • Управление работой компонентов системы улавливания паров топлива;
  • Контроль и коррекция работы иных связанных с двигателем систем.

Таким образом, ДПКВ обеспечивает нормальное функционирование силового агрегата, полностью определяя работу его двух основных систем — зажигания (только в бензиновых моторах) и впрыска топлива (в инжекторах и дизелях). Также датчик оказался удобным для управления другими системами мотора, работа которых прямо или косвенно синхронизирована с положением и частотой вращения вала. Неисправный датчик может полностью нарушить работу двигателя, поэтому он подлежит замене. Но прежде, чем покупать новый ДПКВ, необходимо разобраться в типах данных устройств, их конструкции и работе.


Типы, конструкция и принцип работы ДПКВ

Датчик положения коленвала на разных двигателях
Датчик положения коленвала на разных двигателях

Независимо от типа и конструкции, датчики положения коленвала состоят из двух деталей:

  • Датчик положения;
  • Задающий диск (диск синхронизации, синхродиск).

ДПКВ помещен в пластиковый или алюминиевый корпус, который посредством кронштейна монтируется рядом с задающим диском. На датчике предусмотрен стандартный электрический разъем для подключения к электросистеме автомобиля, разъем может располагаться как на корпусе датчика, так и на собственном кабеле небольшой длины. Датчик фиксируется на блоке двигателя или на специальном кронштейне, он располагается напротив задающего диска и в процессе работы осуществляет отсчет его зубцов.

Задающий диск — это шкив или колесо, по периферии которого расположены зубцы квадратного профиля. Диск жестко закреплен на шкиве коленвала или непосредственно на его носке, что обеспечивает вращение обеих деталей с одинаковой частотой.

В основе работы датчика могут лежать различные физические явления и эффекты, наиболее широкое распространение получили устройства трех видов:

  • Индуктивные (или магнитные);
  • На основе эффекта Холла;
  • Оптические (световые).

Каждый из типов датчиков имеет свои конструктивные особенности и принцип работы.

Индуктивный датчик положения коленчатого вала
Индуктивный датчик положения коленчатого вала

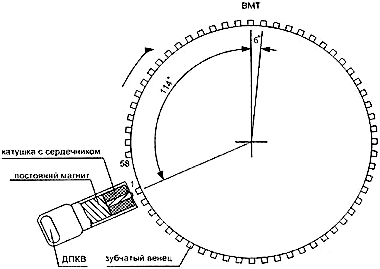

Индуктивный (магнитный) ДПКВ. В основе устройства лежит магнитный сердечник, помещенный в обмотку (катушку). Работа датчика основана на эффекте электромагнитной индукции. В состоянии покоя магнитное поле в датчике постоянно и в его обмотке нет тока. При прохождении рядом с магнитным сердечником металлического зубца задающего диска магнитное поле вокруг сердечника скачкообразно изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе датчика возникает переменный ток той или иной частоты, который используется ЭБУ для определения частоты вращения коленвала и его положения.

Это наиболее простой по конструкции датчик, он находит самое широкое применение на всех типах двигателей. Достоинством устройств этого типа является их работа без подачи питания — это дает возможность подключать их всего одной парой проводов непосредственно к блоку управления.

Датчик на основе эффекта Холла. В основе датчика лежит эффект, открытый американским физиком Эдвином Холлом почти полтора столетия назад: при пропускании тока через две противоположные стороны тонкой металлической пластины, помещенной в постоянное магнитное поле, на двух других ее сторонах появляется напряжение. Современные датчики этого типа построены на специализированных микросхемах Холла, помещенных в корпус с магнитопроводами, а задающие диски для них имеют намагниченные зубцы. Работает датчик просто: в состоянии покоя на выходе датчика имеется нулевое напряжение, при прохождении намагниченного зубца на выходе появляется напряжение. Как и в предыдущем случае, при вращении задающего диска на выходе ДПКВ возникает переменный ток, который поступает на ЭБУ.

Это более сложный по конструкции датчик, который, однако, обеспечивает высокую точность измерения во всем диапазоне оборотов коленвала. Также датчик Холла требует для работы отдельного питания, поэтому его подключение выполняется тремя или четырьмя проводами.

Оптические датчики. Основу датчика составляет пара из источника и приемника света (светодиода и фотодиода), в зазоре между которыми проходят зубцы или отверстия задающего диска. Работает датчик просто: диск при вращении с той или иной периодичностью затмевает светодиод, в результате чего на выходе фотодиода образуется импульсный ток — он и используется электронным блоком для измерения.

В настоящее время оптические датчики получили ограниченное применение, что обусловлено сложными условиями их работы в двигателе — высокая запыленность, возможность задымления, загрязнения жидкостями, дорожной грязью и т.д.


Для работы с датчиками используются стандартизированные задающие диски. Такой диск разделен на 60 зубцов, расположенных через каждые 6 градусов, при этом в одном месте диска отсутствуют два зуба (синхродиск типа 60-2) — этот пропуск является началом отсчета оборота коленчатого вала и обеспечивает синхронизацию датчика, ЭБУ и связанных систем. Обычно первый после пропуска зубец совпадает с положением поршня первого или последнего цилиндра в ВМТ или НМТ. Также существуют диски с двумя пропусками зубцов, расположенными под углом 180 градусов друг к другу (синхродиск типа 60-2-2), такие диски находят применение на некоторых типах дизельных силовых агрегатов.

Установка ДПКВ индуктивного типа и задающего диска
Установка ДПКВ индуктивного типа и задающего диска

Задающие диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленвала. Диски для датчиков Холла чаще изготавливаются из пластика, а в их зубцах располагаются постоянные магниты.

В завершении отметим, что часто ДПКВ используется как на коленчатом, так и на распределительном валу, в последнем случае с его помощью отслеживается положение и скорость распредвала и вносятся коррективы в работу газораспределительного механизма.


Как верно выбрать и заменить датчик коленвала

ДПКВ играет ключевую роль в моторе, неисправности датчика приводят к резкому ухудшению работы двигателя (затрудненный пуск, неустойчивая работа, снижение мощностных характеристик, детонация и т.д.). А в отдельных случаях при отказе ДПКВ двигатель становится полностью неработоспособным (о чем говорит сигнал Check Engine). Если возникли описанные проблемы с работой двигателя, то следует проверить датчик коленвала, и в случае его неисправности — выполнить замену.

Сначала необходимо осмотреть датчик, проверить целостность его корпуса, разъема и проводов. Индуктивный датчик можно проверить тестером — достаточно измерить сопротивление обмотки, которое у рабочего датчика лежит в пределах 0,6-1,0 кОм. Датчик Холла так проверить нельзя, его диагностика может выполняться только на специальном оборудовании. Но проще всего установить новый датчик, и если двигатель заработает, то проблема была именно в неисправности старого ДПКВ.

На замену следует выбирать датчик только того типа, что был установлен на автомобиле и рекомендован автопроизводителем. Датчики другой модели могут не встать на штатное место или вносить значительные погрешности в измерения, и, как следствие, нарушать работу мотора. Менять ДПКВ следует в соответствии с инструкцией по ремонту транспортного средства. Обычно для этого достаточно отсоединить электрический разъем, выкрутить один или два винта/болта, вынуть датчик и вместо него установить новый. Новый датчик должен располагаться на расстоянии 0,5-1,5 мм от торца задающего диска (точное расстояние указывается в инструкции), это расстояние можно регулировать шайбами или иным способом. При верном выборе ДПКВ и его замене двигатель сразу начнет работать, лишь в некоторых случаях придется провести калибровку датчика и сбросить коды ошибок.
