Реле регулятор напряжения: стабильность напряжения бортовой электросети

В каждом современном транспортном средстве присутствует развитая электрическая сеть, стабилизация напряжения в которой осуществляется специальным блоком — реле-регулятором. Все о реле-регуляторах, их существующих типах, конструкции и работе, а также о выборе и замене этих деталей — читайте в статье.


Что такое реле-регулятор напряжения?

Реле-регулятор напряжения (регулятор напряжения) — компонент электрической системы транспортного средства; механическое, электромеханическое или электронное устройство, обеспечивающее поддержку действующего в бортовой электросети напряжения в определенных границах.

Электрическая система транспортных средств построена так, что при остановленном силовом агрегате источником питания выступает аккумуляторная батарея (АКБ), а при запущенном — генератор, преобразующий часть мощности мотора в электроэнергию. Однако генератор имеет существенный недостаток — напряжение вырабатываемого им тока зависит от частоты вращения коленчатого вала, а также от потребляемого нагрузкой тока и окружающей температуры. Для устранения этого недостатка применяется вспомогательное устройство — реле-регулятор или просто регулятор напряжения.

Регулятор напряжения решает несколько задач:

  • Стабилизация напряжения — поддержка напряжения бортовой сети в заданных пределах (в пределах 12-14 или 24-28 вольт с допустимыми отклонениями);
  • Защита АКБ от разряда через цепи генератора при остановленном двигателе;
  • Отдельные типы регуляторов — автоматическое отключение стартера при успешном пуске двигателя;
  • Отдельные типы регуляторов — автоматическое подключение и отключение генератора от АКБ для ее заряда;
  • Отдельные типы регуляторов — изменение напряжения бортовой сети в зависимости от текущих климатических условий (перевод электросистемы на летнюю и зимнюю эксплуатацию).

Реле-регуляторами оснащаются все транспортные средства, тракторы и различные машины. Неисправность данного блока нарушает работу всей электросистемы, в отдельных случаях это может привести к поломке электрооборудования и пожарам. Поэтому неисправный регулятор необходимо как можно скорее заменить, а для верного выбора новой детали следует разобраться в существующих типах, конструкции и принципе действия регуляторов.


Типы, конструкция и принцип работы реле-регулятора

Блок-схема регулятора напряжения
Блок-схема регулятора напряжения

Сегодня существует несколько типов реле-регуляторов, однако в основе их работы лежат одинаковые принципы. Любой регулятор содержит три взаимосвязанных элемента:

  • Измерительный (чувствительный) элемент;
  • Элемент сравнения (управления);
  • Регулирующий элемент.

Регулятор подключается к обмотке возбуждения генератора (ОВГ) осуществляя измерение и изменение силы тока в ней — этим и обеспечивается стабилизация напряжения. В общем случае эта система работает следующим образом. Измерительный элемент, построенный на основе делителя напряжения, постоянно отслеживает силу тока в ОВГ и преобразует ее в сигнал, поступающий на элемент сравнения (управления). Здесь сигнал сравнивается с эталоном — тем значением напряжения, которое в норме должно действовать в электросистеме автомобиля. Элемент сравнения может строиться на основе вибрационных реле и стабилитронах. Если поступающий от измерительного элемента сигнал соответствует эталонному (с допустимым отклонением), то регулятор бездействует. Если же поступающий сигнал отличается от эталонного в ту или иную сторону, то элементом сравнения формируется управляющий сигнал, поступающий на регулирующий элемент, построенный на реле, транзисторах или иных элементах. Регулирующий элемент изменяет ток в ОВГ, чем и достигается возврат напряжения на выходе генератора в необходимые границы.

Как уже указывалось, блоки регулятора строятся на различной элементной базе, по этому признаку устройства делятся на несколько типов:

  • Вибрационные;
  • Контактно-транзисторные;
  • Электронные транзисторные (бесконтактные);
  • Интегральные (транзисторные, выполненные по интегральной технологии).

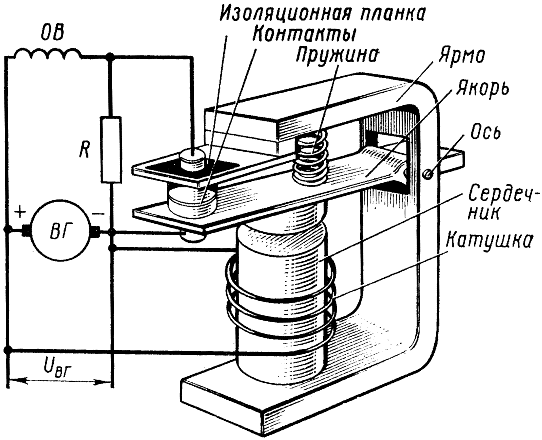

Схема вибрационного реле-регулятора
Схема вибрационного реле-регулятора

Исторически первыми появились вибрационные устройства, которые, собственно, и называются реле-регуляторами. В таком устройстве все три блока могут объединяться в одной конструкции — электромагнитном реле с нормально замкнутыми контактами, хотя измерительный элемент может выполняться в виде делителя на резисторах. В качестве эталонной величины в реле выступает сила натяжения возвратной пружины. В общем случае реле-регулятор работает просто. При малом токе на ОВГ или низком напряжении на выходе генератора (в зависимости от способа подключения регулятора) реле не работает и через его замкнутые контакты свободно проходит ток — это приводит к росту напряжения. При повышении напряжения реле срабатывает, напряжение в цепи падает и реле отпускается, напряжение вновь возрастает и реле опять срабатывает — так реле переходит в колебательный режим. При изменении напряжения на генераторе в ту или иную сторону изменяется частота колебаний реле, что и обеспечивает стабилизацию напряжения.

В настоящее время вибрационные реле, имеющие малую эффективность и недостаточную надежность, уже не используются на транспортных средствах. В свое время их вытеснили контактно-транзисторные регуляторы, в которых в качестве сравнивающего/управляющего элемента используется вибрационное реле, а в качестве регулирующего — транзистор, работающий в режиме ключа. Здесь транзистор играет роль контактов реле, поэтому в целом работа такого регулятора аналогично описанной выше. Сегодня регуляторы такого типа практически вытеснены бесконтактными транзисторными различных конструкций.

В бесконтактных транзисторных регуляторах реле заменено на более простой полупроводниковый прибор — стабилитрон. В качестве эталонного значения используется напряжение стабилизации стабилитрона, а регулирующий элемент построен на основе транзисторов. При низком напряжении стабилитрон и транзисторы находятся в таком состоянии, что на ОВГ подается максимальный ток, что приводит к росту напряжения. При достижении необходимого уровня напряжения стабилитрон и транзисторы переходят в другое состояние и начинают работать в колебательном режиме, что, как и в случае обычного реле, обеспечивает стабилизацию напряжения.

Современные электронные регуляторы строятся на транзисторах и могут иметь широтно-импульсный модулятор (ШИМ), посредством которого задается частота переключения схемы и возможность внедрения устройства в общую автомобильную систему управления.

Бесконтактные транзисторные регуляторы могут выполняться на дискретных элементах и по интегральной технологии. В первом случае используются обычные электронные компоненты (стабилитроны, транзисторы, резисторы и т.д.), во втором случае весь блок собран на одной микросхеме или компактном блоке из залитых компаундом компактных радиодеталей.

Рассмотренную конструкцию имеют простейшие реле-регуляторы, в реальности же используются более сложные устройства с различными вспомогательными блоками — управления стартером, предотвращения разряда АКБ через обмотку возбуждения, коррекции режима работы в зависимости от температуры, защиты схемы, самодиагностики и другими. На многих реле-регуляторах тракторов и грузовых автомобилей также реализована возможность ручной регулировки напряжения стабилизации. Данная регулировка выполняется с помощью переменного резистора (в вибрационных устройствах — с помощью пружины) посредством вынесенной за пределы корпуса рычажка или рукоятки.

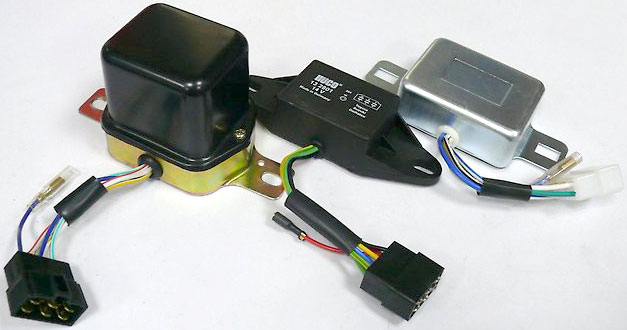

Реле-регуляторы напряжения для установки вне генератора
Реле-регуляторы напряжения для установки вне генератора

Регуляторы выполняются в виде небольших блоков, монтируемых непосредственно на генератор или в удобном месте транспортного средства. Подключение устройства может осуществляться к ОВГ и/или выходу генератора, либо к участку бортовой электросети, где требуется стабилизированное напряжение. При этом один вывод ОВГ обязательно подключается к «+» или к «-» бортовой электросети.


Вопросы выбора, диагностики и замены реле-регуляторов напряжения

В реле-регуляторах могут возникать различные неисправности, которые в большинстве случаев проявляются отсутствием тока заряда АКБ и, напротив, чрезмерным током заряда АКБ. Простейшая проверка регулятора может быть проведена с помощью вольтметра — достаточно запустить двигатель и в течение 10-15 минут дать ему поработать с частотой 2500-3000 об/мин и со включенными фарами. Затем, не снижая оборотов и не выключая фар, измерить напряжение на клеммах АКБ — оно должно составлять 14,1-14,3 вольта (для 24-вольтовых в два раза выше). Если напряжение значительно ниже или выше, то это повод проверить генератор, и, если он в порядке — заменить регулятор.

На замену следует брать реле-регулятор того же типа и модели, что был установлен ранее. Особенно нужно обращать внимание на порядок подключения регулятора к бортовой сети (к каким клеммам генератора и других элементов), а также на напряжение питания и токи. Замену детали необходимо выполнять по инструкции, работ можно выполнять только при остановленном двигателе и снятой с АКБ клеммы. Если соблюдены все рекомендации, а регулятор подобран верно, то он сразу начнет работать, обеспечивая нормальное функционирование электросистемы.
