Трапеция стеклоочистителя: привод «дворников» автомобиля

В любом современном автомобиле присутствует стеклоочиститель, в котором привод щеток осуществляется простым механизмом — трапецией. Все о трапециях стеклоочистителей, их существующих типах, конструкции и принципе работы, а также о верном выборе и замене этих узлов — читайте в представленной статье.


Что такое трапеция стеклоочистителя?

Трапеция стеклоочистителя — привод стеклоочистителя, система тяг и рычагов, обеспечивающая возвратно-поступательные движения щеток стеклоочистителей на ветровом стекле или стекле двери задка транспортных средств.

На автомобилях, автобусах, тракторах и иной технике обязательно присутствует стеклоочиститель — вспомогательная система, обеспечивающая очистку ветрового стекла от воды и загрязнений. Современные системы имеют электрический привод, а передача усилия от электродвигателя на щетки осуществляется с помощью проложенной под стеклом системы тяг и рычагов — трапеции стеклоочистителя.

Трапеция стеклоочистителя имеет несколько функций:

  • Привод щеток стеклоочистителя от электромотора;
  • Формирование возвратно-поступательного движения щеток (или щетки) с необходимой амплитудой;
  • В двух- и трехщеточных стеклоочистителях — обеспечение синхронного движения щеток по одинаковым или разным для каждой щетки траекториям.

Именно трапеция стеклоочистителя обеспечивает движение «дворников» по стеклу с необходимой амплитудой (размахом) и синхронностью, а неисправность этого узла частично или полностью нарушает работу всей системы. Про поломке трапеция должна быть отремонтирована или заменена в сборе, но прежде, чем приниматься за ремонт, следует разобраться в существующих типах этих механизмов, их конструкции и принципе работы.


Типы, конструкция и принцип работы трапеции стеклоочистителя

В первую очередь, все трапеции можно разделить на три типа по количеству щеток:

  • Для однощеточных стеклоочистителей;
  • Для двухщеточных стеклоочистителей;
  • Для трехщеточных стеклоочистителей.
Схема однощеточного стеклоочистителя
Схема однощеточного стеклоочистителя

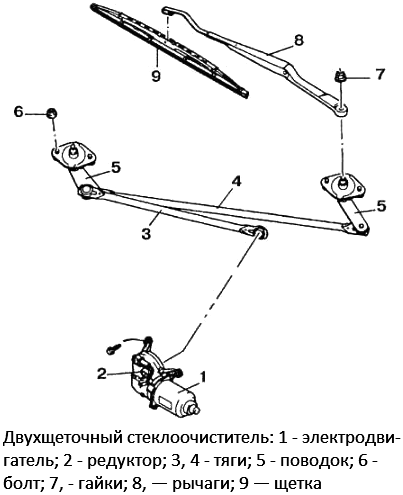

Схема двухщеточного стеклоочистителя
Схема двухщеточного стеклоочистителя

При этом привод одной щетки нельзя назвать трапецией, так как в большинстве случае он строится только на электродвигателе с редуктором без дополнительных тяг или с одной тягой. А двух- и трехщеточные трапеции имеют принципиально одинаковое устройство и отличаются только количеством тяг.

В свою очередь, двух- и трехщеточные трапеции можно разделить на два типа по месту подключения электромотора:

  • Симметричные — электродвигатель располагается в центре трапеции (между щетками), обеспечивая движение сразу обеих тяг щеток;
  • Ассиметричные (несимметричные) — электродвигатель вынесен за трапецию, обеспечивая ее привод дополнительной боковой тягой.

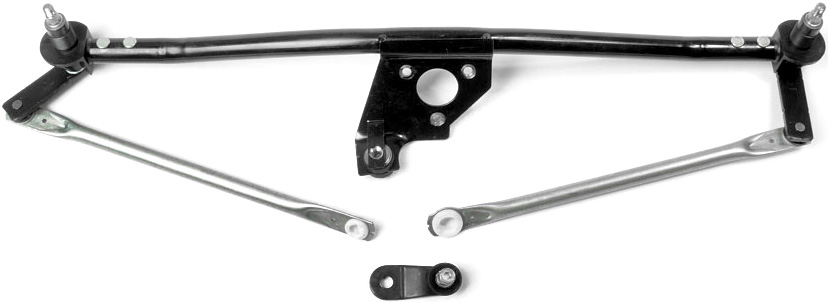

Симметричная трапеция стеклоочистителя
Симметричная трапеция стеклоочистителя

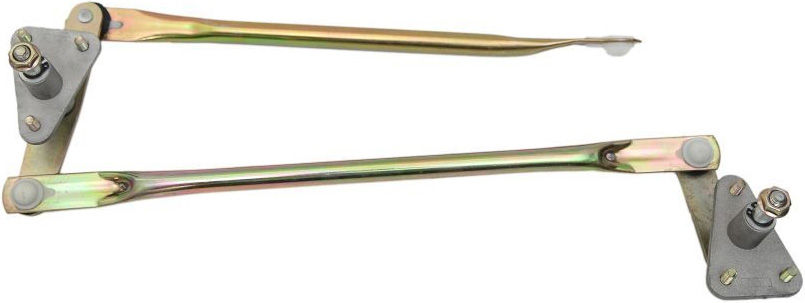

Несимметричная трапеция стеклоочистителя
Несимметричная трапеция стеклоочистителя

Сегодня наиболее всего распространены ассиметричные трапеции, они имеют довольно простое устройство. В общем случае основу конструкции составляют две шарнирно соединенных тяги, в шарнире между тягами и на конце одной из них установлены поводки — рычаги небольшой длины, жестко связанные с валиками рычагов щеток. Причем средний поводок может устанавливаться непосредственно в шарнирное соединение двух тяг (в этом случае из одной точки выходит две тяги и поводок), либо соединять собой тяги двумя шарнирами, а в средней части нести валик. В обоих случаях поводки расположены перпендикулярно тягам, что обеспечивает их отклонение при возвратно-поступательном движении тяг.

Валики выполнены в виде коротких стальных стержней, на верхней части которого нарезана резьба или предусмотрены шлицы для жесткой посадки рычагов щеток стеклоочистителей. Обычно валики располагаются в подшипниках скольжения, которые, в свою очередь, удерживаются кронштейнами с отверстиями под крепеж. Свободным концом второй тяги трапеция присоединяется к редуктору электромотора, который имеет простейшую конструкцию — в виде кривошипа, непосредственно расположенного на валу двигателя, или установленного на шестерне понижающей червячной передачи. Электродвигатель и редуктор собраны в единый блок, в котором также может располагаться концевой выключатель, обеспечивающий остановку щеток в определенном положении при выключении стеклоочистителя.

Тяги, поводки, валики и кронштейны механизма изготавливаются штамповкой из листовой стали либо гнутьем трубчатых заготовок, которые имеют высокую жесткость на изгиб. Шарниры выполняются на основе заклепок или пистонов, в местах шарнирных соединений устанавливаются пластиковые втулки и защитные колпачки, также может предусматриваться дополнительная смазка. Отверстия для шарниров в поводках зачастую выполняются овальными для обеспечения необходимой траектории движения щеток.

Работает привод стеклоочистителя следующим образом. При включении стеклоочистителя кривошип преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение тяг трапеции, они отклоняются от своего среднего положения вправо и влево, и через поводки заставляют на некоторый угол проворачиваться валики — все это приводит к характерным колебаниям рычагов и расположенных на них щеток.

Аналогично устроены трапеции трехщеточных стеклоочистителей, в них только добавляется третья тяга с поводком, работа такой системы ничем не отличается от только что описанной.

Симметричные трапеции также представляют собой систему двух шарнирно соединенных тяг и поводков, однако поводки расположены на противоположных концах тяг, а в шарнире между тягами устанавливается дополнительный поводок или рычаг для соединения с редуктором электромотора. Для повышения жесткости и упрощения монтажа в такую трапецию может вводиться кронштейн — труба, соединяющая поводки щеток, в центральной части которой может располагаться площадка для монтажа электродвигателя с редуктором. Такая система не требует отдельного крепления поводков или валиков, что повышает ее удобство и надежность по сравнению с трапециями других типов.

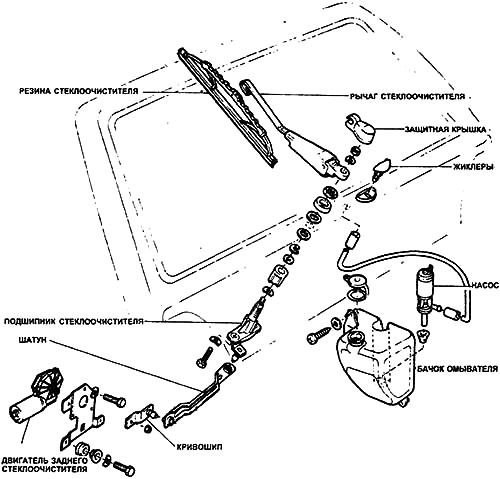

Трапеции стеклоочистителей могут располагаться под или над ветровым стеклом в специальной нише (отсеке), образованной кузовными деталями. кронштейны с валиками рычагов щеток посредством двух или трех винтов (либо болтов) монтируются на кузов (заподлицо), а выводы валиков обычно уплотняются резиновыми кольцами или защитными колпачками/крышками. Электродвигатель с редуктором монтируется непосредственно на кузовную деталь или на кронштейн, идущий в комплекте с трапецией. Аналогично устанавливаются однощеточные стеклоочистители стекла двери задка.

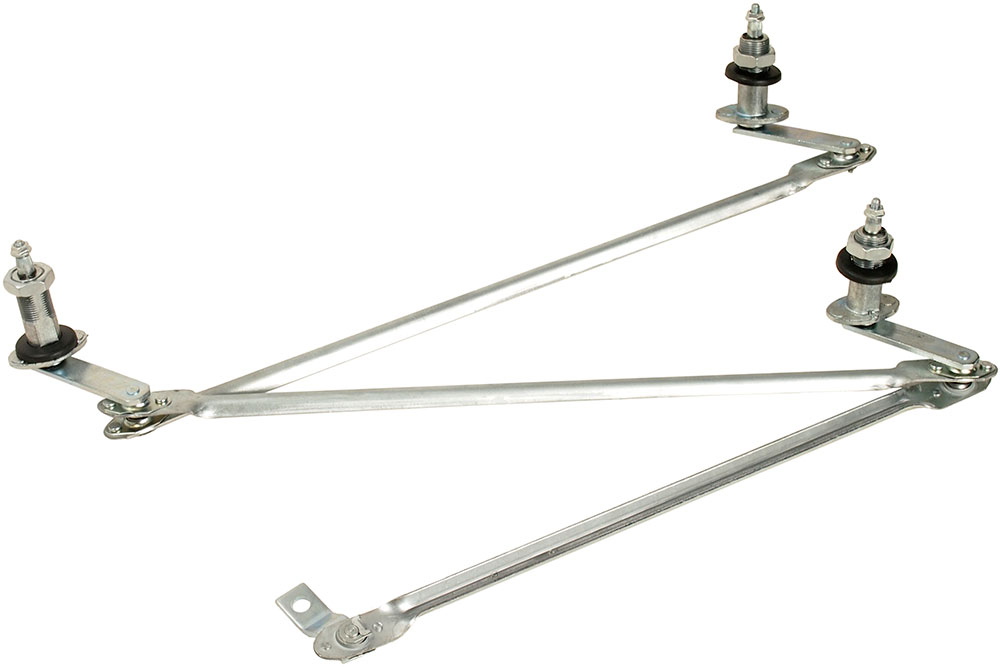

Трапеция трехщеточного стеклоочистителя
Трапеция трехщеточного стеклоочистителя

Как правильно выбрать и заменить трапецию стеклоочистителя

В процессе эксплуатации стеклоочистителя детали его трапеции изнашиваются, деформируются или разрушаются — в результате весь механизм перестает нормально выполнять свои функции. О неисправности трапеции свидетельствует затрудненное движение щеток, периодические их остановки и рассинхронизация движения, также все это может сопровождаться повышенным шумом. Для выявления неисправности необходимо проверить трапецию, и, если устранить поломку нельзя — выполнить замену механизма.

На замену следует брать только те трапеции, что предназначены специального для данного автомобиля — только так можно гарантировать, что стеклоочиститель можно нормально установить и он будет надежно работать. В ряде случаев допустимо применение аналогов, однако даже на автомобилях одной модели разных годов выпуска механизмы могут отличаться креплением и конструкцией отдельных деталей (что связано с изменением конструкции кузова, расположения стекла и т.д.).

Замена трапеции должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для демонтажа всего механизма достаточно снять рычаги щеток, затем вывернуть крепеж кронштейнов валиков или общего кронштейна, и вынуть трапецию в сборе с двигателем и редуктором. В некоторых автомобилях трапеция и электродвигатель снимаются по отдельности, причем доступ к их крепежу осуществляется с разных сторон ниши под ветровым стеклом. Установка нового механизма выполняется в обратном порядке, при этом может потребоваться выполнить смазку некоторых деталей. Выполняя монтаж, необходимо следить за правильностью расположения тяг, поводков и иных деталей трапеции, в противном случае может нарушиться работа механизма. Если трапеция была подобрана и установлена верно, стеклоочиститель будет надежно работать, поддерживая чистоту и прозрачность стекол в любых условиях.
