Диск щеточный: основа коммунальных щеток и подметальных машин

В современном коммунальном хозяйстве широко используются механизированные щетки — навесное или прицепное оборудование для уборки дорог. Основу таких щеток составляет комплект щеточных дисков — все об этих деталях, их существующих типах и конструкции, а также о верном выборе и замене читайте в статье.


Что такое щеточный диск?

Диск щеточный — расходный материал коммунальных щеток и иного коммунального оборудования; щетка в виде диска с расходящимся из центра ворсом, применяемая в коммунальной технике для уборки дорожных покрытий и различных территорий.

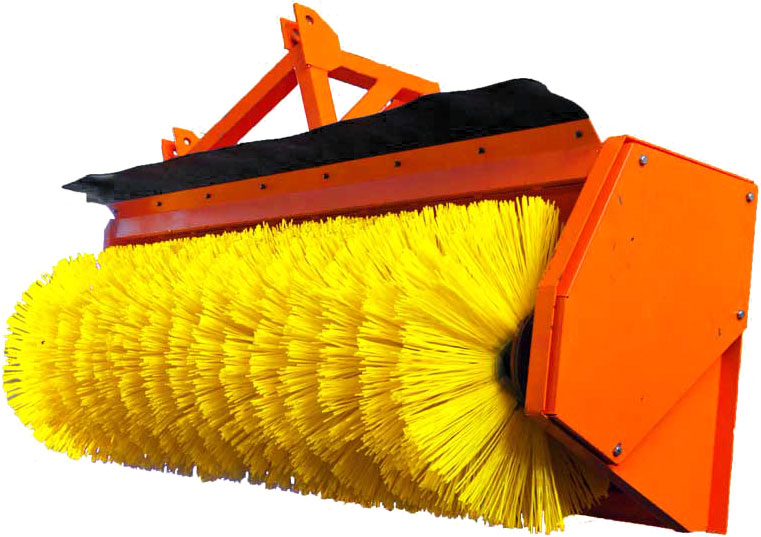

Щеточные диски являются частью рабочего органа и одновременно расходным материалом различных коммунальных машин — щеток, подметальных машин и других. Диски, установленные на вал в ряд, образуют щетку, которая при вращении обеспечивает захват мусора с дорожного покрытия и его сброс в сторону либо загрузку в расположенный спереди подборщик смёта. Такие щетки широко используются как в отдельных навесных или прицепных агрегатах, так и в качестве подвесного оборудования специальных коммунальных машин.

Щеточные диски при трении об асфальт, бетон, тротуарную плитку, земляное и иные покрытия подвергается интенсивному абразивному износу, поэтому со временем нуждаются в замене. Но прежде, чем делать закупку дисков, следует разобраться в их конструкции, типах и применяемости.


Типы, конструкция и применяемость щеточных дисков

Все существующие сегодня щеточные диски имеют принципиально одинаковую конструкцию. Диск состоит из двух деталей:

  • Ступица (кольцо);
  • Ворс.

Основу детали составляет ступица, выполненная в виде круглого или криволинейного кольца, с ее помощью диск монтируется на вал (корпус) коммунальной щетки, получая от него вращение. По периметру ступицы расположен ворс — пластиковые или металлические нити различного диаметра, расходящиеся по радиусу.

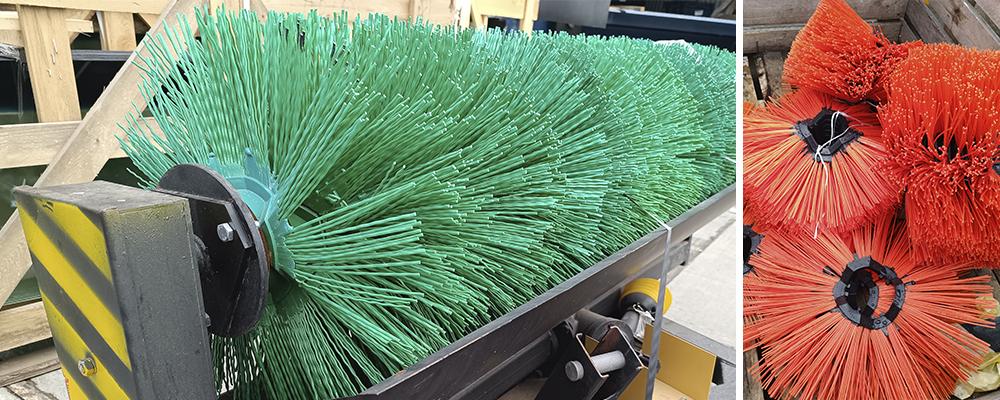

Диски монтируются на вал щетки или подметальной машины, на один вал может устанавливаться от 20 до 50 дисков, для снижения их числа используются проставки — кольца небольшой ширины (30-50 мм), увеличивающие расстояния между соседними дисками. Блок дисков и проставок фиксируется гайкой и шплинтом на конце вала.

Щеточные диски делятся на множество видов и разновидностей по материалу ворса, а также по материалу и конструктивным особенностям ступицы.

По материалу ворса диски бывают:

  • Полипропиленовые;
  • Металлические;
  • Комбинированные.

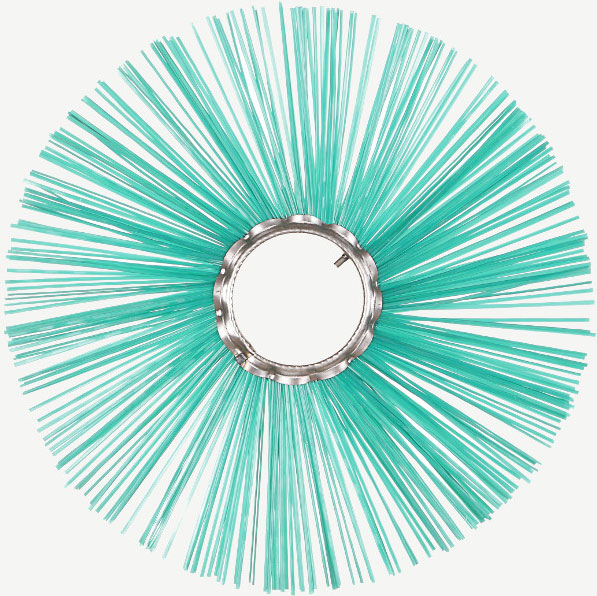

В дисках первого типа ворс изготовлен из полипропиленового волокна (точнее, из специальных сополимеров пропилена, имеющих повышенную морозостойкость и механическую прочность) различного диаметра (0,6-3,5 мм) и цвета (желтые, зеленые, синие, оранжевые и другие). Это наиболее дешевые и простые диски, которые, однако, обладают наименьшим ресурсом — они с высокой интенсивностью изнашиваются об асфальт и грунтовое покрытие, поэтому служат относительно недолго.

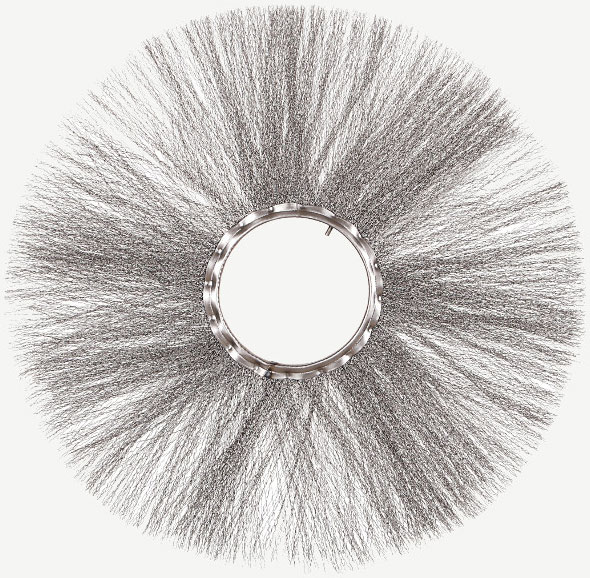

В дисках второго типа ворс изготовлен из упругой (пружинящей) стальной проволоки небольшого диаметра, которой придана небольшая волнистость (для увеличения объема и ометаемой площади щетки). Это более дорогие, но и более долговечные диски, которые можно эксплуатировать на наиболее сложных покрытиях с высокими абразивными свойствами.

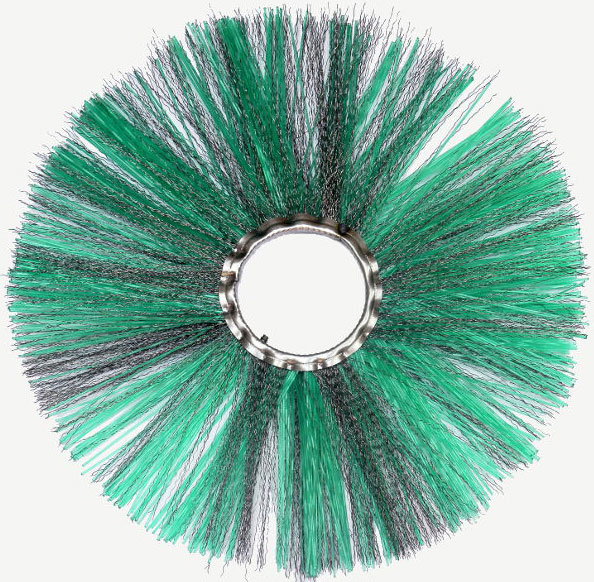

В дисках третьего типа объединен полипропиленовый и стальной ворс, чем достигается повышенная устойчивость к абразивам и долговечность при не слишком значительном росте стоимости.



По материалу ступицы щетки делятся на два типа:

  • С металлической ступицей;
  • С пластиковой ступицей.

Металлические ступицы представляют собой штампованное из тонкой стальной полосы кольцо U-образного профиля, в котором зажат ворс. С внутренней стороны кольца предусмотрен металлический штифт, который обеспечивает фиксацию диска на валу щетки. Металлические ступицы используются в дисках с ворсом всех типов — полипропиленовым, металлическим и комбинированным.

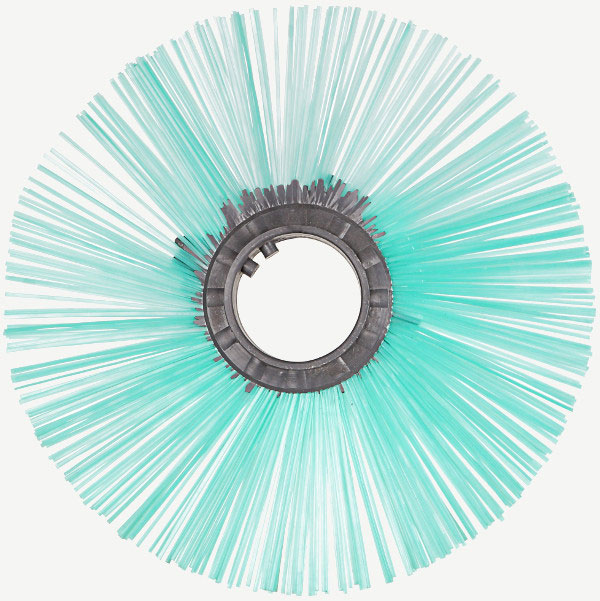

Пластиковые ступицы представляют собой цельнолитые пластиковые кольца, на периферии которых вплавлен ворс. С внутренней стороны ступицы расположены штифты (фиксаторы, шплинты) для фиксации на щеточном валу. По количеству фиксаторов такие ступицы бывают:

  • С двумя близкорасположенными фиксаторами — два штифта, расположенных на небольшом расстоянии друг от друга;
  • С тремя разнесенными на 120 градусов фиксаторами — три штифта, расположенных на равном расстоянии друг от друга;
  • С шестью штифтами, собранными попарно с разнесенными на 120 градусов центрами — это комбинация предыдущих двух вариантов.

Пластиковые ступицы используются только в дисках с полипропиленовым ворсом.

Наконец, щеточные диски делятся на несколько групп по профилю ступицы:

  • Прямые;
  • Изогнутые металлические;
  • Беспроставочные пластиковые;
  • Беспроставочные типа «Би-лайн».

Прямые диски имеют наиболее простую конструкцию — их кольца плоские, поэтому весь ворс расположен в одной плоскости. Такие диски имеют минимальную ометаемую площадь, поэтому собранная из них щетка может оставлять за собой камни и иной тяжелый мусор небольшого размера. Прямые диски с металлической и пластиковой ступицей требуют применения проставок.

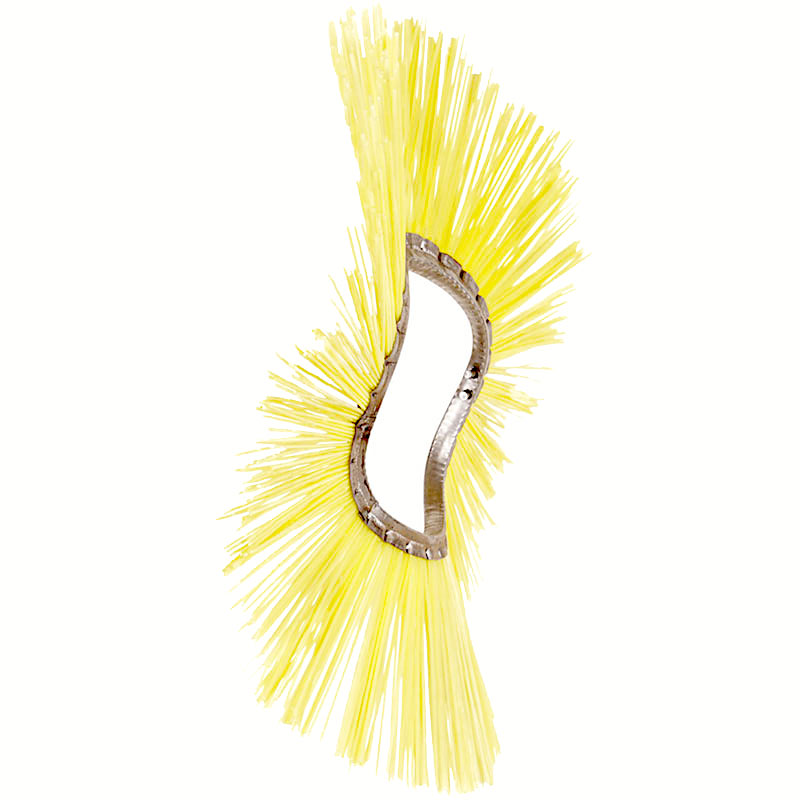

Изогнутые диски имеют изогнутую ступицу, благодаря чего ворс имеет волнистую конфигурацию и повышенную ометаемую площадь — при монтаже на щетку образуется сплошной ворс без борозд. Обычно такую конструкцию имеют диски с металлической ступицей, они, в зависимости от конструкции щетки, могут монтироваться на вал с проставками или без них.


Беспроставочные диски с пластиковой ступицей имеют цельнолитую ступицу с отформированными на ее боковых сторонах кольцами, берущими на себя функции проставок. Такие диски монтируются на вал щетки без проставочных колец, чем помогают снижать общую стоимость и сложность всей конструкции.

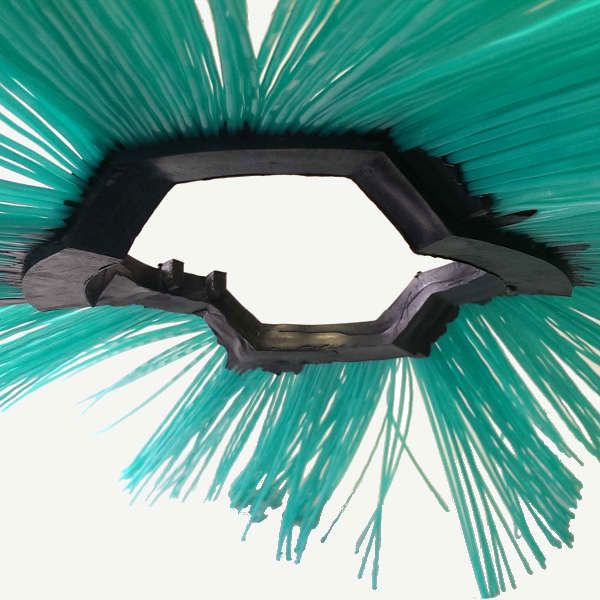

Диски типа «Би-лайн» имеют пластиковую ступицу сложного профиля, напоминающего половину пчелиной соты — отсюда и их название. При установке на вал ступицы соседних дисков соединяются выступающими частями с образованием сотовой структуры, благодаря этому диски не требуют применения проставок и обеспечивают большую площадь охвата.



Щеточные диски имеют стандартизированные размеры, данные о размерах приведены в таблице:

Внутренний диаметр
(диаметр ступицы)
Наружный диаметр
(диаметр по ворсу)
78/80 мм300 мм
350 мм
450 мм
550 мм
900 мм
1200 мм
101/110/118/120/127/130 мм300 мм
550 мм
700 мм
164 мм550 мм
700 мм
180 мм550 мм
700 мм
220 мм750 мм
800 мм
900 мм
254 мм600 мм
750 мм
800 мм
900 мм
280 мм700 мм
300 мм800 мм
495 мм1160 мм

Наконец, все щеточные диски можно разделить на несколько групп по назначению. Условно выделяются универсальные диски, которые можно использовать на различных поверхностях в любое время года, а также специальные бордюрные диски — с длинным ворсом уменьшенной толщины, за счет чего он может выметать загрязнения из углов и труднодоступных мест.


Как правильно выбрать, установить и эксплуатировать щеточный диск

Выбор новых щеточных дисков должен выполняться в соответствии с типом коммунальной машины и условий ее эксплуатации, а также заложенного бюджета.

Диски должны соответствовать диаметру вала машины и иметь необходимое число фиксирующих штифтов на внутренней поверхности ступицы. Наружный диаметр (по ворсу) должен лежать в пределах, допустимых для данной машины. При ограниченном бюджете лучшим вариантом будут диски с пропиленовым ворсом, но при возможности имеет смысл брать детали с металлическим ворсом — они прослужат дольше, при этом обеспечивая лучшую уборку крупного мусора.

При покупке дисков с прямыми ступицами необходимо позаботиться и о приобретении проставочных колец, их число всегда на одно меньше числа дисков на щетке. При выборе изогнутых дисков, либо деталей с беспроставочными ступицами или типа «Би-лайн» необходимость в проставках отпадает. В этом случае и само количество дисков на одну щетку несколько снижается.

Для выполнения обычных работ подходят стандартные диски любой конфигурации с полипропиленовым ворсом диаметром до 3,5 мм или с металлическим ворсом. Но для уборки бордюров лучше использовать специальные диски с тонким ворсом увеличенной длины, а для работ по территориям с крупным мусором подходят щетки с металлическим ворсом и щетки с пропиленовым ворсом увеличенного диаметра.

Монтаж щеточных дисков должен выполняться в соответствии с инструкцией по эксплуатации коммунальной машины. Обычно для этого необходимо расшплинтовать гайку на валу, демонтировать старые диски, установить в определенном порядке новые, закрутить и зашплинтовать гайку. Старые пропиленовые щетки при этом рекомендуется сдавать на утилизацию, что поможет сэкономить средства и оказывает позитивное влияние на экологию.

При верном подборе и замене дисков щетка будет качественно выполнять свои функции в любых условиях эксплуатации.
