Кран тормозной: надежное управление тормозной системой

На грузовых автомобилях и различной тяжелой технике используются тормозные системы с пневматическим приводом, управление которыми осуществляется с помощью тормозного крана. Все о тормозных кранах, их типах, конструкции и работе, а также о верном выборе и замене этого узла — читайте в данной статье.


Что такое тормозной кран?

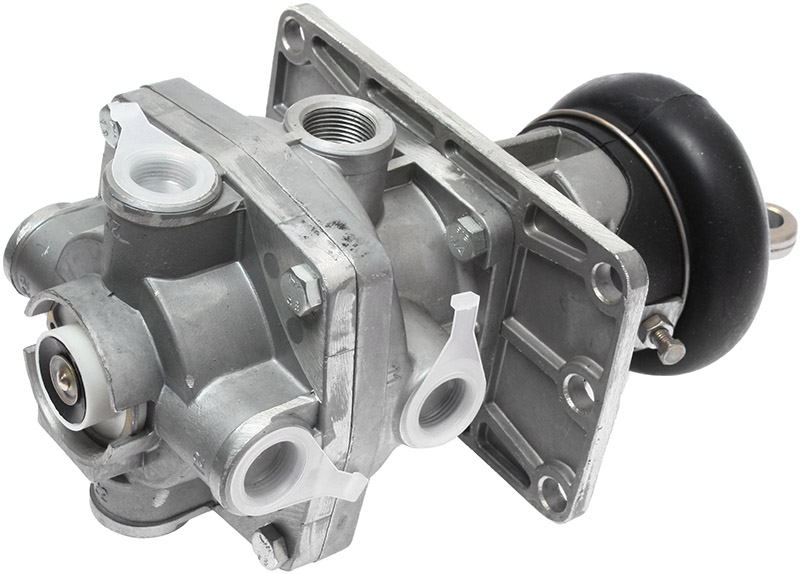

Тормозной кран — управляющий элемент тормозной системы транспортных средств с пневматическим приводом; пневматический кран с приводом от педали тормоза, обеспечивающий подачу сжатого воздуха на исполнительные механизмы (тормозные камеры) и иные детали системы при выполнении торможения.

На грузовых автомобилях и иной колесной технике самое широкое применение находят тормозные системы с пневматическим приводом, которые по эффективности и надежности превосходят гидравлические системы. Управление агрегатами системы осуществляется специальными приборами — кранами и клапанами. Одну из ключевых ролей в пневмосистеме играет тормозной кран, посредством которого осуществляется управление колесными тормозными механизмами.

Тормозной кран выполняет несколько функций:

  • Обеспечение подачи сжатого воздуха в тормозные камеры при необходимости выполнения торможения;
  • Обеспечение «чувства педали тормоза» (пропорциональной зависимости между степенью торможения автомобиля и усилием на педали, что позволяет водителю правильно оценивать ход торможения и корректировать этот процесс);
  • Двухсекционные краны — обеспечение нормальной работы одного контура при утечке воздуха в другом.

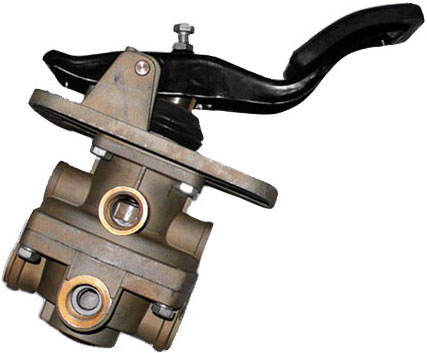

Тормозной кран с педалью
Тормозной кран с педалью

Именно с помощью тормозного крана осуществляется управление тормозной системой на всех режимах движения, поэтому данный узел крайне важен для нормальной эксплуатации автомобиля. Неисправный кран должен быть отремонтирован или заменен, а для его верного выбора необходимо разобраться в существующих типах, конструкции и принципе работы данных устройств.


Типы, конструкция и принцип работы тормозного крана

Используемые на транспортных средствах тормозные краны делятся на две большие группы по количеству секций управления:

  • Односекционные;
  • Двухсекционные.

Односекционные краны устанавливаются на автомобили, которые не эксплуатируются с прицепами, оборудованными пневматическими тормозами. То есть, этот кран обеспечивает управление только тормозной системой автомобиля. Двухсекционные краны применяются на автомобилях, которые эксплуатируются с прицепами/полуприцепами с пневматической тормозной системой. Такой кран обеспечивает управление тормозами тягача и прицепа от одной педали.

В свою очередь, двухсекционные краны делятся на два типа по расположению и способу управления секциями:

  • С рычажным управлением каждой секции — привод осуществляется с помощью двух шарнирно соединенных рычагов, имеющих единый привод тягой от педали тормоза, в данном приборе секции автономны (не связаны друг с другом);
  • С общим для двух секций штоком — привод обеих секций осуществляется одним штоком, который имеет привод от педали тормоза, в данном приборе одна секция может управлять работой второй.

Конструкция и принцип работы всех клапанов принципиально одинаковы, а отличия заключаются в деталях, о которых сказано ниже.

Конструкция и работа двухсекционного крана КАМАЗ
Конструкция и работа двухсекционного крана КАМАЗ

Секция крана состоит из нескольких основных узлов: привода, следящего устройства, впускного и выпускного клапанов. Все детали помещены в общий корпус, разделенный на две части: в одной части, сообщающейся с атмосферой, расположены привод и следящее устройство; во второй части, соединяемой штуцерами с ресивером (ресиверами) и магистралью тормозных камер, располагаются установленные на одном штоке впускной и выпускной клапаны. Части корпуса разделены упругой (резиновой или прорезиненной) диафрагмой, которая входит в состав следящего устройства. Привод представляет собой систему рычагов или нажимной рычаг, которые тягой соединены с педалью тормоза.

Следящее устройство непосредственно связано с приводом крана и педалью тормоза, оно состоит из штока и пружины (либо поршня определенной конфигурации), торец штока располагается над подвижным седлом выпускного клапана — трубки, установленной в стакане, который, в свою очередь, упирается в диафрагму. В стакане выполнено отверстие, которое обеспечивает сообщение второй половины корпуса с атмосферой. Впускной и выпускной клапаны выполнены в виде резиновых конусов или колец, упирающихся в свои седла.

Работает тормозной кран довольно просто. При отпущенной педали клапаны располагаются таким образом, что магистраль ресиверов перекрыта, а магистраль тормозных камер сообщается с атмосферой — в таком положении тормозная система бездействует. При нажатии на педаль тормоза следящее устройство обеспечивает закрытие выпускного клапана и одновременное открытие впускного, при этом полость крана с клапанами разобщается с атмосферой. В таком положении сжатый воздух от ресиверов через клапаны поступает к тормозным камерам — производится торможение. Если водитель останавливает педаль в каком-либо положении, давление в корпусе крана, который разобщен с атмосферой, быстро возрастает, пружина следящего устройства сжимается, седло выпускного клапана поднимается, что приводит и к закрытию впускного клапана — воздух из ресиверов перестает поступать к тормозным камерам. Однако и выпускной клапан не открывается, поэтому давление в магистрали тормозных камер не снижается, благодаря чему производится торможение с тем или иным усилием. При дальнейшем нажатии на педаль клапаны вновь открываются и на камеры поступает воздух — торможение производится интенсивнее. Так обеспечивается пропорциональность усилия, прилагаемого на педаль, и интенсивности торможения, и, как следствие, создается «чувство педали».

При отпуске педали следящее устройство отводится от клапанов, вследствие чего впускной клапан под действием пружины закрывается, а выпускной открывается — сжатый воздух из магистрали тормозных камер выходит в атмосферу, происходит растормаживание. При последующем нажатии на педаль все процессы повторяются.

Существуют и иные конструкции тормозных кранов, в том числе и только с одним клапаном, заменяющим впускной и выпускной клапаны, однако принцип работы таких устройств аналогичен описанному выше. В некоторых двухсекционных кранах одна секция (верхняя) может выполнять функции следящего устройства для нижней секции, такие устройства имеют дополнительные механизмы для обеспечения работы нижней секции при отсутствии давления в верхней.

Тормозные краны, независимо от конструкции и применяемости, могут иметь ряд вспомогательных элементов:

  • Пневматический выключатель стоп-сигналов — электропневматическое коммутирующее устройство, сообщающееся с полостью клапанов, которое при повышении давления (то есть, при выполнении торможения) осуществляет включение стоп-сигнала автомобиля;
  • Глушитель («грибок») — устройство, обеспечивающее снижение уровня шума выходящего в атмосферу воздуха при растормаживании автомобиля;
  • Ручной привод — рычаги или тяги, посредством которых можно вручную затормозить/растормозить автомобиль в аварийных ситуациях или для проведения ремонта.

Также на корпусе крана выполнены резьбовые выводы для присоединения трубопроводов от ресиверов и к магистралям тормозных камер, кронштейны или приливы с отверстиями для монтажа и другие элементы.

Краны могут монтироваться в удобном месте рядом с другими элементами пневмосистемы, либо непосредственно под педалью тормоза. В первом случае предусмотрена система тяг и рычагов для передачи усилия на кран, во втором случае педаль может располагаться рядом или непосредственно на кране и иметь привод минимальной длины.


Вопросы выбора, ремонта и замены тормозных кранов

Тормозной кран является одним из важнейших элементов управления тормозной системой, поэтому он нуждается в регулярном техническом обслуживании, а при неисправности должен быть как можно скорее отремонтировать или заменен в сборе.

На замену следует брать кран только того типа и модели, который был установлен на автомобиле ранее, при необходимости можно использовать аналоги с подходящими характеристиками (рабочим давлением и производительностью), установочными размерами и типом привода. Монтаж нового крана должен выполняться в соответствии с инструкцией по ремонту транспортного средства, при установке следует использовать необходимый крепеж, уплотнительные элементы и смазочные материалы.

Кран подвергается регулярному ТО в соответствии с указаниями производителя автомобиля. Каждое ТО-2 осуществляется визуальный осмотр агрегата и проверка его герметичности (поиск утечек осуществляется с помощью специальных средств или мыльной эмульсии и на слух), а также смазка трущихся деталей. Каждые 50-70 тысяч пробега кран демонтируется и полностью разбирается, промывается и подвергается дефектовке, изношенные или неисправные детали меняются на новые, при последующей сборке обновляется смазка и уплотнительные элементы. При этом может потребоваться регулировка хода клапанов и привода крана. Данные работы должны проводиться квалифицированным специалистом.

При верном выборе и замене, а также при регулярном техническом обслуживании тормозной кран будет надежно работать, обеспечивая эффективное управление тормозной системой автомобиля на всех режимах движения.
