Масляный фильтр

Масляный фильтр

С течением времени моторное масло засоряется механическими примесями, образующимися в результате износа деталей двигателя, и приобретает абразивные свойства. Такое масло уже не смазывает двигатель, а лишь ускоряет износ его деталей. Поэтому масло в моторе необходимо очищать — с этой задачей справляются масляные фильтры, о которых пойдет речь в представленной статье.


Назначение масляного фильтра

Нормальная работа двигателя обеспечивается смазкой всех его трущихся деталей: коренных и шатунных подшипников коленвала, деталей ГРМ, поршневых колец в цилиндрах и т.д. Эту задачу решает смазочная система двигателя, подающая масло ко всем деталям. Однако в процессе работы даже смазанные детали контактируют друг с другом (хоть и через пленку масла), происходит износ, и в масло попадают микроскопические частицы металла размером в единицы и десятки микрометров. В результате со временем масло из смазочного материала становится абразивом, который приводит к ускоренному износу деталей двигателя.

Чтобы решить эту проблему, в систему смазки двигателя вводится фильтр, который очищает масло от механических загрязнений. Современные фильтры устроены таким образом, что задерживают до 95% частиц размером от 25-45 микрометров. Кроме того, фильтр очищает масло от частиц нагара и других загрязнений.

Фильтр имеет и еще одну функцию: он обеспечивает задержку масла в магистрали и каналах двигателя после того, как двигатель остановлен. Такое решение делает пуск двигателя более безопасным, так как первые мгновения он не совсем сухой, а имеет некоторое количество смазки в трущихся деталях.

Интересно отметить, что масляные фильтры массово стали устанавливаться на автомобили лишь в 20-е годы прошлого века, и введение этого компонента резко увеличило ресурс масла (в 10-15 раз) и двигателя (в 2-3 раза). В двигателях без фильтра замена масла производилась через каждые 700-800 километров пробега. Сравните это с современными 10-ю, а то и 20-ю тысячами километров! Однако до середины 40-х годов использовались неполнопоточные фильтры, через которые проходила лишь часть масла, поэтому очистка была не слишком качественной. С появлением полнопоточных фильтров, которые сразу очищают все поступающее в двигатель масло, стало возможным продлить период использования масла до нынешних значений.

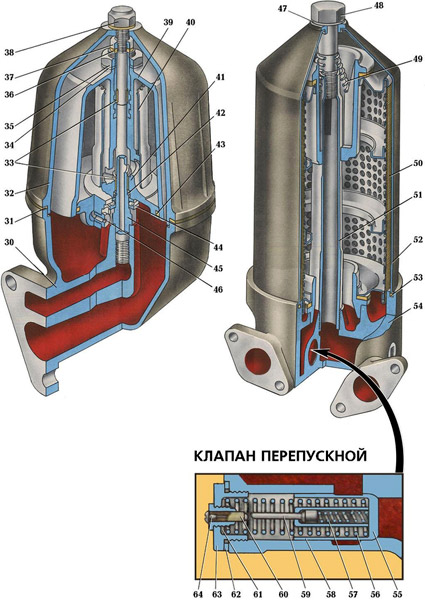

Схема масляного фильтра

30. Корпус фильтра
31. Прокладки
32. Колпак фильтра
33. Рукава ротора
34. Шайба
35. Гайки
36. Шайба упорная
37. Шайба колпачковая
38. Гайки
39. Колпак ротора
40. Отражатель
41. Ротор
42. Кольцо стопорное
43. Кольцо уплотни тельное
44. Подшипник шариковый
45. Ось ротора
46. Жиклер
47. Шайба уплотнительная
48. Болты
49. Пружина фильтра
50. Элемент фильтрующий
51. Ось фильтра
52. Колпак масляного фильтра
53. Прокладки
54. Корпус масляного фильтра
55. Клапан перепускной
56. Пружина перепускного клапана
57. Пружина сигнализатора
58. Корпус сигнализатора
59. Шток сигнализатора
60. Неподвижный контакт
61. Регулировочная шайба пружины клапана
62. Прокладки
63. Пробка клапана
64. Клемма

Типы масляных фильтров

Существует четыре основных типа масляных фильтров:

- Механические (обычные фильтры с фильтрующим элементом из пористого материала);
- Гравитационные (отстойники);
- Центробежные;
- Магнитные.

В свою очередь, механические фильтры делятся на две большие группы:

- Сменные;
- Со сменным фильтрующим элементом.

И независимо от типа фильтров, все они могут быть полнопоточными (через них проходит весь объем масла, подаваемый в двигатель) и неполнопоточными (через них проходит лишь часть масла).

Особо нужно сказать о классификации фильтров по тонкости фильтрации. На сегодняшний день выделяют три группы фильтров: тонкой, средней и грубой очистки. Однако в большинстве легковых автомобилей устанавливается только один фильтр, который задерживает частицы размером больше 25-45 микрометров, чего вполне достаточно. На грузовых автомобилях, тракторах и другой технике обычно имеется специальный фильтр грубой очистки, которые задерживает крупные частицы размером свыше 60-70 микрометров. А нередко используются фильтры-отстойники, в которых задерживаются самые крупные частицы.

Очень часто в поддон картера встраивается магнитный фильтр, задерживающий крупные металлические частицы. Однако такой фильтр собирает только стальную стружку (и частицы других ферромагнитных сплавов). Выполнен магнитный фильтр обычно в виде пробки, вкручивающейся в наиболее низкую часть поддона картера. Очистка фильтра производится выкручиванием и протиранием пробки.


Устройство масляного фильтра

Масляный фильтр

Здесь расскажем об устройстве наиболее распространенных сменных механических фильтров, которые устанавливаются на все автомобили и другие транспортные средства.

Фильтр состоит из нескольких составных частей:

- Цилиндрический корпус;
- Нижняя крышка с впускными и выпускным отверстиями (в неразборном фильтре крышка соединена с корпусом вальцовкой или сваркой);
- Фильтрующий элемент (штора) из бумаги, картона, войлока и других пористых материалов со специальной пропиткой;
- Перепускной клапан;
- Противодренажный клапан (препятствует сливу масла при остановленном двигателе);
- Противосливной клапан (в неразборных фильтрах);
- Прижимная пружина (в неразборном фильтре).

Разборные (со сменным фильтрующим элементом) и неразборные сменные фильтры не имеют принципиального отличия в устройстве и принципе действия, однако в разборных фильтрах корпус имеет съемную герметичную крышку и компоненты фиксации сменного фильтрующего элемента.

Корпус и крышка. В крышке фильтра предусмотрен ряд расположенных радиально отверстий, через которые осуществляется подача масла. Оно поступает в пространство между корпусом и шторой, проходит через фильтрующий элемент и, очищенное, выходит через центральное отверстие в крышке. Отверстие имеет резьбу для присоединения фильтра к штуцеру на двигателе. Обычно корпус выполняется из стали и имеет высокую прочность, так как фильтр работает под давлением от 2 до 16 атмосфер.

Фильтрующий элемент (штора). Это основная деталь фильтра. Штора изготовлена из бумаги или картона особых сортов, которые дополнительно пропитываются специальными составами. Штора сложена в «гармошку» и закручена, образуя многолучевую звезду — так удается многократно повысить площадь фильтрующего элемента при незначительном увеличении его объема. Штора заключена в металлические кольца, поэтому имеет цилиндрическую форму и не распадается. Многие фильтрующие элементы помимо бумажной шторы имеют войлочную вставку по периметру, которая задерживает наиболее крупные частицы и значительно продлевает ресурс шторы.

Перепускной клапан. Это обычный пружинный клапан, установленный в верхней или нижней части фильтра. Клапан необходим для предотвращения «масляного голодания» при слишком высокой вязкости масла (например, при пуске двигателя зимой) или при загрязнении фильтра. Клапан открывается при превышении определенного порогового давления и направляет масло в двигатель минуя фильтрующий элемент. Необходимость перепускного клапана вызвана тем, что лучше непродолжительное время смазывать двигатель неочищенным маслом, чем даже на минуту оставить двигатель вовсе без смазки.

Противодренажный клапан. Обычно он выполнен в виде резинового кольца, закрывающего впускные отверстия в крышке фильтра. Этот клапан необходим для предотвращения вытекания масла из двигателя после его остановки.

Противосливной клапан. Это «сервисный» клапан, который предотвращает вытекание масла из фильтра (через выпускное отверстие) при его замене.


Эксплуатация и обслуживание масляного фильтра

Эксплуатация масляного фильтра не представляет сложности, особенно, если иметь дело с современным неразборным фильтром. Однако есть несколько особенностей, которые необходимо учитывать.

Применение только рекомендованного фильтра. На автомобиль можно устанавливать только те фильтры, которые рекомендованы производителем автомобиля. Дело в том, что каждый фильтр рассчитан на то или иное давление, имеет определенную пропускную способность, тонкость фильтрации и т.д. И использование фильтра, который просто подошел по резьбе и размерам, недопустимо — это может привести к поломкам двигателя.

Периодичность замены масляного фильтра. Каждый производитель автомобилей указывает на то, с какой периодичностью необходимо заменять фильтр, однако обычно такая замена производится вместе с заменой масла каждые 10-20 тысяч км пробега. Однако при эксплуатации автомобиля в сложных условиях, применении топлива низкого качества, а также при частых пусках и остановках двигателя фильтр можно менять чаще — это потребует небольших затрат, но продлит ресурс силового агрегата.

Грамотная замена фильтра. Масляный фильтр просто прикручивается к двигателю с помощью резьбового штуцера, поэтому никаких сложностей с его установкой и снятием не возникает. Однако закручивание фильтра необходимо производить с довольно большим усилием, и руками здесь не справиться — для этого используется специальный ключ для масляного фильтра. При установке нового фильтра необходимо протереть маслом резиновое уплотнительное кольцо, что улучшит герметичность посадки. Также нужно провести очистку штуцера.

Устранение воздушных пробок. Часто при замене масла в системе образуется воздушная пробка, и давление масла не приходит в норму. Устранить пробку легко: нужно слегка ослабить фильтр и прокрутить стартером коленвал двигателя до появления масла из-под фильтра. Затем нужно снова закрутить фильтр — после этого давление масла должно прийти в норму.

Необходимо отметить, что в двигателях, в которых используются масляные фильтры без перепускных клапанов (так как клапаны есть в двигателе), необходимо производить осмотр фильтра после его замены. Если корпус фильтра будет вздут или иметь деформации, говорящие о повышенном давлении масла, нужно проверить состояние встроенных в двигатель редукционных клапанов.

При регулярной замене фильтров, использовании качественного топлива и рекомендованного моторного масла фильтр будет нормально выполнять свои функции в течение всего срока эксплуатации и обеспечит защиту двигателя от быстрого износа и выработки ресурса.
