Бачок расширительный: надежная работа системы охлаждения

В современных системах охлаждения двигателя используются узлы, предназначенные для компенсации температурного расширения и утечек жидкости — расширительные бачки. Все о расширительных бачках, их назначении, конструкции и особенностях, а также о верном выборе и замене этой детали — читайте в статье.


Что такое расширительный бачок?

Бачок расширительный — узел жидкостной системы охлаждения двигателей внутреннего сгорания; емкость специальной конструкции, предназначенная для компенсации утечек и температурного расширения циркулирующей в системе охлаждающей жидкости.

Расширительные бачки используются и в других системах транспортных средств, тракторов и спецтехники: в гидроусилителе руля (ГУР) и в различных по назначению гидравлических системах. В целом по назначению и конструкции данные бачки схожи с бачками системы охлаждения, а об их отличительных особенностях рассказано ниже.

Расширительный бачок выполняет несколько функций:

  • Компенсация температурного расширения охлаждающей жидкости при нагреве двигателя — излишки жидкости поступают из системы в бачок, препятствуя росту давления;
  • Компенсация утечек охлаждающей жидкости — в бачке всегда хранится некоторый запас жидкости, которая при необходимости поступает в систему (после выброса жидкости атмосферу при перегреве, при возникновении незначительных утечек и т.д.);
  • Контроль уровня охлаждающей жидкости в системе (с помощью соответствующих меток на корпусе бачка и встроенного датчика).

Наличие бачка в жидкостной системе охлаждения обусловлено особенностями и физическими свойствами охлаждающей жидкости — воды или антифризов. При повышении температуры жидкость, в соответствии с ее коэффициентом температурного расширения, увеличивается в объеме, что приводит и к повышению давления в системе. При чрезмерном росте температуры жидкость (особенно вода) может закипеть — в этом случае избыточное давление сбрасывается в атмосферу через встроенный в пробку радиатора паровой клапан. Однако при последующем охлаждении двигателя жидкость приобретает нормальный объем, а так как часть ее была утеряна при выпуске пара, давление в системе падает — при чрезмерном снижении давления открывается встроенный в пробку радиатора воздушный клапан, давление в системе выравнивается с атмосферным. В этом случае в систему попадает воздух, что может оказывать негативное влияние — в трубках радиатора образуются воздушные пробки, препятствующие нормальной циркуляции жидкости. Так что после стравливания пара необходимо пополнять уровень воды или антифриза.

Антифризы различных типов обладают более высоким по сравнению с водой коэффициентом температурного расширения, поэтому описанные выше процессы происходят более интенсивно. Для устранения данных негативных эффектов в систему охлаждения и вводится расширительный бачок, соединенный с радиатором. При повышении температуры излишки жидкости просто отводятся в бачок, а при охлаждении двигателя — возвращаются в систему. Это значительно повышает порог сброса пара в атмосферу и увеличивает интервал между пополнениями уровня жидкости в системе.

Система охлаждения двигателя и место в ней расширительного бачка
Система охлаждения двигателя и место в ней расширительного бачка

Расширительный бачок играет важную роль в работе системы охлаждения и всего силового агрегата, поэтому при любой неисправности его необходимо заменить. Чтобы подобрать нужный бачок и верно выполнить ремонт, следует сначала разобраться в существующих типах и особенностях этих деталей.


Конструкция и особенности расширительных бачков

Используемые сегодня расширительные бачки имеют принципиально одинаковую конструкцию, которая отличается простотой. Это емкость объемом не более 3 — 5 литров, форма которой оптимизирована для размещения в подкапотном пространстве автомобиля. В настоящее время наибольшее распространение получили бачки из полупрозрачного белого пластика, однако на рынке представлены и изделия из металла (как правило, для старых отечественных автомобилей ВАЗ, ГАЗ и некоторых грузовиков). В бачке выполнено несколько элементов:

  • Заливная горловина, закрытая пробкой с паровым и воздушным клапанами;
  • Штуцер для присоединения шланга от радиатора охлаждения двигателя;
  • Опционально — штуцер для присоединения шланга от термостата;
  • Опционально — штуцер для присоединения шланга от радиатора отопителя салона;
  • Опционально — горловина для установки датчика уровня охлаждающей жидкости.

Таким образом, в любом бачке обязательно присутствуют заливная горловина с пробкой и штуцер для присоединения шланга от основного радиатора охлаждения силового агрегата. Данный шланг называется пароотводящим, так как через него из радиатора отводится горячая охлаждающая жидкость и пар. При такой конфигурации штуцер располагается в самой нижней точке бачка. Это наиболее простое решение, однако компенсация утечек охлаждающей жидкости осуществляется через радиатор, что в ряде случаев снижает эффективность работы системы охлаждения.

Во многих бачках дополнительно используется шланг для присоединения к термостату, в этом случае пароотводящий шланг присоединяется к штуцеру в верхней части бачка (на одной из его боковых стенок), такое же положение имеет и штуцер для присоединения к радиатору отопителя. А шланг, идущий на термостат, выводится от штуцера в нижней точке бачка. Такая конструкция обеспечивает лучшее наполнение системы охлаждения рабочей жидкостью из бачка, в целом система работает более эффективно и надежно.

Пробка радиатора и расширительного бачка с объединенными клапанами, расположенными на одной оси
Пробка радиатора и расширительного бачка с объединенными клапанами, расположенными на одной оси

Практически во всех современных расширительных бачках используется датчик уровня жидкости, встроенный в специально предназначенную для этого горловину. Наиболее часто это сигнализатор простейшей конструкции, который оповещает о критическом снижении уровня охлаждающей жидкости, но, в отличие от датчика уровня топлива, не информирует о текущем количестве жидкости в системе. Датчик соединен с соответствующим индикатором на приборной панели автомобиля.

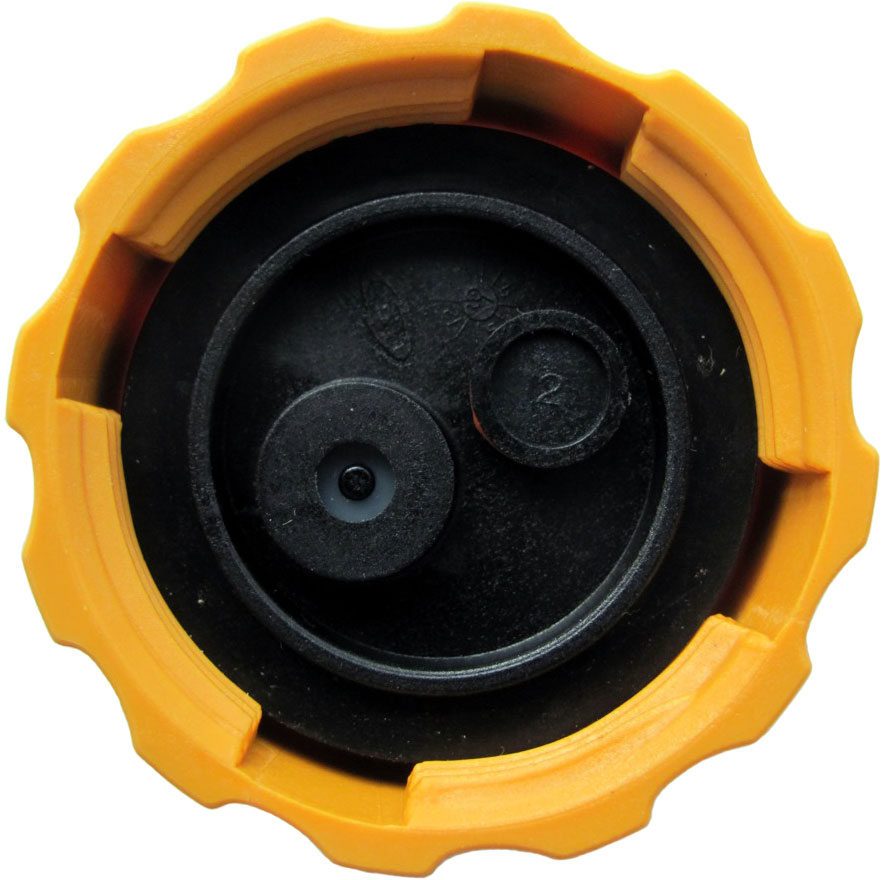

Пробка расширительного бачка с раздельными клапанами
Пробка расширительного бачка с раздельными клапанами

Пробка расширительного бачка, как и пробка основного радиатора, имеет встроенные клапаны: паровой (высокого давления) для сброса давления при чрезмерном нагреве охлаждающей жидкости, и воздушный для выравнивания давления в системе при ее охлаждении. Это обычные пружинные клапаны, срабатывающие при достижении определенного давления внутри бачка — при повышении давления отжимается паровой клапан, при понижении — воздушный. Клапаны могут располагаться отдельно или совмещаться в единую конструкцию.

Бачок устанавливается в подкапотном пространстве недалеко от радиатора, соединяясь с ним и с другими компонентами посредством резиновых шлангов различного сечения. Бачок несколько приподнят над радиатором (обычно его средняя линия совпадает с верхним уровнем радиатора), что обеспечивает свободное поступление жидкости (самотеком) из бачка в радиатор и/или в корпус термостата. Бачок и радиатор образуют систему сообщающихся сосудов, поэтому по уровню жидкости в бачке можно оценивать и уровень жидкости в радиаторе. Для контроля на корпусе бачка может наноситься шкала или отдельные метки с указателями «Min» и «Max».

Расширительные бачки для систем ГУР и гидравлики имеют похожую конструкцию, однако они изготавливаются только из металла, так как работают под высоким давлением. Также в этих деталях отсутствуют датчики уровня и метки, но пробка обязательно оборудована клапанами для выравнивания давления в системе на различных режимах. Присоединение шлангов осуществляется с помощью специальных наконечников, иногда — с помощью резьбовых штуцеров.


Вопросы правильного подбора и замены расширительного бачка

В процессе эксплуатации транспортного средства расширительный бачок подвергается воздействию высоких температур, значительных перепадов давления и агрессивных сред (антифриза, выхлопных газов, топлива, масел и т.д.) — все это может приводить к порче бачка и пробки заливной горловины. Наиболее частые проблемы пластиковых бачков — трещины в корпусе и разрывы вследствие чрезмерного роста давления. В любом из этих случаев бачок подлежит замене, причем сделать ремонт нужно как можно скорее.

На замену следует брать только бачок того типа и каталожного номера, что был установлен на автомобиль производителем — только так можно гарантировать корректную работу всей системы. Если из строя вышла и пробка (о чем обычно свидетельствует разрыв бачка вследствие неисправности парового клапана), то нужно купить и ее. Если же старая пробка работает нормально, то ее можно установить на новый бачок. Старый указатель уровня жидкости, как правило, тоже ставится на новый бачок без каких-либо проблем.

Замена расширительного бачка должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для выполнения этой операции нужно слить антифриз, отсоединить от старого бачка все шланги, демонтировать бачок (он держится хомутом, иногда — с помощью дополнительных винтов) и установить в обратном порядке новую деталь. При этом может потребоваться и замена старых хомутов, так что сразу следует позаботиться и об их покупке. А если устанавливается старая пробка, то ее нужно проверить и при необходимости прочистить.

После монтажа необходимо залить новый антифриз и закрыть пробку, при верном выборе, замене и подключении нового бачка вся система сразу начнет нормально работать, обеспечивая эффективное охлаждение силового агрегата.
