Тяга рулевая: сильное звено рулевого управления

В рулевом приводе почти всех колесных транспортных средств предусмотрены элементы, передающие усилие от рулевого механизма на колеса — рулевые тяги. Все о рулевых тягах, их существующих типах, конструкции и применяемости, а также о верном выборе и замене этих деталей — читайте в предложенной статье.


Что такое рулевая тяга?

Рулевая тяга — элемент привода механизма рулевого управления колесных транспортных средств (за исключением тракторов и иной техники с ломающейся рамой); деталь в виде стержня с шаровым шарниром (шарнирами), обеспечивающая передачу усилия от рулевого механизма на рычаги поворотных кулаков колес и к другим компонентам привода рулевого управления.

Рулевое управление колесных транспортных средств делится на две основных части: рулевого механизма и его привода. Рулевой механизм управляется рулевым колесом, с его помощью создается усилие для отклонения управляемых колес. Это усилие передается на колеса с помощью привода, который представляет собой систему тяг и рычагов, соединенных шарнирами. Одними из основных деталей привода являются различные по расположению, конструкции и назначению рулевые тяги.

На рулевые тяги возлагается несколько функций:

  • Передача усилия от рулевого механизма на связанные компоненты привода и непосредственно на рычаги поворотных кулаков колес;
  • Удерживание выбранного угла поворота колес при выполнении маневров;
  • Регулировка угла поворота управляемых колес в зависимости от положения рулевого колеса и другие регулировки рулевого привода в целом.

Рулевые тяги решают ответственную задачу по передаче усилий от рулевого механизма на управляемые колеса, поэтому при неисправности данные детали должны быть как можно скорее заменены. Но для верного выбора новой тяги, необходимо разобраться в существующих типах, конструкции и особенностях этих деталей.


Типы и применяемость рулевых тяг

Типы и схемы рулевого привода с трапецией
Типы и схемы рулевого привода с трапецией

Рулевые тяги можно разделить на несколько типов по назначению, применяемости и некоторым конструктивным особенностям.

По применяемости тяги бывают двух типов:

  • Для систем рулевого управления на основе червячных и иных рулевых механизмов и с приводом в виде рулевой трапеции;
  • Для систем рулевого управления на основе рулевых реек с непосредственным приводом колес.

В системах первого типа (с рулевыми трапециями) используется две или три тяги в зависимости от типа подвески управляемой оси и схемы рулевой трапеции:

  • На оси с зависимой подвеской: две тяги — одна продольная, идущая от рулевой сошки, и одна поперечная, соединенная с рычагами поворотных кулаков колес;
  • На оси с независимой подвеской: три тяги — одна продольная средняя (центральная), соединенная с сошкой рулевого механизма, и две продольных боковых, соединенных со средней и с рычагами поворотных кулаков колес.

Также существуют варианты трапеций на оси с независимой подвеской с двумя боковыми тягами, соединенных с рулевой сошкой в центральной точке. Однако привод такой схемы чаще используется в рулевом управлении на основе рулевых реек, о которых рассказано ниже.

При этом следует заметить, что в рулевых трапециях для оси с независимой подвеской в действительности используется одна рулевая тяга, разделенная на три части — она называется расчлененной тягой. Применение расчлененной рулевой тяги предотвращает самопроизвольное отклонение управляемых колес при движении по неровностям дороги вследствие разной амплитуды колебания правого и левого колес. Сама трапеция может располагаться перед и за осью колес, в первом случае она называется передней, во втором — задней (поэтому не стоит думать, что «задняя рулевая трапеция» — это рулевой привод, расположенный на задней оси автомобиля).

В системах рулевого управления на основе рулевой рейки тяг используется только две — правая и левая поперечные для привода соответственно правого и левого колеса. Фактически, это рулевая трапеция с расчлененной продольной тягой, имеющей шарнир в средней точке — такое решение значительно упрощает конструкцию рулевого управления, повышая ее надежность. Тяги данного механизма всегда имеют составную конструкцию, их наружные части обычно называют рулевыми наконечниками.

Рулевые тяги можно разделить на две группы по возможности изменения их длины:

  • Нерегулируемые — цельные тяги, которые имеют заданную длину, они используются в приводах с другими регулируемыми тягами или иными деталями;
  • Регулируемые — составные тяги, которые за счет тех или иных деталей могут в некоторых пределах изменять свою длину для регулировки рулевого привода.

Наконец, тяги можно разделить на множество групп по применяемость — для легковых и грузовых автомобилей, для транспортных средств с гидроусилителем руля и без него, и т.д.


Конструкция рулевых тяг

Конструкция нерегулируемой рулевой тяги
Конструкция нерегулируемой рулевой тяги

Наиболее простую конструкцию имеют нерегулируемые тяги — их основу составляет полый или цельнометаллический стержень того или иного профиля (может быть прямым или изогнутым в соответствии с конструктивными особенностями автомобиля), на одном или обоих концах которого расположены шаровые шарниры. Шарниры — неразборные, состоят из корпуса с расположенным внутри шаровым пальцем с резьбой для корончатой гайки и поперечным отверстием для шплинта; шарнир может закрываться резиновым пыльником для защиты от грязи и воды. На поперечной тяге оси пальцев шаровых шарниров расположены в одной плоскости или смещены на малый угол. На продольной тяге оси пальцев шарниров обычно располагаются перпендикулярно друг к другу.

Несколько более сложную конструкцию имеют нерегулируемые поперечные тяги. В такой тяге могут предусматриваться дополнительные элементы:

  • В тягах для осей с зависимой подвеской — отверстие или шарнир для соединения с рулевой сошкой;
  • В тягах для осей с независимой подвеской — два симметрично расположенных отверстия или шарнира для соединения с боковыми тягами;
  • В тягах для автомобилей с гидрообъемным рулевым управлением (ГОРУ) — кронштейн или отверстие для соединения со штоком гидроцилиндра ГОРУ.

Однако на многих автомобилях широко используются трапеции с маятниковым рычагом — в таких системах средняя поперечная тяга на своих законцовках имеет отверстия для монтажа маятникового рычага и рулевой сошки.

Регулируемые рулевые тяги состоят из двух основных частей: непосредственно тяги и соединенного с ней рулевого наконечника. Наконечник тем или иным способом может изменять свое положение относительно тяги, что позволяет регулировать общую длину детали. По способу регулировки тяги можно разделить на два типа:

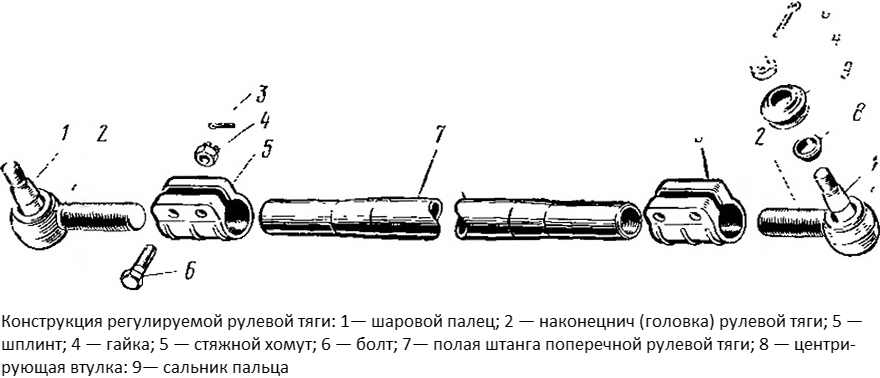

Конструкция регулируемой рулевой тяги со стяжными хомутами
Конструкция регулируемой рулевой тяги со стяжными хомутами
  • Регулировка резьбой с фиксацией контргайкой;
  • Регулировка резьбой или телескопическим способом с фиксацией стяжным хомутом.

В первом случае наконечник имеет резьбу, которой вворачивается в ответную резьбу в торце тяги, либо наоборот, а фиксация от проворачивания осуществляется контргайкой на той же резьбе. Во втором случае наконечник тоже может вворачиваться в тягу, либо просто вставляться в нее, а фиксация от проворачивания осуществляется стяжным хомутом на наружной поверхности тяги. Стяжной хомут может быть узким и стягиваться только одним болтом с гайкой, либо широким с затяжкой двумя болтами.

Все рулевые тяги имеют шарнирное соединение друг с другом и с другими деталями системы рулевого управления — это обеспечивает нормальное функционирование системы при деформациях, возникающих во время движения транспортного средства. В качестве осей шарниров выступают шаровые пальцы, они закрепляются в отверстиях сопрягаемых деталей корончатыми гайками, фиксируемыми с помощью шплинтов.

Тяги изготавливаются из стали различных марок, они могут иметь защитное покрытие в виде обычной краски или гальванического покрытия различными металлами — цинком, хромом и другими.


Как правильно выбрать и заменить рулевую тягу

Рулевые тяги в процессе эксплуатации автомобиля подвергаются значительным нагрузкам, поэтому они довольно быстро приходят в негодность. Наиболее часто проблемы возникают в шаровых шарнирах, также тяги подвержены деформациям и появлению трещин с последующим разрушением детали. О неисправности тяг могут свидетельствовать появившийся люфт и биения руля, либо, напротив, чрезмерно тугой руль, различные стуки во время движения, а также потеря курсовой устойчивости автомобиля (его уводит в сторону). При появлении этих признаков следует провести диагностику рулевого управления, и если обнаружены проблемы с тягами, то их нужно заменить.

На замену следует выбирать те рулевые тяги и наконечники, которые были установлены на автомобиле ранее — только так есть гарантии, что рулевое управление будет функционировать корректно. Если проблема возникала только в одной боковой тяге или наконечнике, то лучше производить замену этих деталей в паре, в противном случае очень высока вероятность поломки тяги на втором колесе.

Замена тяг должна выполняться в соответствии с инструкцией по ремонту и обслуживанию автомобиля. Обычно эта операция сводится к подъему автомобиля на домкрате, демонтажу старых тяг (для чего лучше использовать специальный съемник) и установке новых. После ремонта рекомендуется отрегулировать развал-схождение. Новые тяги на некоторых автомобилях (особенно на грузовых) следует периодически смазывать, но обычно эти детали не требуют обслуживания в течение всего срока эксплуатации.

При верном выборе и замене рулевых тяг управление автомобилем будет надежным и уверенным на всех режимах движения.
