Прокладка крышки клапанной: чистота двигателя и защита клапанного механизма

В двигателях с верхним расположением клапанов и других устройств ГРМ предусмотрена крышка, которая устанавливается на головку блока цилиндров через прокладку. О том, что такое прокладка клапанной крышки, каких типов она бывает и как устроена, а также о ее правильном выборе и замене читайте в статье.


Что такое прокладка клапанной крышки?

Прокладка клапанной крышки (прокладка крышки ГБЦ) — уплотнительный элемент поршневых двигателей внутреннего сгорания с верхним расположением клапанов газораспределительного механизма; эластичная прокладка для герметизации объема, закрытого установленной на головке блока цилиндров крышкой головки блока цилиндров.

Прокладка крышки ГБЦ выполняет несколько функций:

  • Обеспечение плотности монтажа крышки к головке;
  • Герметизация объема, закрываемого крышкой, для предотвращения утечек масла;
  • Защита деталей клапанного механизма и масла от загрязнений (от попадания грязи, пыли, отработавших газов и т.д).

Прокладка клапанной крышки не является критически важной для работы двигателя деталью — без нее силовой агрегат вполне будет функционировать. Однако она обеспечивает чистоту мотора, его пожаробезопасность (предотвращая утечки масла и попадание его на нагретые части — выпускной коллектор и другие) и удобство обслуживания. Кроме того, прокладка вносит вклад в сохранение чистоты и характеристик моторного масла. Поэтому при появлении утечек из-под крышки прокладку следует заменить, а, чтобы сделать верный выбор, следует разобраться в типах, особенностях и характеристиках этих деталей.


Типы, конструкция и характеристики прокладок клапанных крышек

Клапанная крышка с прокладкой и их место в силовом агрегате
Клапанная крышка с прокладкой и их место в силовом агрегате

Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

  • Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
  • Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
  • Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

  • Резиновые;
  • Резинопробковые;
  • Паронитовые;
  • Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

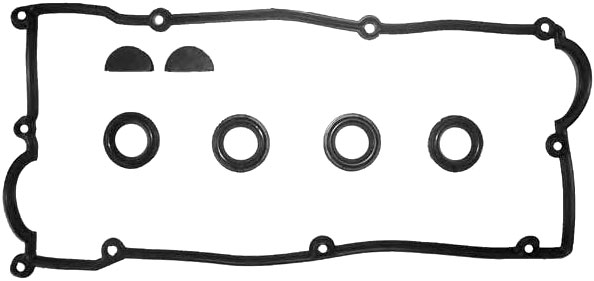

Резиновая прокладка крышки клапанов (комплект с прокладками свечных колодцев)
Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

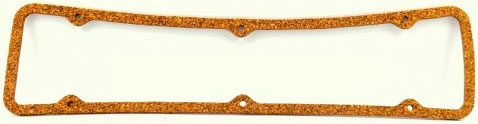

Резинопробковая прокладка крышки клапанов
Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

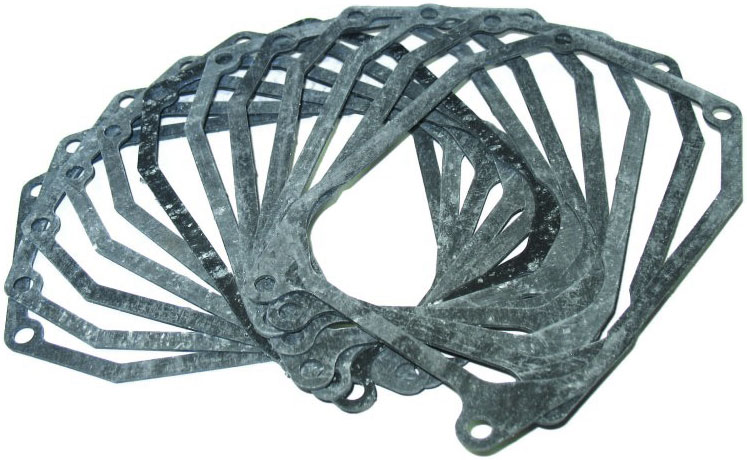

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.


Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

  • Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
  • Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.


Вопросы выбора и замены прокладки клапанной крышки

Прокладка крышки клапанов — деталь важная, но недолговечная и довольно часто требует замены. Обычно замена прокладки выполняется в следующих ситуациях:

  • Появление утечек масла из-под крышки (это говорит о повреждении или разрушении прокладки вследствие механических и химических воздействий, или в результате естественных процессов старения);
  • При каждом ремонте газораспределительного механизма;
  • В случае капитального ремонта силового агрегата или замене отдельных его деталей или агрегатов — ГБЦ, крышки клапанов и других;
  • При регламентном ТО, если это предусмотрено производителем двигателя.

На замену следует выбирать прокладку, предназначенную для данной конкретной марки и модели силового агрегата, так как детали для других моторов просто не подойдут по размерам и конфигурации. Однако здесь возможны варианты по выбору материала изготовления прокладки. Для новых автомобилей на гарантии необходимо использовать прокладку из того материала, который указан производителем, в этом случае и замену детали нужно доверять только специалистам.

Для других авто можно выбрать прокладку из резины, паронита или резинопробки — в принципе, современные прокладки стандартизированы по характеристикам, поэтому все они имеют приблизительно одинаковые характеристики. Правда, здесь нужно помнить о прочностных качествах и удобстве установки прокладок из различных материалов. Например, наиболее жесткими являются паронитовые прокладки, поэтому их устанавливать проще всего, а резинопробковые изделия, напротив, легко деформируются и разрываются, поэтому их монтаж наиболее сложен и требует особой осторожности.

Замену прокладки крышки ГБЦ необходимо выполнять в соответствии с инструкцией по ремонту транспортного средства. Обычно эта работа сводится к следующему:

  1. Демонтировать оборудование, затрудняющее доступ к клапанной крышке — снять фильтр, убрать различные патрубки;
  2. Снять крышку, убрать старую прокладку, прочистить привалочные поверхности крышки и ГБЦ;
  3. Установить новую прокладку;
  4. Установить крышку, затянуть болты в правильном порядке — крест-накрест от центра к краям.

Для монтажа некоторых типов прокладок может потребоваться обезжирить поверхности прилегания ГБЦ и крышки, а после установки в некоторые места ввести герметик (или обработать им стык деталей) — об этом особо указывается в инструкции. При верном выборе и замене прокладки, при ее установке без перекосов в затяжке болтов и без других ошибок объем под крышкой будет надежно герметизирован, поэтому двигатель останется чистым, а клапанный механизм защищенным от различных негативных воздействий.
