Трос стояночного тормоза: основа безопасности автомобиля на стоянке

Каждый современный автомобиль оснащается несколькими тормозными системами, в том числе и стояночной, или «ручником». Привод тормозных механизмов ручника осуществляется гибкими стальными тросами — все об этих деталях, их существующих типах и конструкции, а также об их выборе и замене читайте в статье.


Что такое трос стояночного тормоза?

Трос стояночного тормоза (трос ручного тормоза, трос ручника) — элемент привода стояночного тормоза колесных транспортных средств; металлический витой трос в защитной оболочке, соединяющий рычаг привода стояночного тормоза с тормозными колодками и промежуточными деталями привода.

В колесных транспортных средствах, оборудованных тормозной системой с гидравлическим приводом, используется механический стояночный тормоз с прямым приводом тормозных колодок от установленного в кабине/салоне рычага. Привод колодок строится на основе гибких элементов — тросов, которые выполняют функции тяг.

Трос стояночного тормоза выполняет несколько функций:

  • Передача усилия от рычага стояночного тормоза на тормозные колодки колес задней оси (в легковых автомобилях) и на колодки ручного тормоза на карданном вале (в некоторых грузовых автомобилях);
  • Компенсация деформаций рамы, элементов кузова автомобиля и деталей подвески, вследствие которых может изменяться взаимное расположение колодок и рычага — это реализуется за счет гибкости троса (тросов);
  • Общее упрощение конструкции стояночного тормоза — при применении тросов нет необходимости использовать жесткие тяги с шарнирами и многочисленный крепеж.

Тросы ручного тормоза играют ключевую роль в безопасности автомобиля во время кратковременных и длительных стоянок, и делают значительный вклад в общий уровень безопасности на дорогах. Любая неисправность троса может обернуться аварийной ситуацией, поэтому данную деталь необходимо как можно скорее заменить. Но прежде, чем покупать трос ручника, необходимо разобраться в типах, конструкции и особенностях этих компонентов.


Типы, конструкция и особенности тросов стояночного тормоза

В настоящее время на автомобилях используется стояночный тормоз с приводом трех основных типов:

  • С одним тросом и жесткой тягой;
  • С двумя тросами и жесткой тягой;
  • С тремя тросами.

Наиболее простое устройство имеет привод с одним тросом: в нем используется жесткая центральная тяга, которая соединена с рычагом и стальной направляющей, удерживающей продетый через нее трос; трос своими концами соединен с приводами тормозных колодок на правом и левом колесах. Здесь один трос разделен надвое, каждая из его половин работает на свое колесо, а усилие от рычага передается с помощью стальной тяги с резьбой, на которой удерживается направляющая. Такая система проста в работе и регулировке, однако она имеет относительно низкую надежность, так как износ или поломка троса приводит к полному нарушению функционирования стояночного тормоза.

На многих грузовых автомобилях тоже используется стояночный тормоз с одним тросом — с его помощью сводятся колодки на тормозном барабане, установленном на карданном валу. В такой системе трос непосредственно связан с рычагом ручника без применения промежуточных тяг.

Детали привода стояночного тормоза с двумя тросами и уравнителем тросов
Детали привода стояночного тормоза с двумя тросами и уравнителем тросов

Более сложное устройство имеет привод с двумя тросами: в нем используется два раздельных троса, соединенных с так называемым уравнителем или компенсатором, который, в свою очередь, расположен на жесткой тяге. Благодаря наличию двух независимых тросов работоспособность стояночного тормоза сохраняется при износе или разрыве одного из них — усилие на второе колесо передается вторым целым тросом. Такой привод несколько сложнее предыдущего, однако обладает более высокой надежностью, поэтому сегодня он получил самое широкое распространение.

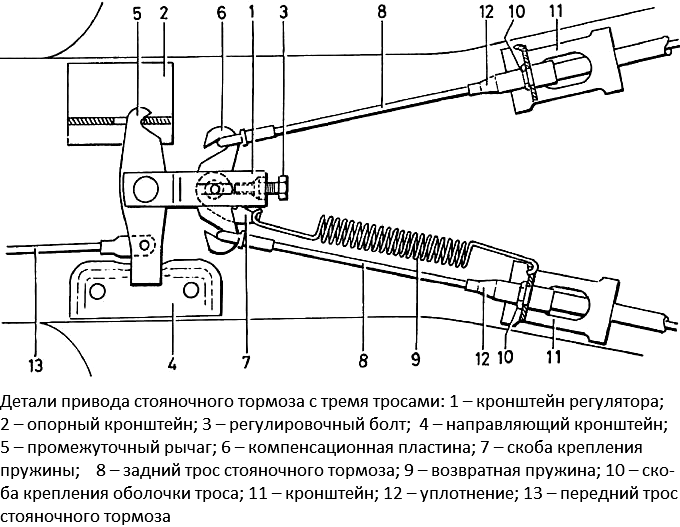

Детали привода стояночного тормоза с тремя тросами
Детали привода стояночного тормоза с тремя тросами

В приводах третьего типа жесткая тяга заменена третьим коротким тросом — он соединяет рычаг стояночного тормоза с уравнителем/компенсатором задних тросов. Такие системы обладают большой гибкостью в плане регулировок и хорошо работают даже при значительных смещениях деталей привода друг относительно друга (например, при большой и неравномерной загрузке автомобиля, при парковке автомобиля под уклоном, при наезде одного из задних колес на возвышенность или в углубление, и т.д.). Поэтому привод ручника с тремя тросами сегодня тоже имеет широкое распространение на автомобилях различных типов и классов.

Отдельную группу приводов составляют системы с двумя тросами разной длины. Один трос соединен непосредственно с рычагом привода и обеспечивает привод колодок одного из колес (чаще всего левого). Второй трос меньшей длины соединен с первым на некотором удалении от рычага, обычно он проложен по балке моста, что обеспечивает высокую надежность всей конструкции (так трос защищен от негативных воздействий, ударов и изгибов). Соединение тросов осуществляется с помощью уравнителя (компенсатора) с возможностью регулировки.

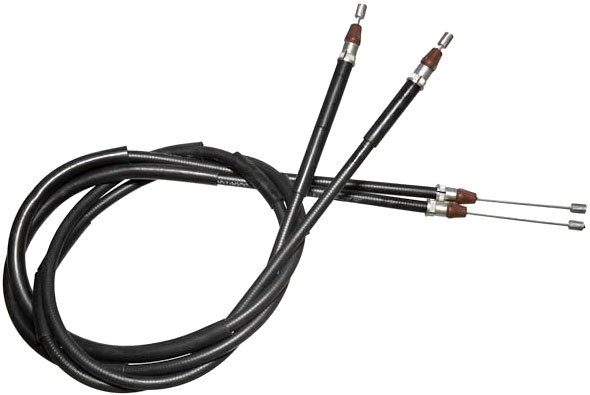

Все тросы стояночного тормоза имеют принципиально одинаковое устройство, отличаясь лишь в некоторых деталях. Основу конструкции составляет стальной витой трос малого диаметра (в пределах 2-3 мм), помещенный в защитную оболочку. Внутри оболочка заполнена консистентной смазкой, которая препятствует коррозии и заклиниванию троса. На концах троса жестко зафиксированы наконечники для соединения с деталями привода — рычагом, уравнителем, приводом тормозной колодки. Наконечники могут иметь различную конструкцию:

  • Шарики;
  • Цилиндры;
  • Петли различной формы и размеров;
  • П-образные наконечники (вилки).

Оболочка троса занимает всю его длину, за исключением нескольких сантиметров со стороны наконечников. Оболочка может иметь различную конструкцию:

  • Полимерная (обычная или армированная) однослойная оболочка по всей длине троса;
  • Броневая (пружинная) оболочка на законцовках троса, которые контактируют с окружающими деталями подвески и кузова, а поэтому подвержены значительному износу;
  • Резиновые гофры (пыльники) на законцовках троса (с одной или с обеих сторон), которые обеспечивают защиту троса от попадания пыли и грязи, а также препятствуют утечке консистентной смазки.

На обоих концах оболочки фиксируются металлические втулки, имеющие различную конструкцию:

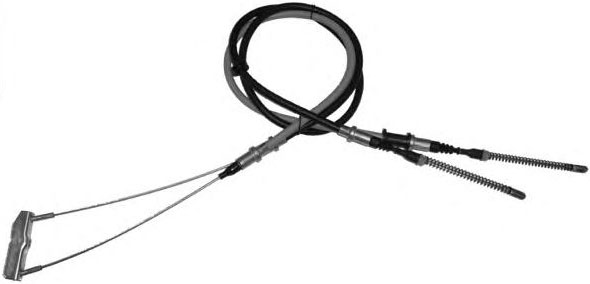

Тросы стояночного тормоза в комплекте с уравнителем
Тросы стояночного тормоза в комплекте с уравнителем
  • С наружной резьбой и двумя гайками — обычно такая втулка располагается со стороны крепления троса к уравнителю (точнее — к кронштейну, который препятствует смещению оболочки), но бывают тросы и с резьбовыми втулками с обеих сторон;
  • С внутренней резьбой — такие втулки чаще всего используются на тросах стояночного тормоза грузовых автомобилей;
  • С упорной пластиной или кронштейном — такая втулка располагается со стороны крепления троса к тормозному щиту колеса.

При этом втулки могут быть прямыми или изогнутыми, что обусловлено особенностями конструкции стояночного тормоза автомобиля.

На оболочке троса также могут располагаться дополнительные (усиливающие) полимерные втулки, хомуты и кронштейны — это монтажные элементы, необходимые для правильного расположения троса и его крепления на элементах кузова или рамы транспортного средства.

Как правило, длина и другие характеристики троса указаны на его этикетке или в соответствующих справочниках — эта информация помогает подобрать новый трос при износе старого.


Как правильно подобрать и заменить трос стояночного тормоза

Тросы стояночного тормоза подвергаются значительным нагрузкам, поэтому со временем изнашиваются, вытягиваются и теряют свою прочность. При регламентном техническом обслуживании рекомендуется осматривать тросы и при необходимости регулировать силу их натяжения — обычно это выполняется с помощью гайки на жесткой тяге или уравнителе. Если же такая регулировка не обеспечивает нормальной работы ручника (трос чрезмерно вытянулся и не обеспечивает надежного прилегания колодок), то трос (тросы) необходимо заменить.

Подбор тросов должен выполняться в соответствии с моделью и годом выпуска транспортного средства — новый трос должен иметь тот же каталожный номер, что и старый. Если нужного троса нет, то можно попробовать подобрать трос другого типа по длине, конструкции и типу наконечников. Также можно подобрать аналоги от других автомобилей, комплектующие для производства которых поставляются одними производителями.

Если привод ручника имеет два задних троса, и неисправен только один из них, то рекомендуется менять сразу всю пару — это застрахует от скорой поломки второго троса. Специально для таких ситуаций многие производители предлагают комплекты тросов и всех необходимых промежуточных деталей.

Замена тросов ручника должна выполняться в соответствии с инструкцией по ремонту и обслуживанию данного конкретного автомобиля. Как правило, эта работа сводится к ослаблению и демонтажу уравнителя/компенсатора, после чего можно снять трос, отвернув гайки с крепежа и вынув наконечники из держателей с обеих сторон. Монтаж нового троса выполняется в обратном порядке, после чего выполняется регулировка с целью обеспечения нужной натяжки тросов. При выполнении работ необходимо обеспечить устойчивость и неподвижность автомобиля с помощью башмаков или иных средств. В последующем необходимо следить за состоянием тросов и периодически регулировать их натяжение.

При верном выборе и замене тросов стояночная тормозная система автомобиля будет работать надежно и эффективна на любой парковке.
