Кран слива конденсата: защита пневмосистемы от влаги и масла

В пневматической системе автомобиля или трактора всегда скапливается некоторое количество влаги (конденсата) и масла — эти примеси удаляются из ресиверов через краны (клапаны) слива конденсата. Все об этих кранах, их типах и конструкции, а также об их правильном подборе и замене — читайте в статье.


Что такое кран слива конденсата?

Кран слива конденсата (клапан слива конденсата, кран сливной, кран спускной) — компонент тормозной системы транспортных средств с пневматическим приводом; клапан или кран с ручным управлением, предназначенный для принудительного слива конденсата и стравливания воздуха из ресиверов.

В процессе работы пневматической системы в ее компонентах — ресиверах (воздушных баллонах) и трубопроводах — скапливается конденсат и масляные капли, поступающие от компрессора. Влага конденсируется в системе вследствие сжатия с нагревом и последующего охлаждения воздуха, а масло проникает из системы смазки компрессора Присутствие воды в системе приводит к интенсивной коррозии ее элементов, а в зимнее время может нарушать нормальное функционирование кранов, клапанов и различных приборов. Поэтому в ресиверах предусмотрены специальные сервисные устройства — клапаны или краны для слива конденсата (воды) и масла.

С помощью кранов слива конденсата решается несколько основных задач:

  • Принудительный слив конденсата из воздушных баллонов при ежедневном техническом обслуживании или по мере необходимости;
  • Удаление скопившегося в ресиверах масла;
  • Принудительное стравливание воздуха из ресиверов для снижения давления в системе (например, для проведения ремонта и обслуживания), для проверки работы компрессора и прочего оборудования, и в других целях.

Кран слива конденсата обеспечивает нормальную работу тормозных систем с пневматическим приводом, поэтому поломка данной детали должна как можно скорее устраняться. Но прежде, чем приобретать и ставить новый кран, следует разобраться в существующих типах этих устройств, их конструкции и особенностях применения.


Типы и конструкция кранов слива конденсата

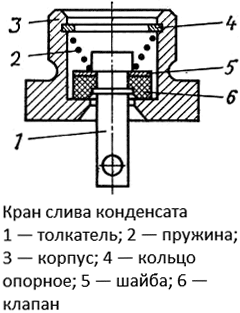

Конструкция крана (клапана) слива конденсата
Конструкция крана (клапана) слива конденсата

Для слива конденсата используются устройства двух типов, отличающиеся принципом работы и конструкцией:

  • Клапаны;
  • Краны с различным типом запорного элемента.

Клапаны — это наиболее простые устройства, которые могут быть только в положении «Закрыто» и «Открыто». Сегодня используются клапаны нажимного типа с приводом двух типов:

  • С прямым приводом штока (с наклоняемым штоком);
  • С рычажным приводом штока (с нажимным штоком).

Клапаны слива конденсата первого типа в общем случае имеют несложную конструкцию. Основу устройства составляет корпус в виде пробки, на его наружной поверхности нарезана резьба и предусмотрен стандартный шестигранник под ключ. Внутри корпуса располагается клапан — эластичная круглая пластина, установленная на штоке (толкателе), толкатель пропущен через отверстие в передней стенке корпусе, а клапанная пластина прижата к стенке витой конической пружиной (для ее упора предусмотрено металлическое кольцо или пластина). На наружном конце штока высверлено поперечное отверстие под установку кольца для использования клапана в составе системы дистанционного слива конденсата. Корпус клапана обычно изготавливается из латуни или бронзы, однако сегодня существуют и пластиковые изделия. Шток обычно стальной, что обеспечивает высокую прочность изделия.

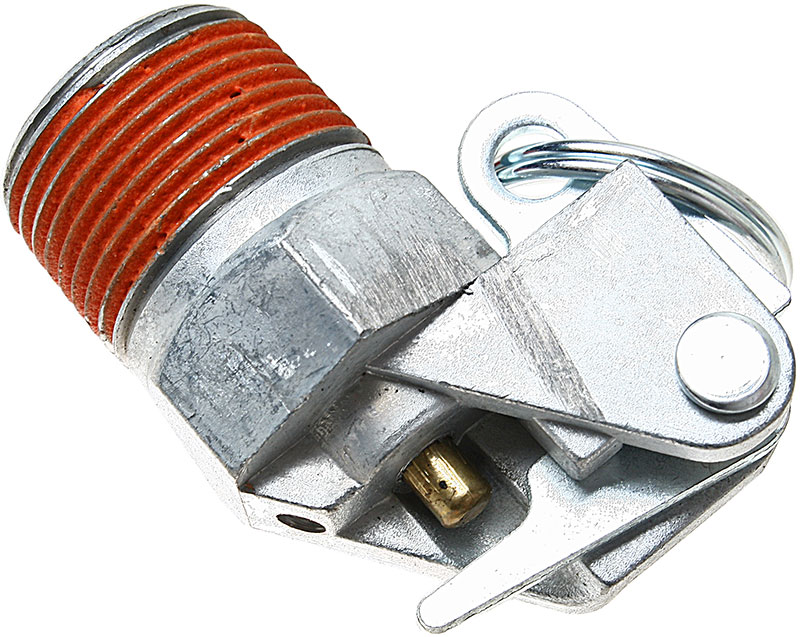

Клапан слива конденсата с рычажным приводом
Клапан слива конденсата с рычажным приводом

Клапаны с рычажным механизмом отличаются лишь наличием короткого металлического рычага, который обеспечивает нажатие штока. Такая конструкция более удобна при высоких давлениях, также она обеспечивает более уверенное открытие и закрытие клапана. Устройства с рычажным приводом чаще всего применяются на зарубежных грузовых автомобилях высокой грузоподъемности.

Работает клапан слива конденсата следующим образом: под действием давления внутри ресивера и усилия пружины клапан закрыт, обеспечивая герметичность системы; для слива конденсата или стравливания воздуха необходимо сдвинуть шток вбок (но не нажимать на него) — клапан приподнимется и через образовавшееся отверстие будет спущен воздух, который увлекает за собой конденсат и масло. Для удобства сдвига штока отверстие в переднем торце клапана подвергается зенковке. Для систем дистанционного слива конденсата на штоке устанавливается стальное кольцо, которое соединяется с тросиком управления — данный трос пропущен по кузову или раме транспортного средства, его второй конец соединен с рукояткой в кабине. При нажатии на эту рукоятку (или ее сдвиге) тросик тянет шток клапана, чем обеспечивается слив конденсата. Такая система используется на многих отечественных автобусах и грузовых автомобилях с большим количеством ресиверов.

Краны слива конденсата (или, как их иногда называют — спускные краны) — устройства более сложные, сегодня они используются довольно редко (их чаще можно встретить на старых отечественных грузовиках). Конструктивно это шаровой или конусный кран, запорный элемент которого соединен с поворотной рукояткой. Основу крана составляет корпус, внутри которого на своих седлах устанавливается шар или конус с отверстием, а на наружной поверхности выполнена резьба и шестигранник под ключ (не во всех устройствах). Запорный элемент крана жестко соединен со штоком рукоятки, который выходит из корпуса через уплотнитель. Краны тоже чаще всего изготавливаются из латуни и бронзы, запорные элементы могут быть стальными. Работает кран следующим образом: в закрытом положении запорный элемент повернут таким образом, что отверстие в нем отвернуто и канал корпуса крана перекрыт; при повороте рукоятки запорный элемент тоже поворачивается, и через отверстие в нем выходит воздух с конденсатом и маслом.

Большинство клапанов и кранов имеют резьбу М22х1,5, устройство монтируется в бобышку с внутренней резьбой, приваренную в самой нижней точке воздушного баллона — на его нижней поверхности (со сдвигом к одному из торцов для удобства обслуживания — эта сторона ресивера направлена к внешней стороне рамы автомобиля) или в нижней точке одной из торцевых стенок. Клапаны, как правило, устанавливаются в бобышку на нижней поверхности, а спускные краны могут располагаться на торцевых стенках — в этом случае они имеют изгиб для направления потока воздуха с конденсатом вертикально вниз. Клапанами и кранами оснащается большинство или все ресиверы пневматической системой транспортного средства, трактора или иной техники.


Вопросы выбора и замены крана слива конденсата

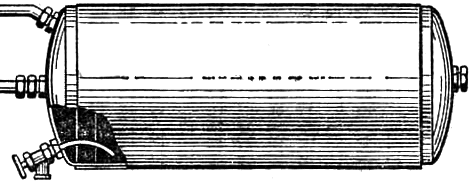

Ресивер автомобиля с краном слива конденсата в торцевой стенке
Ресивер автомобиля с краном слива конденсата в торцевой стенке

Со временем детали клапана и крана — запорный элемент и его седло, пружины и т.д. — изнашиваются и деформируется, что приводит к возникновению утечек воздуха или к нарушению нормальной работы крана. Такая деталь может стать причиной неэффективной работы пневмосистемы, поэтому она подлежит замене.

Подбор нового крана слива конденсата прост — все (или, по крайней мере, большинство используемых на популярных моделях грузовиков) представленные сегодня на рынке детали стандартизированы, поэтому для автомобиля можно брать практически любой из них. При этом желательно на те ресиверы, где изначально стоял клапан, ставить такой же клапан, а на ресиверы с краном — кран. Для транспортных средств с системой дистанционного слива конденсата нужен клапан со стальным кольцом в штоке, который соединяется с приводным тросом. Новая деталь должна иметь ту же резьбу и рабочее давление, в противном случае кран не встанет на место или будет работать неправильно.

Замена детали должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно работа сводится к выкручиванию крана с помощью ключа и установки на его место новой детали, перед началом работ необходимо стравить давление из системы, а установка нового крана должна выполняться через соответствующее уплотнительное кольцо.

Эксплуатация крана/клапана слива конденсата проста. Если речь идет о клапане, то для слива конденсата необходимо сдвинуть шток вбок (либо нажать на рычажок клапана с рычажным приводом) и дождаться поступления сухого и чистого воздуха, после отпуска штока клапан за счет усилия пружины и давления воздуха закроется. Если на ресивере стоит кран, то необходимо повернуть его рукоятку в положение «Открыто», а после удаления влаги повернуть рукоятку в положение «Закрыто». Такое обслуживание необходимо проводить ежедневно или по мере необходимости.

При правильном выборе и замене крана слива конденсата пневматическая система автомобиля, трактора или иной техники будет защищена от влаги и масла в процессе всего срока эксплуатации.
