Рычаг тормоза регулировочный: надежный привод тормозных механизмов

В автомобилях, автобусах и иной технике с тормозами с пневматическим приводом передача усилия от тормозной камеры на колодки осуществляется посредством специальной детали — регулировочного рычага. Все о рычагах, их типах, конструкции и применяемости, а также об их выборе и замене — читайте в статье.


Что такое регулировочный рычаг тормоза?

Регулировочный рычаг тормоза («трещотка») — узел колесных тормозных механизмов транспортных средств, оборудованных тормозной системой с пневматическим приводом; устройство для передачи момента силы от тормозной камеры на привод тормозных колодок и регулирования (ручного или автоматического) рабочего зазора между фрикционными накладками колодок и поверхностью тормозного барабана путем изменения угла установки разжимного кулака.

Большинство современных тяжелых колесных ТС и различной автотракторной техники оборудуется тормозной системой с пневмоприводом. Привод механизмов, смонтированных на колесах, в такой системе осуществляется с помощью тормозных камер (ТК), ход штока которых не может изменяться или меняется в очень узких пределах. Это может приводить к ухудшению работы тормозов при износе накладок тормозных колодок — в какой-то момент хода штока будет уже недостаточно, чтобы выбрать увеличившееся расстояние между накладкой и поверхностью барабана, и торможения просто не произойдет. Для решения этой проблемы в состав колесных тормозных механизмов вводится дополнительный узел для изменения и поддержания зазора между поверхностями данных деталей — регулировочный рычаг тормоза.

На регулировочный рычаг возлагается несколько функций:

  • Механическое соединение ТК и разжимного кулака с целью передачи усилия на колодки для выполнения торможения;
  • Ручное или автоматическое поддержание необходимого расстояния между фрикционными накладками и рабочей поверхностью тормозного барабана в установленных пределах (выбор зазора при постепенном износе накладок);
  • Ручная установка зазора при установке новых фрикционных накладок или барабана, после длительного торможения при движении под уклоном и в прочих ситуациях.

Благодаря рычагу поддерживается необходимый зазор между колодками и барабаном, что снимает необходимость регулировки хода штока тормозных камер и вмешательства в другие детали тормозных механизмов. Данный узел играет очень важную роль в обеспечении нормальной работоспособности тормозной системы и, как следствие, безопасности транспортного средства. Поэтому при неисправности рычага его необходимо заменить, но прежде, чем делать покупку новой детали, следует разобраться в конструкции, принципе работы и особенностях регулировочных рычагов.


Типы, конструкция и принцип работы регулировочного рычага тормоза

На транспортных средствах используется два типа регулировочных рычагов:

  • С ручным регулятором;
  • С автоматическим регулятором.
Регулировочный рычаг с ручной регулировкой
Регулировочный рычаг с ручной регулировкой

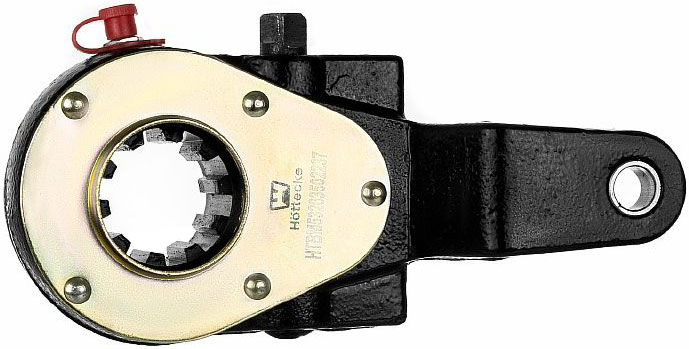

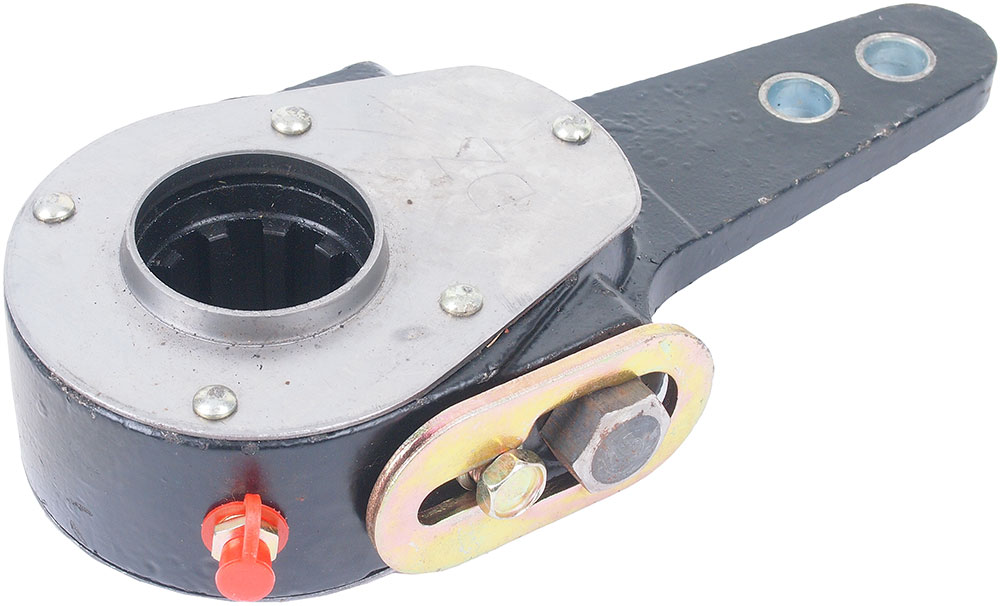

Наиболее простую конструкцию имеют рычаги с ручным регулятором, которые чаще встречаются на автомобилях и автобусах ранних годов выпуска. Основу этой детали составляет стальной корпус в виде рычага с расширением в нижней части. В рычаге выполнено одно или несколько отверстий для присоединения к вилке тормозной камеры. В расширении выполнено большое отверстие для установки червячной шестерни с внутренними шлицами, перпендикулярно корпусу рычага располагается червяк с осью. Ось червяка с одной стороны выходит из корпуса, на ее наружном торце выполнен шестигранник под ключ. Ось зафиксирована от проворачивания стопорной пластиной, которая удерживается болтом. Дополнительно в рычаге может располагаться шариковый пружинный фиксатор — он обеспечивает фиксацию оси за счет упора стального шарика в сферические углубления на оси. Прижимная сила шарика может регулироваться резьбовой пробкой. Установочное место зубчатой пары шлиц-шестерни и червяка закрыто с обеих сторон металлическими крышками на заклепках. На наружной поверхности корпуса также есть пресс-масленка для подачи смазки к шестерне и предохранительный клапан для выхода чрезмерного количества смазки.

Рычаг шлицами в шестерне монтируется на ось разжимного кулака колесного тормозного механизма, обратной стороной рычаг соединен с вилкой штока ТК. Работает рычаг такой конструкции просто. При торможении рычаг под действием вилки тормозной камеры поворачивается, обеспечивая поворот оси разжимного кулака — тормозные колодки расходятся и прижимаются к тормозному барабану. По мере уменьшения толщины фрикционных накладок поворота рычага становится недостаточно для уверенного торможения — в этом случае производится ручная регулировка рычага. Регулировка производится проворачиванием оси червяка для проворачивания шлиц-шестерни на угол, при котором разжимной кулак подводит колодки ближе к тормозному барабану, что обеспечивает нормальное торможение.

Регулировочный рычаг с автоматической регулировкой
Регулировочный рычаг с автоматической регулировкой

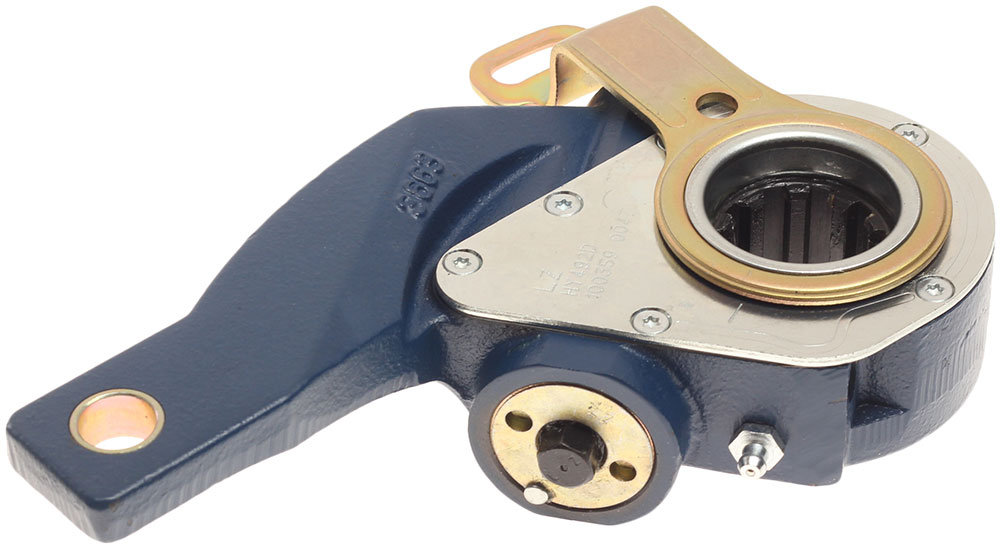

Рычаг с автоматической регулировкой имеет более сложное устройство. В таком рычаге присутствуют дополнительные детали — храповой кулачковый механизм, а также связанные с осью червяка подвижная и неподвижная муфты, имеющие привод с помощью толкателя от расположенного на боковой поверхности корпуса поводка.

Работает рычаг с автоматическим регулятором следующим образом. При нормальном зазоре между колодками и барабаном рычаг функционирует таким же образом, как описано выше — он просто передает усилие от вилки тормозной камеры на разжимной кулак. По мере износа накладок рычаг поворачивается на больший угол, это отслеживается поводком, жестко зафиксированным на кронштейне. При чрезмерном износе накладок поводок поворачивается на значительный угол и через толкатель проворачивает подвижную муфту. Это, в свою очередь, приводит к проворачиванию храпового механизма на один шаг и соответствующий поворот оси червяка — в результате происходит поворот шлиц-шестерни и соединенной с ней осью разжимного кулака, и зазор между колодками и барабаном уменьшается. Если поворота на один шаг оказывается недостаточно, то при следующих торможениях описанные процессы будут продолжаться до полной выборки чрезмерного зазора.

Таким образом, рычаг осуществляется автоматическую регулировку положения тормозных колодок относительно барабана по мере износа фрикционных накладок, и вплоть до замены накладок не требует вмешательства.

Рычаги обоих типов являются частью передних и задних колесных тормозных механизмов, в зависимости от конструкции они могут иметь от одного до восьми и более отверстий на рычаге для грубой регулировки тормозов перестановкой вилки штока тормозной камеры или для установки камер различных типов. Так как рычаг в процессе эксплуатации подвергается негативным воздействиям окружающей среды, в нем предусмотрены уплотнительные кольца для защиты внутренних деталей от воды, грязи, газов и т.д.


Вопросы подбора, замены и обслуживания регулировочного рычага тормоза

Колесный тормозной механизм и место регулировочного рычага в нем
Колесный тормозной механизм и место регулировочного рычага в нем

Регулировочный рычаг тормоза со временем изнашивается и приходит в негодность, что требует выполнения его замены. Конечно, деталь можно отремонтировать, однако сегодня в большинстве случаев проще и дешевле купить и установить новый рычаг, чем восстанавливать старый. На замену следует выбирать рычаги только тех типов, что были установлены на автомобиле ранее, однако при необходимости можно использовать аналоги с подходящими установочными размерами и характеристиками. Замена рычага с ручной регулировкой на рычаг с автоматической и наоборот в большинстве случаев либо невозможна, либо требует доработки тормозного колесного механизма. Если планируется установка рычага другой модели или от иного производителя, то следует менять сразу оба рычага на оси, в противном случае регулировка зазора на правом и левом колесе может производиться неравномерно и с нарушениями работы тормозов.

Монтаж рычага должен выполняться в соответствии с инструкцией по ремонту и обслуживанию данного конкретного транспортного средства. Как правило, эта работа выполняется в несколько шагов: рычаг монтируется на ось разжимного кулака (который должен быть разведен под действием пружин), затем ось червяка проворачивается ключом против часовой стрелки до совмещения отверстия на рычаге с вилкой штока ТК, после чего выполняется крепление рычага с вилкой и фиксация оси червяка стопорной пластиной.

В дальнейшем рычаг с ручным регулятором необходимо обслуживать — с помощью поворота червяка регулировать расстояние между колодками и барабаном. Рычаг с автоматическим регулятором требует ручного вмешательства в двух случаях: при замене фрикционных накладок и в случае заклинивания тормозов при затяжном спуске (вследствие трения барабан нагревается и расширяется, что приводит к увеличению зазора — рычаг автоматически уменьшает зазор, но после остановки барабан охлаждается и сжимается, что может приводить к заклиниванию тормозов). Также периодически необходимо добавлять смазку в рычаги через пресс-масленки (до выдавливания смазки через предохранительный клапан), обычно смазка выполняется при сезонном ТО с применением консистентных (пластичных) смазочных материалов определенных марок.

При верном выборе, правильном монтаже и своевременном техническом обслуживании рычага колесные тормозные механизмы будут работать надежно и эффективно в любых условиях эксплуатации.
