Хомут глушителя: надежный монтаж автомобильных выхлопных систем

Каждое транспортное средство с двигателем внутреннего сгорания оборудуется системой выпуска отработавших газов. Одним из основных монтажных изделий этой системы является хомут глушителя — все о хомутах, их типах, конструкции и применяемости, а также об их правильном выборе и замене читайте в статье.


Что такое хомут глушителя?

Хомут глушителя — компонент системы выпуска отработавших газов транспортных средств с двигателями внутреннего сгорания; кольцо, пластина или деталь иной конструкции для соединения деталей выхлопной системы к кронштейнам или друг с другом.

Хомуты, несмотря на свою простую конструкцию и незаметность, решают несколько важных задач в выхлопной системе автомобиля:

  • Хомуты для стяжки отдельных деталей системы — обеспечивают надежность и герметичность разъемных соединений, не требуя применения сварки и иных способов монтажа;
  • Обеспечение надежности крепления всех компонентов друг с другом и с несущими элементами кузова/рамы автомобиля;
  • Предотвращение вибраций и чрезмерных по амплитуде колебаний деталей системы выпуска отработавших газов во время движения автомобиля и на различных режимах работы силового агрегата.

Зачастую поломка хомута глушителя становится настоящей головной болью для автовладельца (это повышает вибрации, выхлопные трубы становятся источником шумов и дребезга, и даже появляется вероятность потери глушителя), поэтому данную деталь следует как можно скорее заменить. Но прежде, чем покупать новый хомут, следует разобраться в особенностях, конструкции и применяемости этих компонентов.


Типы, конструкция и характеристики хомутов глушителя

Выхлопная система и место хомутов глушителей в ней
Выхлопная система и место хомутов глушителей в ней

Используемые в транспортных средствах хомуты глушителей делятся на три группы по назначению (применяемости):

  • Хомуты для соединения (стяжки) отдельных компонентов выхлопной системы — труб, резонаторов, нейтрализаторов, пламегасителей и других;
  • Хомуты для монтажа деталей выхлопной системы на несущие элементы рамы или кузова автомобиля;
  • Хомуты, используемые одновременно для стяжки деталей и их монтажа на несущие элементы.

Хомуты различного назначения отличаются конструкцией, применяемостью и характеристиками.


Соединительные хомуты

Данные хомуты обеспечивают герметичность выхлопного тракта, их количество в выпускной системе может быть от одного до трех, они используются в местах, в которых можно отказаться от фланцевых соединений.

Хомуты для соединения деталей выхлопной системы бывают трех основных типов:

  • Разъемные двухсекторные (колодочные);
  • Разъемные хомуты-стремянки;
  • Неразъемные хомуты с разрезной скобой;
  • Неразъемные трубчатые.

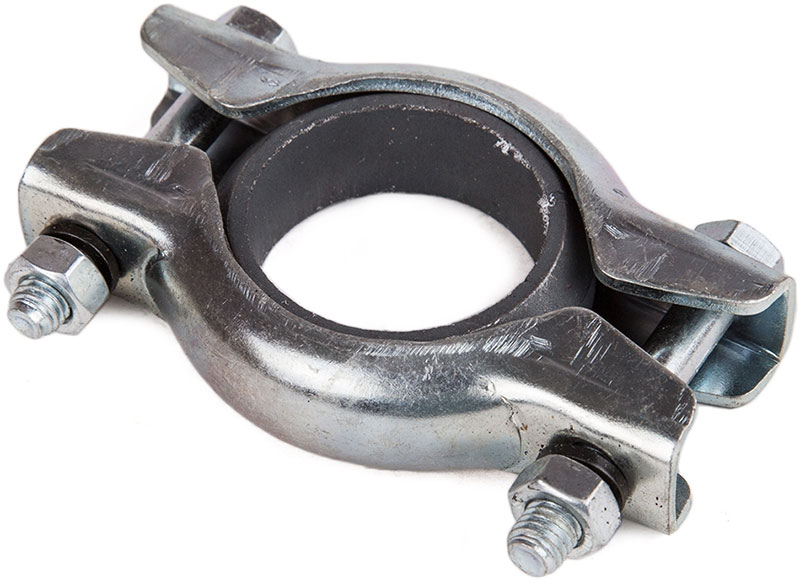

Двухсекторный разъемный хомут глушителя
Двухсекторный разъемный хомут глушителя

Двухсекторный разъемный хомут состоит из двух половин, стянутых винтами (болтами), между которыми располагается опорное металлическое кольцо. Кольцо может быть гладким для установки на обычные трубы, и профильным для монтажа на трубы со специальным профилем стыков (в виде раструбов). Данные изделия используются для соединения труб встык, они обеспечивают надежное соединение деталей и одновременно компенсируют некоторые смещения их осей при движении транспортного средства. Наиболее широко используются в отечественных автомобилях.

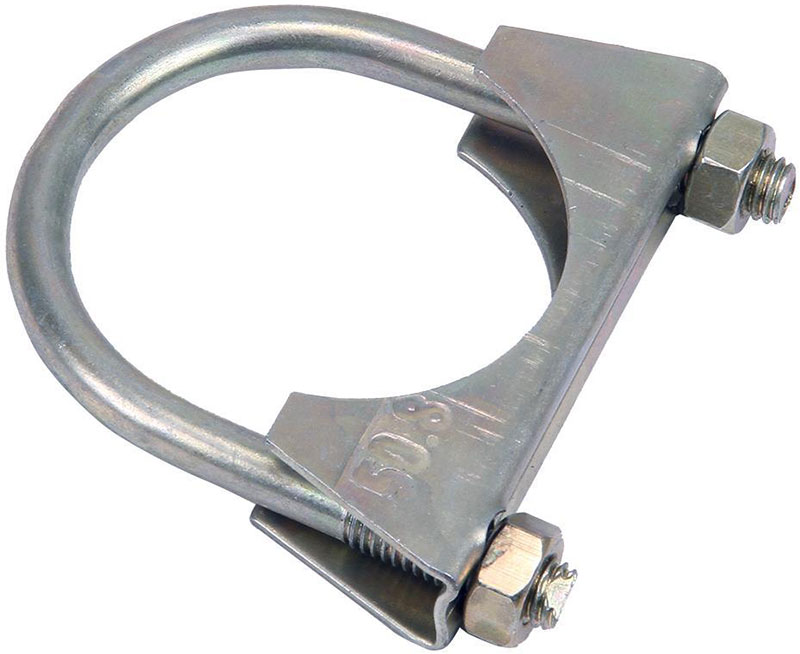

Разъемный хомут-стремянка состоит из стремянки (U-образной шпильки круглого сечения), на обоих концах которой нарезана резьба для гаек, и надетой на нее фигурной или прямой скобы. Хомуты-стремянки используются для монтажа труб внахлест без необходимости их разъема перед монтажом. Это наиболее простое и в то же время достаточно надежное решение для соединения труб различного диаметра.

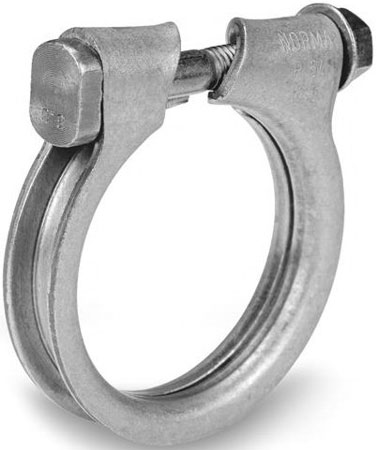

Неразъемный хомут глушителя с разрезной скобой
Неразъемный хомут глушителя с разрезной скобой

Неразъемный хомут с разрезной скобой представляет собой стальную круглую скобу сложного профиля, в разрезе которой располагается поперечный стяжной винт (болт). Скоба для достижения необходимой жесткости может иметь U-образное или коробчатое сечение, поэтому она может раздвигаться в очень небольших пределах. Данные изделия используются для соединения труб внахлест, благодаря кольцевому профилю они обеспечивают высокую надежность монтажа. Наиболее часто хомуты такой конструкции применяются на зарубежных автомобилях.

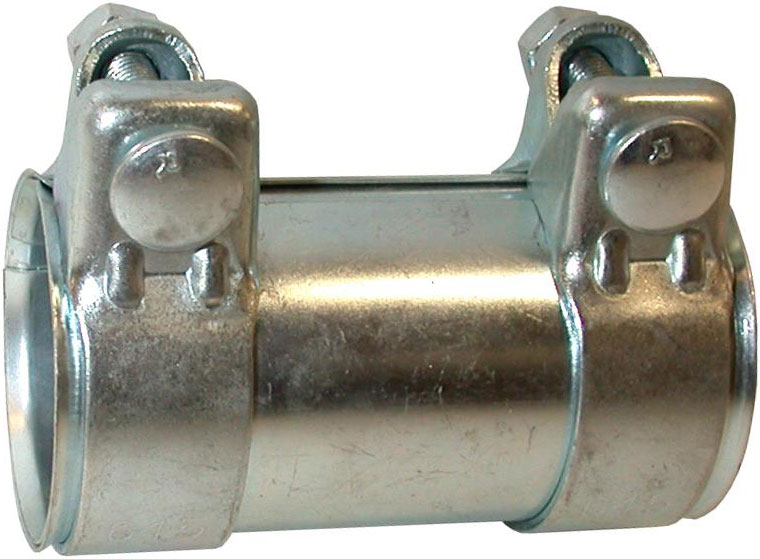

Трубчатый хомут выхлопной трубы
Трубчатый хомут выхлопной трубы

Трубчатые хомуты выполнены в виде короткой трубы с продольным разрезом (или двух вставленных друг в друга разрезных труб) с двумя разрезными хомутами по краям. Этот тип хомута может использоваться для соединения труб встык и внахлест, обеспечивая высокую надежность и герметичность монтажа.



Монтажные хомуты

Монтажные хомуты используются для подвешивания выхлопного тракта и отдельных его деталей под рамой/кузовом автомобиля. Их количество в системе может быть от одного до трех и более. Данные хомуты глушителя бывают трех основных типов:

  • Разрезные скобы различных типов и форм;
  • Разъемные двухсекторные;
  • Половины разъемных двухсекторных хомутов.

Разрезные скобы — это наиболее универсальные и распространенные хомуты, которые используются для монтажа труб, глушителей и других деталей выхлопной системы на несущие элементы. В простейшем случае хомут выполнен в виде ленточной скобы круглого профиля с проушинами для затяжки с помощью винта (болта). Скобы могут быть узкими и широкими, в последнем случае они имеют продольное ребро жесткости и зажимаются двумя винтами. Зачастую такие скобы выполнены в виде U-образных деталей или деталей круглого профиля с увеличенными по длине проушинами — с их помощью детали выхлопной системы подвешиваются за раму/кузов на некотором расстоянии.

Разъемные двухсекторные хомуты выполнены в виде двух половин в виде лент или полос, каждая из которых имеет по две проушины для монтажа с помощью винтов (болтов). С помощью изделий данного типа можно выполнять монтаж глушителей и труб в труднодоступных местах или там, где сложно устанавливать обычные разрезные скобы.

Половины разъемных двухсекторных хомутов — это нижние половины хомутов предыдущего типа, их верхняя часть выполнена в виде съемного или несъемного кронштейна, установленного на раме/кузове транспортного средства.


Универсальные хомуты

К данной группе изделий относятся хомуты-скобы, которые могут одновременно играть роль монтажного и соединительного хомуты — они обеспечивают герметизацию труб и в то же время удерживают всю конструкцию на раме/кузове автомобиля.


Конструктивные особенности и характеристики хомутов глушителей

Хомуты изготавливаются из сталей различных марок — в основном конструкционных, реже — из легированных (нержавеющей стали), для дополнительной защиты они могут подвергаться цинкованию или никелированию/хромированию (химическому или гальваническому). То же относится и к винтам/болтам, идущим в комплекте с хомутами.

Как правило, хомуты изготавливаются штамповкой из стальных заготовок (лент). Хомуты могут иметь различные размеры, соответствующие стандартному и нестандартному ряду диаметров труб. Монтажные хомуты глушителей, как правило, имею сложную форму (овальную, с выступами), соответствующую сечению глушителя, резонатора или нейтрализатора транспортного средства. Все это следует учитывать при подборе новой детали для автомобиля.


Вопросы выбора и замены хомута глушителя

Хомуты работают в сложных условиях, постоянно подвергаясь значительному нагреву и перепаду температур, воздействию отработавших газов, а также воды, грязи и различных химических соединений (солей с дороги и других). Поэтому со временем даже хомуты из легированных сталей теряют прочность и могут стать причиной утечек выхлопных газов или нарушения целостности выхлопного тракта. При поломке хомут необходимо заменить, также рекомендуется менять эти детали и при замене отдельных деталей или всей выхлопной системы автомобиля.

Выбирать хомут глушителя следует в соответствии с его назначением и диаметром соединяемых труб/глушителей. В идеальном случае нужно использовать хомут того же типа и каталожного номера, что был установлен на автомобиле ранее. Однако во многих случаях допустима замена, которая может улучшить характеристики системы. Например, вполне оправдана замена хомута-стремянки на разрезной неразъемный хомут — он обеспечит лучшую герметичность и повышенную прочность монтажа. С другой стороны, иногда замену выполнить невозможно — например, зачастую нельзя заменить двухсекторных разъемный хомут на какой-либо другой, так как под него может быть подогнана форма торцевых частей соединяемых труб.

При подборе хомутов следует помнить об особенностях их монтажа. Наиболее прост в монтаже хомут-стремянка — его можно устанавливать на уже собранные трубы, так как стремянка отсоединяется от поперечины и затем затягивается гайками. Это в полной мере справедливо и для двухсекторных хомутов. А для установки неразъемных разрезных или трубчатых хомутов трубы сначала придется отсоединить, вставить в хомут и только затем выполнить монтаж. Некоторые сложности могут возникнуть при установке универсальных хомутов, так как в этом случае приходится одновременно удерживать детали соединенными друг с другом и располагать их на нужном расстоянии от рамы/кузова.

Монтируя хомут, следует обеспечить правильность его установки и надежность затяжки винтов — только в этом случае соединение будет прочным, надежным и долговечным.
